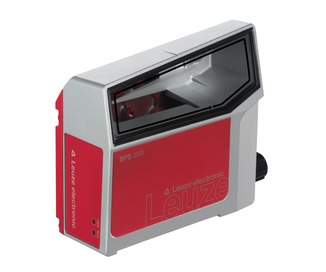

BPS 307i SM 100 H 02
Barcode Positioniersystem
Artikelnummer:
50146890
Lieferzeit ca. 10 Werktage
| Serie | BPS 300i |
| Funktionen | Heizung |
| MTTF | 83 Jahre |
| Schärfentiefe | 50 ... 170 mm |
| Lichtquelle | Laser, rot |
| Laser Klasse | 1, nach IEC 60825-1:2014 (EN 60825-1:2014) |
| Sendesignalform | kontinuierlich |
| Lichtstrahlaustritt | seitlich |
| Messbereich | 0 ... 10.000.000 mm |
| Reproduzierbarkeit (1 Sigma) | 0,05 mm |
| Messwertausgabe | 0,05 ... 2 ms |
| Verfahrgeschwindigkeit max. | 10 m/s |
| Versorgungsspannung UB | 18 ... 30 V, DC |
| Leistungsaufnahme, max. | 17,7 W |
| Anzahl Ein-/Ausgänge wählbar | 2 St. |
| Schaltelement | Transistor, NPN |
| Art | SSI |
| Funktion | Prozess |
| Art | USB |
| Funktion | Konfiguration/Parametrierung über integrierten Webserver Service |
| Bauform | kubisch |
| Abmessung (B x H x L) | 100 mm x 108,7 mm x 48,3 mm |
| Werkstoff Gehäuse | Metall |
| Werkstoff Optikabdeckung | Glas |
| Nettogewicht | 580 g |
| Art der Befestigung | Befestigung Rückseite Schwalbenschwanz-Nuten über optionales Befestigungsteil |
| Art der Anzeige | LED |
| Umgebungstemperatur Betrieb | -35 ... 50 °C |
| Umgebungstemperatur Lagerung | -35 ... 70 °C |
| Relative Luftfeuchtigkeit (nicht kondensierend) | 90 % |
| Schutzart | IP 65, EN 60529 bei verschr. Steckern bzw. aufges. Abdeckkappen |
| Schutzklasse | III |
| Zulassungen | c UL US |
| Prüfverfahren EMV nach Norm | EN 61000-6-2 EN 61000-6-3 |
| Prüfverfahren Schock nach Norm | IEC 60068-2-27, Test Ea |
| Prüfverfahren Dauerschock nach Norm | IEC 60068-2-29, Test Eb |
| Prüfverfahren Vibration nach Norm | IEC 60068-2-6, Test Fc |
| Zolltarifnummer | 84719000 |
| ECLASS 5.1.4 | 27280190 |
| ECLASS 8.0 | 27280190 |
| ECLASS 9.0 | 27280190 |
| ECLASS 10.0 | 27280190 |
| ECLASS 11.0 | 27280190 |
| ECLASS 12.0 | 27280106 |
| ECLASS 13.0 | 27280106 |
| ECLASS 14.0 | 27280106 |
| ECLASS 15.0 | 27280106 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 9.0 | EC001825 |
| ETIM 10.0 | EC001825 |
