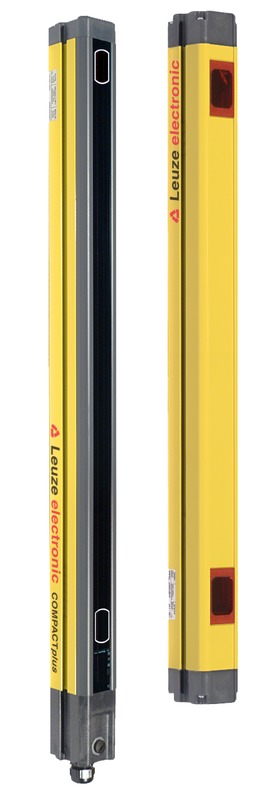

CPRT600/2-m/T1
Mehrstrahl-Sicherheitslichtschr. Sender/Empfänger
Artikelnummer:
68798430
Ergebnisliste: 6 Produkte gefunden
MLD510-RT3
Mehrstrahl-Sicherheitslichtschr. Transceiver
Artikelnummer:
66537200
- Serie: MLD 500
- Reichweite, max.: 0,5 ... 6 m
- Anzahl Strahlen: 3 St.
- Funktionen: Automatischer Wiederanlauf
KDS S-M12-5A-M12-5A-P1-006
Verbindungsleitung
Artikelnummer:
50133887
- Anschluss: Rundstecker, M12 - Rundstecker, M12
- Anschluss 01, Ausführung: axial, female
- Anschluss 1, Polzahl: 5 St.
- Anschluss 02, Ausführung: axial, male
MSI-MD-FB
Muting-Interface
Artikelnummer:
549992
- Wiederanlauf: automatisch
- Funktionen: sequenzgesteuertes 2-Sensor-Muting
- Kontakte: OSSDs
CB-M12-8GF
Leitungsdose
Artikelnummer:
429178
- Anschluss 1: Rundstecker, M12
- Anschluss 2: Schraubklemme
- Ausführung: axial, female
- Polzahl: 8 St.
BT-MSI-MD-FB-L
Halter
Artikelnummer:
427303
- Ausführung des Befestigungsteils: Winkel L-Form
- Art der Befestigung, geräteseitig: schraubbar
- Art der Befestigung, anlagenseitig: Durchgangsbefestigung
- Werkstoff Befestigungsteil: Metall
| Serie | COMPACTplus |
| Geräteart | Transceiver |
| Funktionspaket | Muting |
| Funktionen | Muting-Restart Freifahrmodus zeitgesteuertes 2-Sensor-Muting zeitgesteuertes 4-Sensor-Muting |
| integrierte Laserausrichthilfe | Nein |
| integrierter Muting-Leuchtmelder | Nein |
| Typ | 4, IEC/EN 61496 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| Performance Level (PL) | e, EN ISO 13849-1 |
| PFHD | 2,67E-08 pro Stunde |
| Gebrauchsdauer | 20 Jahre, EN ISO 13849-1 |
| Kategorie | 4, EN ISO 13849 |
| Reichweite | 0 ... 6,5 m |
| Anzahl Strahlen | 2 St. |
| Strahlabstand | 600 mm |
| Synchronisation | optisch zwischen Sender und Empfänger |
| Lichtquelle | LED, infrarot |
| Wellenlänge | 880 nm |
| Sendesignalform | moduliert |
| LED-Gruppe | 1 |
| Schutzbeschaltung | Induktionsschutz Kurzschlussschutz Transientenschutz Verpolschutz Überspannungsschutz Übertemperaturschutz |
| Versorgungsspannung UB | 24 V, DC, -20 ... 20 % |
| Stromaufnahme, max. | 160 mA, ohne externe Last |
| Restwelligkeit | -5 ... 5 % |
| Absicherung | extern mit max. 4 A mittelträge |
| Anzahl digitaler Schalteingänge | 10 St. |
| Art | Digitaler Schalteingang |
| Schaltspannung high, min. | 18,2 V |
| Schaltspannung low, max. | 2,5 V |
| Schaltspannung, typ. | 24 V |
| Spannungsart | DC |
| Schaltstrom, max. | 20 mA |
| Belegung | Anschluss 2, Pin 3 |
| Anzahl Sicherheits-Schaltausgänge (OSSDs) | 2 St. |
| Anzahl digitaler Schaltausgänge | 5 St. |
| Art | Sicherheits-Schaltausgang OSSD |
| Schaltspannung high, min. | 18,2 V |
| Schaltspannung low, max. | 2,5 V |
| Schaltspannung, typ. | 23 V |
| Spannungsart | DC |
| Strombelastung, max. | 650 mA |
| Lastinduktivität | 2.200.000 µH |
| Lastkapazität | 3,3 µF |
| Reststrom, max. | 0,2 mA |
| Reststrom, typ. | 0,002 mA |
| Spannungsabfall | 1 V |
| Schaltelement | Transistor, Gegentakt |
| Schaltelement | Transistor, Gegentakt |
| Art | Digitaler Schaltausgang |
| Schaltspannung high, min. | 18,2 V |
| Schaltspannung low, max. | 2,5 V |
| Schaltspannung, typ. | 24 V |
| Spannungsart | DC |
| Ansprechzeit | 20 ms |
| Wiedereinschaltzeit | 100 ms |
| Anzahl Anschlüsse | 2 St. |
| Funktion | Maschinen-Interface |
| Art des Anschlusses | Klemme |
| Kabelverschraubung | M20 |
| Polzahl | 12 -polig |
| Funktion | Lokal-Interface |
| Art des Anschlusses | Rundstecker |
| Gewindegröße | M12 |
| Werkstoff | Kunststoff |
| Polzahl | 8 -polig |
| Zulässiger Leiterquerschnitt, typ. | 0,75 mm² |
| Länge Anschlussleitung, max. | 100 m |
| Zulässiger Leitungswiderstand zur Last, max. | 1.000 Ω |
| Abmessung (B x H x L) | 52 mm x 884 mm x 55 mm |
| Werkstoff Gehäuse | Metall |
| Gehäuse Metall | Aluminium |
| Werkstoff Endkappen | Kunststoff |
| Nettogewicht | 1.900 g |
| Farbe Gehäuse | gelb, RAL 1021 |
| Art der Befestigung | Nut-Montage |
| Art der Anzeige | 7-Segment-Anzeige LED |
| Anzahl der LED | 4 St. |
| Art der Konfiguration/Parametrierung | Schalter Software |
| Bedienelemente | Schiebeschalter über Service Schnittstelle |
| Umgebungstemperatur Betrieb | 0 ... 50 °C |
| Umgebungstemperatur Lagerung | -25 ... 70 °C |
| Relative Luftfeuchtigkeit (nicht kondensierend) | 15 ... 95 % |
| Schutzart | IP 65 |
| Schutzklasse | III |
| Zulassungen | c TÜV NRTL US c UL US |
| US-Patente | US 6,418,546 B US 6,876,457 B |
| Zolltarifnummer | 85365019 |
| ECLASS 8.0 | 27272703 |
| ECLASS 9.0 | 27272703 |
| ETIM 5.0 | EC001832 |
| ETIM 6.0 | EC001832 |
