MSI 420-01
Sicherheits-Steuerung
Artikelnummer:
50132986
Sofort verfügbar
| Serie | MSI 420 |
| Art | Sicherheits-Steuerung |
| Applikation | Überwachung von Sicherheits-Funktionen |
| Anzahl sichere I/O | 16 IN, 4 OUT, 4 programmierbare I/O |
| Funktionen | 4 A Schaltstrom je Ausgang 4 konfigurierbare sicher I/O (via Software) 24 sichere I/Os 40 zertifizierte Funktionsbausteine Bis zu 300 Funktionsbausteinen in einem Projekt Erweiterbar mit bis zu 12 I/O Modulen Frei konfigurierbar mit MSI.designer (lizenzfrei) Konfiguration via mini USB oder Ethernet (TCP/IP) Modular erweiterbare Sicherheits-Steuerung Programmspeicher im SD-Karten Format (512 MB) Übertragung von Diagnosedaten über externe Feldbusgateways |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| Performance Level (PL) | bis inkl. e, EN ISO 13849-1 |
| PFHD | 4,3E-09 pro Stunde |
| Gebrauchsdauer | 20 Jahre, EN ISO 13849-1 |
| Kategorie | 4, EN ISO 13849 |
| Versorgungsspannung UB | 24 V, DC, -30 ... 25 % |
| Leistungsaufnahme, max. | 3,3 W |
| Anzahl der Ausgänge | 4 St. |
| Anzahl der konfigurierbaren Ein-/Ausgänge | 4 St. |
| Art des Digitalausgangs | Transistor |
| Kurzschlussschutz, Ausgänge | Ja |
| Ausgangsnennstrom je Ausgang, max. | ≤ 12 A / 8 ms |
| Anzahl der Eingänge | 16 St. |
| Zulässige Spannung am Eingang | HIGH: 13 … 30 V LOW: -5 … +5 V |
| Eingangsstrom bei Signal 1 | HIGH: Typ. 2,3 mA / Max. 6 mA LOW: < 2 |
| Art | Ethernet, USB |
| Funktion | Konfiguration/Parametrierung über Software |
| Ethernet Protokoll | TCP/IP |
| Funktion | Konfiguration/Parametrierung über Software |
| Anzahl Anschlüsse | 3 St. |
| Funktion | Signal IN Signal OUT Spannungsversorgung |
| Art des Anschlusses | Klemme |
| Art der Klemme | Schraubklemme |
| Polzahl | 32 -polig |
| Funktion | Konfigurationsschnittstelle |
| Art des Anschlusses | USB |
| Steckertyp | USB 2.0 Mini-A |
| Funktion | Konfigurationsschnittstelle |
| Art des Anschlusses | RJ45 |
| Anschlussquerschnitte | 1 x 0,2 bis 2,5 mm², Draht 1 x 0,2 bis 2,5 mm², Litze 1 x 0,25 bis 2,5 mm², Litze mit Aderendhülse 2 x 0,2 bis 1,0 mm², Draht 2 x 0,2 bis 1,0 mm², Litze 2 x 0,25 bis 1,0 mm², Litze mit Aderendhülse |

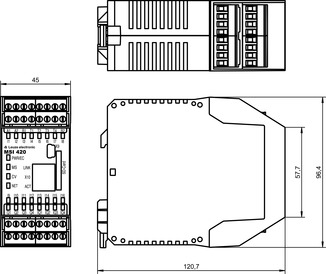

| Abmessung (B x H x L) | 45 mm x 96,5 mm x 121 mm |
| Nettogewicht | 290 g |
| Farbe Gehäuse | grau |
| Art der Befestigung | Schnappbefestigung |
| Umgebungstemperatur Betrieb | -25 ... 65 °C |
| Umgebungstemperatur Lagerung | -25 ... 70 °C |
| Relative Luftfeuchtigkeit (nicht kondensierend) | 10 ... 95 % |
| Schutzart | IP 20 |
| Schutzklasse | III |
| Zulassungen | TÜV Rheinland c UL US |
| Schwingfestigkeit | 5 ... 150 Hz |
| Prüfverfahren Schwingen nach Norm | EN 60068-2-6 |
| Schockfestigkeit Dauerschock | 10 g, 16 ms, EN 60068-2-29 |
| Schockfestigkeit Einzelschock | 30 g, 11 ms, EN 60068-2-27 |
| Zolltarifnummer | 85371091 |
| ECLASS 5.1.4 | 27243001 |
| ECLASS 8.0 | 27243101 |
| ECLASS 9.0 | 27243101 |
| ECLASS 10.0 | 27243101 |
| ECLASS 11.0 | 27243101 |
| ECLASS 12.0 | 27243101 |
| ECLASS 13.0 | 27243101 |
| ECLASS 14.0 | 27243101 |
| ETIM 5.0 | EC002538 |
| ETIM 6.0 | EC002538 |
| ETIM 7.0 | EC002538 |
| ETIM 8.0 | EC002538 |
| ETIM 9.0 | EC002538 |
