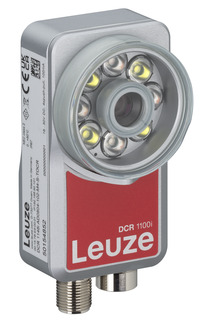

DCR 1000i / 1100i
Übersicht
Kamerabasierter Codeleser zur Identifikation von 1D-/ 2D Codes
Die Simple Vision Sensoren der Serien DCR 1000i / 1100i
Die Simple Vision Sensoren der Serien DCR 1000i / 1100i sind kompakte, vielseitige und leistungsstarke Geräte mit Bildverarbeitungsfunktionen zur Identifikation von 1D/ 2D-Codes. Eine Vielzahl von Modellen mit zwei verschiedenen Auflösungen sorgt für maximale Flexibilität.
Mit leistungsstarken Bildverarbeitungswerkzeugen, einfach konfigurierbarer Software, Wechselobjektiven und integrierter Hochleistungs-LED-Beleuchtung bieten die Simple Vision Sensoren von Leuze herausragende Leistung und hohe Effizienz.
Highlights
Schnelle Inbetriebnahme und vielfältige Einsatzmöglichkeiten
Unterstützung der gängigen Industrieprotokolle
Die Software Leuze Vision Studio bietet leistungsfähige Tools und Statistiken für die Bildverarbeitung und Inspektion, die auch offline genutzt werden können. Die Einrichtung der Sensoren können kosten- und zeiteffizient ohne spezielle Schulungen oder Fachkenntnisse durch den Anwender erfolgen. Die Simple Vision Sensoren können bei einer Vielzahl von industriellen Aufgaben eingesetzt werden:
- Positionsüberprüfung zur Steuerung von Handhabungssystemen oder eines Werkzeugs, um die Fahrposition zu korrigieren
- Identifizierung eines Teils anhand von Markierungen, seiner Form oder anderer Eigenschaften
- Überprüfung eines Teils auf korrekte Produktion oder korrekte Montage
- Messen und Zählen von Teilen
- Prüfen von Teilen auf Fehler
Gängige Schnittstellenprotokolle wie TCP/IP, PROFINET, EtherNet/IP und auch FTP/SFTP (Secure File Transfer Protocol) werden unterstützt. Dies macht die Kommunikation und Datenerfassung einfach. Für die direkte Steuerung einfacher Prozesse oder für den Anschluss an eine SPS stehen auch digitale Ein- und Ausgänge zur Verfügung.
Wechselbare Objektive für Flexibilität
Die Bildverarbeitungssensoren DCR 1000i / 1100i bieten dank vier austauschbarer S-Mount-Objektive mit variabler Fokuseinstellung und zwei verschiedenen Blenden eine hohe Flexibilität in Bezug auf Leseabstand, Sichtfeld, Auflösung und Tiefenschärfe.
Optical Character Verification (OCV)
Optical Character Recognition (OCR)
Der DCR 1000i OCV kann innerhalb einer Applikation 1D-/2D-Codes lesen sowie die Druckqualität eines Aufdrucks (MHD, Charge, Lot, etc.) überprüfen. Dabei ist keine komplexe Einrichtung mit vielen Parametern notwendig, dem Sensor muss lediglich ein Referenzbild des Aufdrucks eingelernt werden. Im laufenden Prozess können fehlerhafte Drucke durch verstopfte Druckköpfe, aufgebrauchte Tinte oder Haftprobleme erkannt werden. Die mangelhaften Produkte können frühzeitig ausgeschleust werden.
Mit der integrierten OCR-Funktion liest der DCR 1100i OCR nicht nur 1D-/2D-Codes, sondern erkennt Klarschrift zuverlässig und präzise. Mit der OCR-Funktion unseres Sensors wird die Transparenz, Rückverfolgbarkeit und Qualitätssicherung in der Fertigung gesteigert, perfekt für Industrien wie Automotive, Pharma oder Verpackungstechnik.
Applikationen
Gleichzeitige Lesung mehrerer 1D- und 2D-Codes
Anforderung:
Auf einer Sekundärverpackung sind sowohl ein 1D- als auch ein 2D-Code aufgebracht. Zur Qualitätssicherung sollen die Codes gescannt werden, bevor sie in einen Umkarton als 5er-Gebinde gepackt werden, Die Identifikation der Codes soll dabei gleichzeitig und unabhängig von der Codeart mit einem einzigen Scan erfolgen.
Lösung:
Der DCR 1000i kann problemlos entweder einzelne 1D- und 2D-Codes oder auch gleichzeitig eine beliebige Anzahl von 1D- und 2D-Codes durch eine Multicode-Decodierung lesen.
Lesung von direkt gedruckten Codes auf Verpackungsmaterial
Anforderung:
Auf einer Sekundärverpackung ist ein 2D-Code direkt aufgedruckt. Die Decodierung dieser sogenannten DPM-Codes ist für die Rückverfolgbarkeit der Produkte unerlässlich.
Lösung:
Der Simple Vision Sensor DCR 1000i DPM hat einen optimierten Lesealgorithmus der speziell für die Decodierung von direkt gedruckten Codes auf Verpackungen ausgelegt ist.
Etikettenkontrolle mit Druckqualitätsverifizierung (OCV)
Anforderung:
Auf einer Verpackung ist ein Code und ein Aufdruck eines MHD sowie eine Chargennummer aufgebracht. Der Code soll erfasst und gleichzeitig eine Verifizierung des Aufdrucks durchgeführt werden, um sicherzustellen, dass der Aufdruck vorhanden, vollständig und lesbar ist.
Lösung:
Der DCR 1000i OCV kann 1D-/2D-Codes identifizieren und gleichzeitig wird der Aufdruck mit einem eingelernten Referenzbild verglichen und bewertet, ob er die geforderte Qualität (einstellbarer Schwellenwert) aufweist oder nicht.
Artikelliste
- Serie: DCR 1100i, DCR 1100i
- Codearten lesbar: EAN 8/13, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved...
- Serie: DCR 1100i, DCR 1100i
- Codearten lesbar: Code 39, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved,...
- Serie: DCR 1100i, DCR 1100i
- Codearten lesbar: 2/5 NEC, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved,...
- Serie: DCR 1000i, DCR 1000i
- Codearten lesbar: 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved, 2/5 Matr...
- Serie: DCR 1000i, DCR 1000i
- Codearten lesbar: EAN 8/13, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved...
- Serie: DCR 1000i, DCR 1000i
- Codearten lesbar: GS1 Databar Limited, 2/5 Hong Kong, 2/5 IATA, 2/5 ...
- Serie: DCR 1000i, DCR 1000i
- Codearten lesbar: Code 39, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved,...
- Serie: DCR 1000i, DCR 1000i
- Codearten lesbar: Code 39, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved,...
- Serie: DCR 1000i, DCR 1000i
- Codearten lesbar: 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved, 2/5 Matr...
