Kompaktscanner

Kamerabasierte 1D/-2D-Scanner lesen Codes auch in Bewegung und haben einen breiten Anwendungsbereich. Sie können z.B. in Handlings- und Prüfautomaten, in Robotersystemen oder in der Analyseautomation eingesetzt werden. Ein weiterer Bereich sind Anwendungen, bei denen es um die Teile-Rückverfolgung mittels Codeetiketten geht.

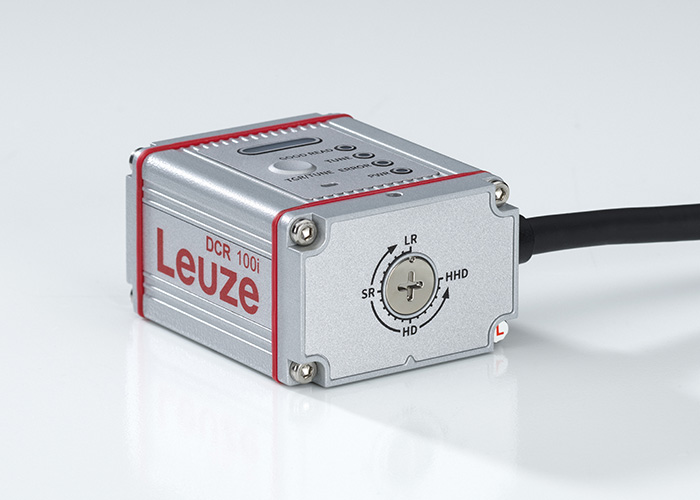

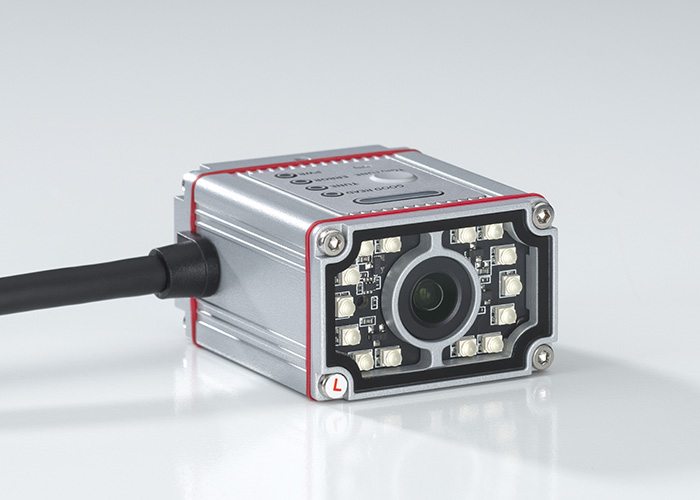

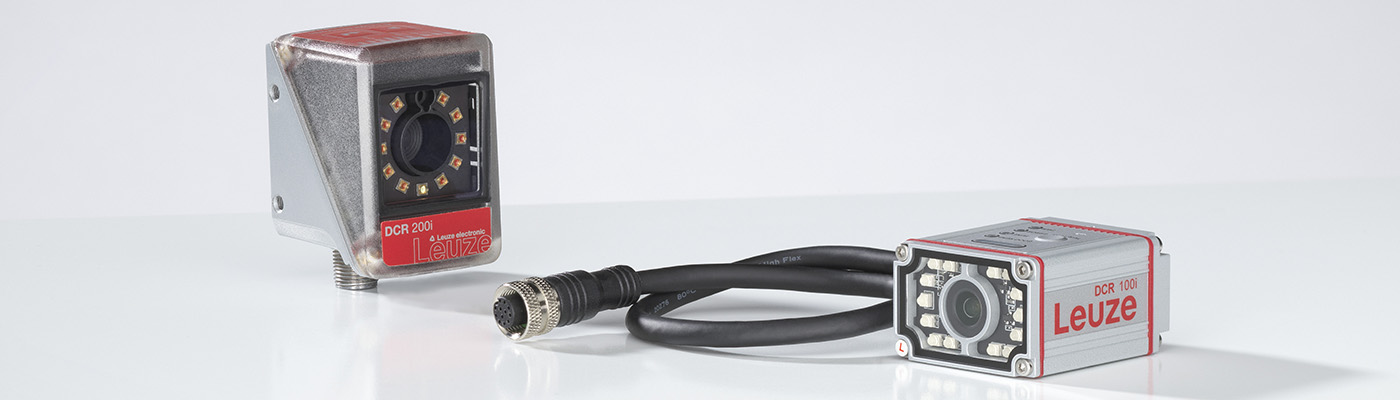

DCR 100i

Der Codeleser der Serie DCR 100i ist entwickelt für industrielle Anforderungen und ermöglicht das schnelle und präzise Erfassen von 1D- und 2D-Barcodes. Durch die einfache Inbetriebnahme, die intuitive Software und die leistungsstarken Decodier-Algorithmen lässt er sich nahtlos integrieren und gewährleistet zuverlässiges Lesen in jeder Umgebung.

Ihr Nutzen

Zuverlässiges Codelesen durch den 1,3-MP-CMOS-Imager
Flexible Lesedistanzen innerhalb des Lesefelds durch manuell einstellbaren Fokus
Unterstützt das Lesen von DPM-Codes

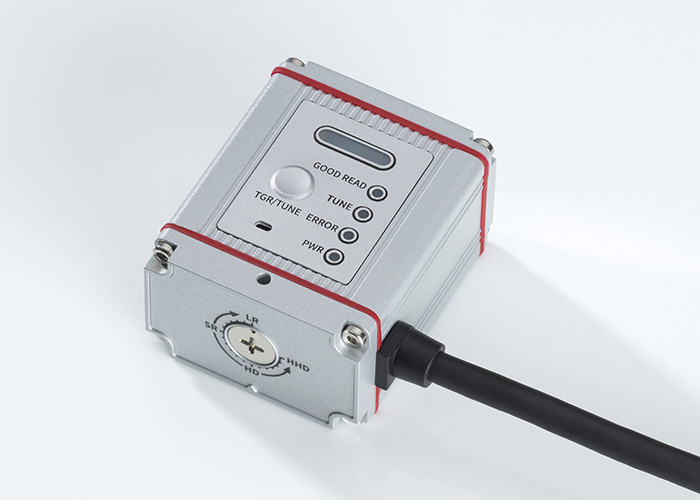

Einfache Einrichtung dank integrierter Tasten für Trigger und Teach
Kompaktes, robustes Design mit Schutzklasse IP64

Direkt zur Artikelauswahl

Highlights

Einstellbarer Fokus für flexiblen Arbeitsabstand innerhalb des Lesefelds

Durch den einstellbaren Fokus innerhalb des Lesefelds passt sich der DCR 100i an unterschiedliche Entfernungen, Codegrößen und Oberflächen an und sorgt so für scharfe Bilder, hohe Leseraten und skalierbare Leistung in jeder Anwendung.

Vier Fokusbereiche und typische Leseentfernungen:

HHD (Hyper High Density – sehr kurze Reichweite): 40-120 mm, bei Modulstärke 0,08 – 0,18 mm
HD (High Density – kurze Reichweite): 60-300 mm, bei Modulstärke 0,08 – 0,33 mm
SR (Standard Range - Standardreichweite): 70-460 mm, bei Modulstärke 0,127 – 0,33 mm
LR (Long Range – hohe Reichweite): 70-550 mm, bei Modulstärke 0,127 – 0,33 mm

Automatische Einstellung für einfache Einrichtung

Der DCR 100i verfügt über eine automatische Einstellung, die die Belichtung, Beleuchtung und Dekodierungseinstellungen direkt am Gerät automatisch anpasst – ganz ohne PC – und so ein schnelles, genaues und zuverlässiges Lesen in jeder Umgebung gewährleistet.

Vielfältige Schnittstellen-Optionen

Die DCR 100i-Serie bietet Ethernet-Konnektivität und unterstützt Industrieprotokolle – darunter Modbus und TCP/IP – sowie RS 232, wodurch eine nahtlose Integration in jedes Automatisierungssystem gewährleistet ist.

Applikation

DCR100i_DPM_Code_reading_Grafik_700x500px

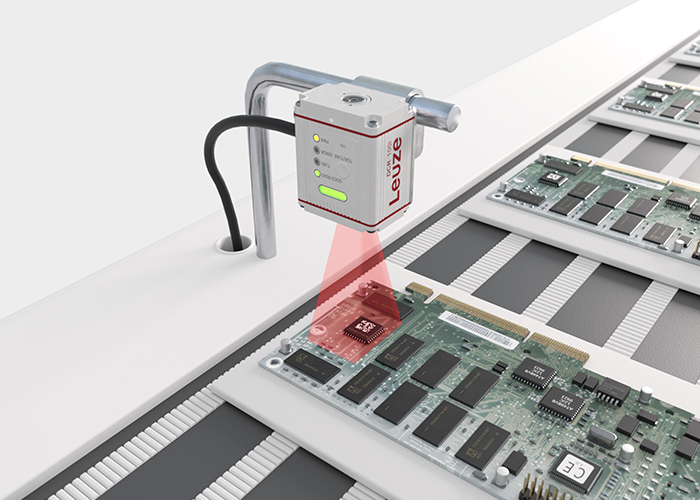

Präzises Lesen von DPM-Codes auf elektronischen Bauteilen

Anforderung:
In der Elektronikindustrie ist das Lesen kleiner, anspruchsvoller DPM-Codes auf integrierten Schaltkreisen (ICs) und Leiterplattenbaugruppen (PCBA) entscheidend für Rückverfolgbarkeit und Qualitätskontrolle.

Lösung:
Der DCR 100i Codeleser ist ausgestattet mit einer DPM-Decodierfunktion sowie manuell einstellbarem Fokus und kann kleine Codes zuverlässig erfassen.

DCR100i_multiple_Codereading_Grafik_700x500px

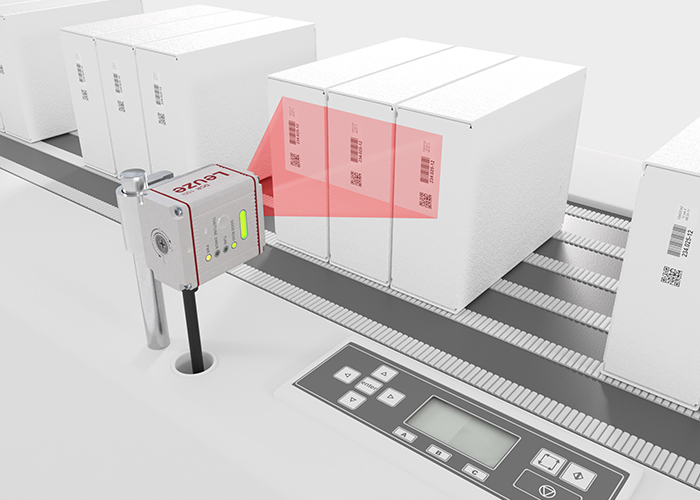

Mehrfaches Lesen von Codes auf Verpackungen

Anforderung:
Jede Schachtel der Sekundärverpackung ist mit einem 1D- und einem 2D-Code versehen. Zur Qualitätssicherung sollen beide Codes vor dem Verpacken einer Schachtelgruppe in einem einzigen Scanvorgang gemeinsam gelesen werden.

Lösung:
Der Codeleser DCR 100i kann mehrere Barcodes und 2D-Codes gleichzeitig auf Verpackungen lesen. Sein Imager ist für die vertikale Montage optimiert und bietet ein breites horizontales Sichtfeld sowie optimierte Leseraten.

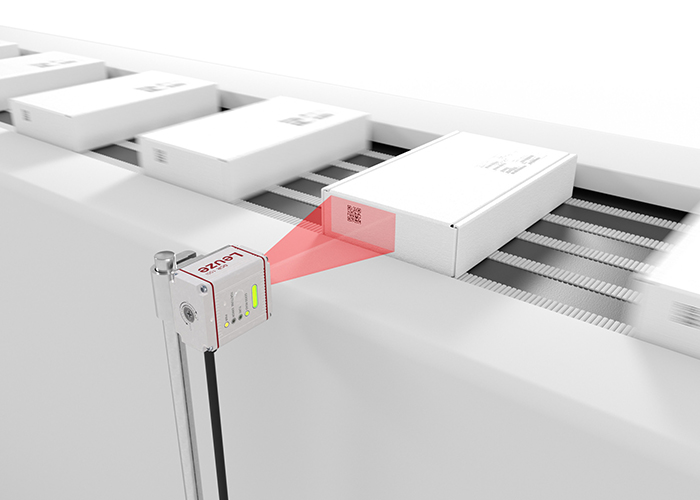

Genaues Codelesen von bewegten Verpackungen

Anforderung:
In der Verpackungsindustrie ist das genaue Lesen von Codes auf sich bewegenden Kartons unerlässlich. Dabei müssen alle Ausrichtungen und Codetypen berücksichtigt werden, um eine zuverlässige Nachverfolgung und Qualitätskontrolle zu gewährleisten.

Lösung:
Der DCR 100i ist ausgestattet mit einem Imager mit 120 Bildern pro Sekunde (Fördergeschwindigkeit bis zu 2m/s) und einer leistungsstarken integrierten Beleuchtung. Er erfasst Barcodes auf sich bewegenden Objekten schnell und präzise, reduziert Lesefehler und erhöht den Durchsatz in anspruchsvollen Anwendungen.

Technische Eigenschaften

Überblick
Optische Daten
Imager	CMOS (Global Shutter)
Auflösung	1080 * 1280 (1,3 Megapixel)
Bildfrequenz	120 fps
Decodiergeschwindigkeit	Dauerlesemodus: < 1m/s Triggermodus: < 2 m/s
Lesereichweite	40...550 mm
Sichtfeld	29° (H) x 34° (V)
Lichtquelle	LED, rot
Laserklasse	Laserklasse 1 (IEC 60825-1:2014), rot
Elektrische Daten
Versorgungsspannung	12...28 V
Betriebsstrom	500 mA ±10 % (typisch), 1000 mA ±10 % (max.)
Schnittstellen	Ethernet TCP/IP/Modbus TCP, RS232
Digitaler Eingang	1 x Triggereingang
Schaltausgang	2 x Ausgang (good read / no read)
Kabelanschluss	• Einzelstecker 0,3 m Kabel mit M12 12-polig A-codiert (Buchse) • Doppelstecker 0,3 m Kabel mit M12 12-polig A-codiert Stecker M12 4-polig D-codiert (Buchse)
Mechanische Daten
Abmessungen	44 (B) × 53 (T) × 29 (H) mm
Material der Objektivabdeckung	Glas
Metallgehäuse	Aluminium
Befestigung	2x M3-Gewinde
Befestigungsteil	BT DCR 100
Schutzart	IP 64

DCR 200i

Ihr Nutzen

Einfache und schnelle Inbetriebnahme: Ein im WebConfig integrierter Wizard führt schnell und sicher durch das Setup und vereinfacht die Inbetriebnahme. Für einfache Anwendungen kann der DCR 200i auch ohne PC nur über zwei Tasten am Gerät auf die Leseaufgabe eingestellt werden
Codes auf unterschiedlichen Materialien lesbar: Dank wechselbarer Polarisationsfilter und Diffusorfolien können störende Reflexionen reduziert werden
Detektion auch bei hohen Objektgeschwindigkeiten: Die hohe Leseperformance und die leistungsstarke LED-Beleuchtung ermöglichen auch bei hohen Objektgeschwindigkeiten oder auch teilweise beschädigten Codes ein gutes Leseergebnis.
Preislich attraktiv dank modularem Aufbau: Dank modularem Aufbau passt sich der DCR 200i in Funktionsumfang und Leistung exakt an die Anforderungen Ihrer Applikation an.

Direkt zur Artikelauswahl

Highlights

Die lückenlose Rückverfolgbarkeit Ihrer Produkte von der Produktion bis hin zum Verbraucher wird immer relevanter. Ob Allergenmanagement bei Nahrungsmitteln, Bestückungsprüfungen in der Pharmaindustrie, Versandlabelkontrolle im Bereich Verpackung oder Prüfung der Produktqualität in der Elektronikindustrie - die schnelle und zuverlässige Identifikation von 1D- und 2D-Codes ist unverzichtbar.

Der Dual-Code-Reader DCR 200i kombiniert eine einfache Handhabung mit einer hoher Leseleistung – auch bei anspruchsvollen Leseaufgaben und unterstützt so bei:

Identifikation - Sicherstellen, dass das Etikett mit Produkt, Barcode und/oder Data-Matrix-Codes bedruckt wurde
Track and Trace - Rückverfolgung von Zutaten und verpackten Produkten während der Fertigung.

Applikationen

APIC_IL_DCR200i_2D_Code_reading_production_area_wl_700x500

Codelesung im Produktionsbereich

Anforderung:
In der Endmontage werden Codes zur Rückverfolgung einzelner Bauteile eingesetzt. Diese müssen auf einer Förderstrecke mit teils hoher Bewegungsgeschwindigkeit gelesen werden.

Lösung:
Die 1D-/2D-Codeleser DCR 200i ermöglichen durch ihre hohe Scanrate das Lesen von Codes auf schnell bewegten Objekten. Zudem sind Optikvarianten für unterschiedliche Lesereichweiten verfügbar.

APIC_VPT_DCR200i_Elektronik_01_700x500px — Codekontrolle in der Elektronikfertigung

APIC_VPT_DCR200i_Versandlabelkontrolle_01_700x500px — Versandlabel-Kontrolle in der Förder-Lagertechnik

APIC_VPT_DCR200i_Pharmaverpackung_01_700x500px — Codeprüfung auf Pharmaverpackungen

APIC_VPT_DCR200i_Etikettierer_01_700x500px — Etikettenkontrolle im Lebensmittelbereich

LSIS 220

Der LSIS 220 bietet mit seiner optimierten Optik und Auflösung große Funktionsreserven für das zuverlässige Codelesen auch in Bewegung. Er erkennt zuverlässig und schnell Barcodes, Stacked Codes und 2D-Codes.

Ihr Nutzen

Verbesserte Optik für ein größeres Lesefeld und scharfe Erkennung bis in die Randbereiche, optimierte Auflösung von 844x640 Pixel für schnelles Codelesen
Erkennung von 2D-Codes, Stacked Codes und Barcodes
RS 232 oder USB-Schnittstelle
Schalteingang (Trigger)
Triggerbutton zur manuellen Aktivierung und Parametrierung
Hohe Industrietauglichkeit durch Bauweise ohne mechanisch bewegte Teile, robustes Metallgehäuse mit Glasscheibe und Schutzart IP 65
Extrem kleine Baugröße, für den Einbau auch unter schwierigen Bedingungen

Direkt zur Artikelauswahl

Applikationen

APIC_IL_LSIS220_Code_reading_in_presentation_mode_wl_15cm_300dpi_700x500px

Codelesung manuell und in Präsentationsmodus

Anforderung:

In Montageprozessen bei denen große, unterschiedliche Bauteile händisch bewegt werden, muss eine Codelesung sowohl automatisch als auch manuell möglich sein.

Lösung:

Die 1D-/2D-Codeleser LSIS 220 verfügen über unterschiedliche Triggermöglichkeiten für automatischen und manuellen Betrieb.
