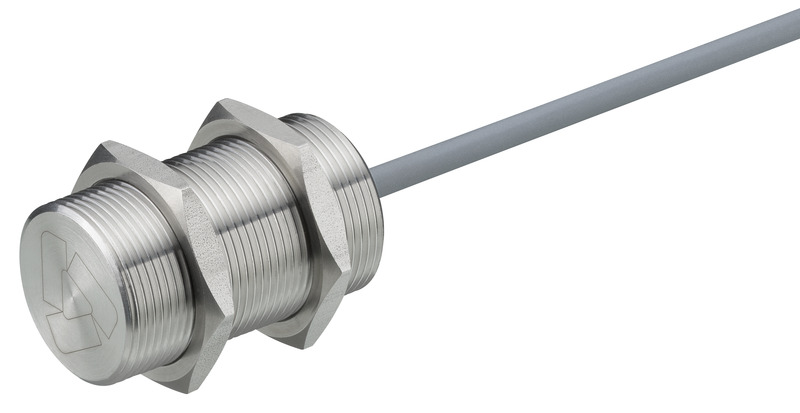

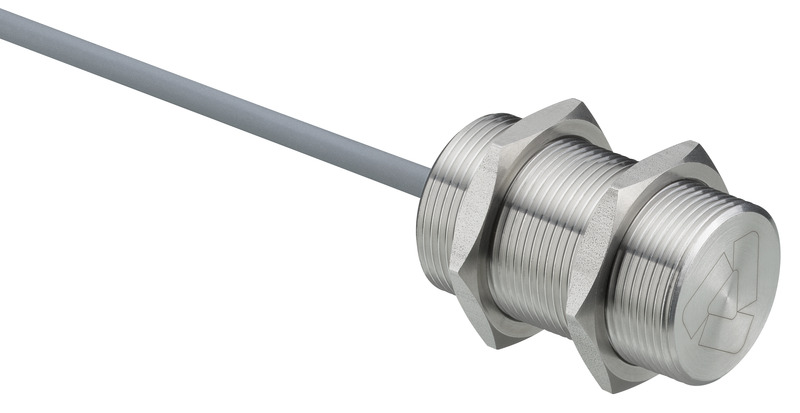

IS 230FM/4NO.5-10E
Induktiver Sensor
Artikelnummer:
50128164
Sofort verfügbar
| Serie | 230 |
| Typ. Grenzreichweite Sn | 10 mm |
| Betriebsreichweite Sa | 0 ... 8,1 mm |
| Sonderausführung | Reduktionsfaktor 1 |
| Schutzbeschaltung | Induktionsschutz Kurzschlussschutz Verpolschutz |
| Versorgungsspannung UB | 10 ... 30 V, DC |
| Restwelligkeit | 0 ... 20 %, von UB |
| Leerlaufstrom | 0 ... 10 mA |
| Temperaturdrift, max. (in % von Sr) | 10 %, über den gesamten Betriebstemperaturbereich |
| Wiederholgenauigkeit, max. (in % von Sr) | 5 %, bei UB = 20 ... 30 V DC, Umgebungtemperatur Ta = 23°C ± 5°C |
| Schalthysterese | 15 % |
| Anzahl digitaler Schaltausgänge | 1 St. |
| Spannungsart | DC |
| Schaltstrom, max. | 200 mA |
| Reststrom, max. | 0,1 mA |
| Spannungsabfall | ≤ 2 V |
| Schaltelement | Transistor, PNP |
| Schaltprinzip | Schließer (NO) |
| Schaltfrequenz | 50 Hz |
| Bereitschaftsverzögerung | 50 ms |
| Anzahl Anschlüsse | 1 St. |
| Funktion | Signal OUT Spannungsversorgung |
| Art des Anschlusses | Leitung |
| Leitungslänge | 2.000 mm |
| Werkstoff Mantel | PUR |
| Leitungsfarbe | schwarz |
| Aderzahl | 3 -adrig |
| Aderquerschnitt | 0,34 mm² |
| Bauform | zylindrisch |
| Abmessung (Ø x L) | 30 mm x 50 mm |
| Gewindegröße | M30 x 1,5 mm |
| Einbauart | bündig |
| Werkstoff Gehäuse | Edelstahl |
| Gehäuse Edelstahl | V2A |
| Werkstoff aktive Fläche | Edelstahl, AISI 303 |
| Nettogewicht | 190 g |
| Farbe Gehäuse | silber |
| Art der Befestigung | Befestigungsgewinde über optionales Befestigungsteil |
| Normmessplatte | 30 x 30 mm², Fe360 |
| Art der Anzeige | LED |
| Anzahl der LED | 1 St. |
| Umgebungstemperatur Betrieb | -25 ... 70 °C |
| Schutzart | IP 68 IP 69K |
| Zulassungen | c UL US |
| Prüfverfahren EMV nach Norm | IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 |
| Gültiges Normenwerk | IEC 60947-5-2 |
| Aluminium | 1 |
| Edelstahl | 0,6 |
| Kupfer | 0,8 |
| Messing | 1,3 |
| Stahl Fe360 | 1 |
| Zolltarifnummer | 85365019 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ECLASS 13.0 | 27274001 |
| ECLASS 14.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 9.0 | EC002714 |
