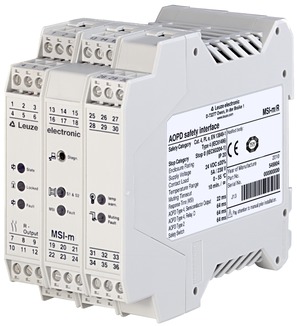

MSI-m/R
Sicherheits-Schaltgerät
Artikelnummer:
549904
Ergebnisliste: 2 Produkte gefunden
SYS-HAMT-P1-000-002
Sicherheits-Schaltgerät
Artikelnummer:
SO-000134
- Applikation: X-Muting und 2 x X-Muting als Ersatz für MSI-m/R, ...
SYS-HAMT-P1-000-001
Sicherheits-Schaltgerät
Artikelnummer:
SO-000133
- Applikation: IIII-Muting als Ersatz für MSI-m/R, MSI-mE/R, MSI-...
| Serie | MSI-m |
| Funktionen | Anlauf-/Wiederanlaufsperre (RES), wählbar Dynamische Schützkontrolle (EDM) Muting-Zeitüberwachung (an-/abwählbar) PC-Diagnoseschnittstelle Parallel-Muting Sequenziell-Muting Warnung Defekter Muting-Leuchtmelder paralleles Doppel-Muting an zwei Bereichen |
| Typ | 4, IEC/EN 61496 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| Performance Level (PL) | e, EN ISO 13849-1 |
| PFHD, nop = 4800 | 0,000000016 pro Stunde |
| PFHD, nop = 28800 | 0,000000038 pro Stunde |
| PFHD, nop = 86400 | 0,000000095 pro Stunde |
| Gebrauchsdauer | 20 Jahre, EN ISO 13849-1 |
| Kategorie | bis 4 (je nach Kategorie der vorgeschalteten Schutzeinrichtung), EN ISO 13849 |
| B10d bei DC1 (ohmsche Last) | 2.500.000 Anzahl Zyklen, (60% max. Schaltstrom) |
| B10d bei AC1 (ohmsche Last) | 2.500.000 Anzahl Zyklen, (60% max. Schaltstrom) |
| B10d bei DC13 (induktive Last) | 2.500.000 Anzahl Zyklen, (60% max. Schaltstrom) |
| B10d bei AC15 (induktive Last) | 2.500.000 Anzahl Zyklen, (60% max. Schaltstrom) |
| B10d, geringe Last | 20.000.000 Anzahl Zyklen |
| Anzahl Sicherheits-Schaltausgänge (OSSDs) | 2 St. |
| Art | Sicherheits-Schaltausgang OSSD |
| Spannungsart | AC/DC |
| Schaltelement | Relais, Schließer |
| Schaltelement | Relais, Schließer |
| Anschließbare Sicherheitssensoren (AOPDs) | 1 AOPD Typ 4, Typ 3 oder bis zu 2 AOPDs Typ 2 |
| Art des Anschlusses | Klemme |
| Art der Klemme | Schraubklemme |
| Bauform | kubisch |
| Abmessung (B x H x L) | 52,5 mm x 99 mm x 113,6 mm |
| Nettogewicht | 300 g |
| Farbe Gehäuse | grau |
| Anzahl anschließbarer AOPD Typ 2, Kategorie 2 | 2 St. |
| Anzahl anschließbarer AOPD Typ 4, Kategorie 4 | 1 St. |
| Schutzart | IP 20 |
| US-Patente | US 6,418,546 B |
| Zolltarifnummer | 85371098 |
| ECLASS 5.1.4 | 27371800 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ECLASS 13.0 | 27371819 |
| ECLASS 14.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
