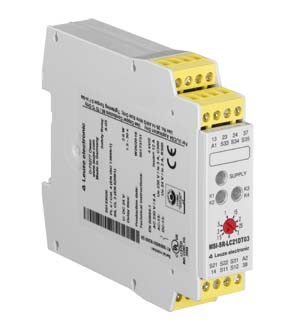

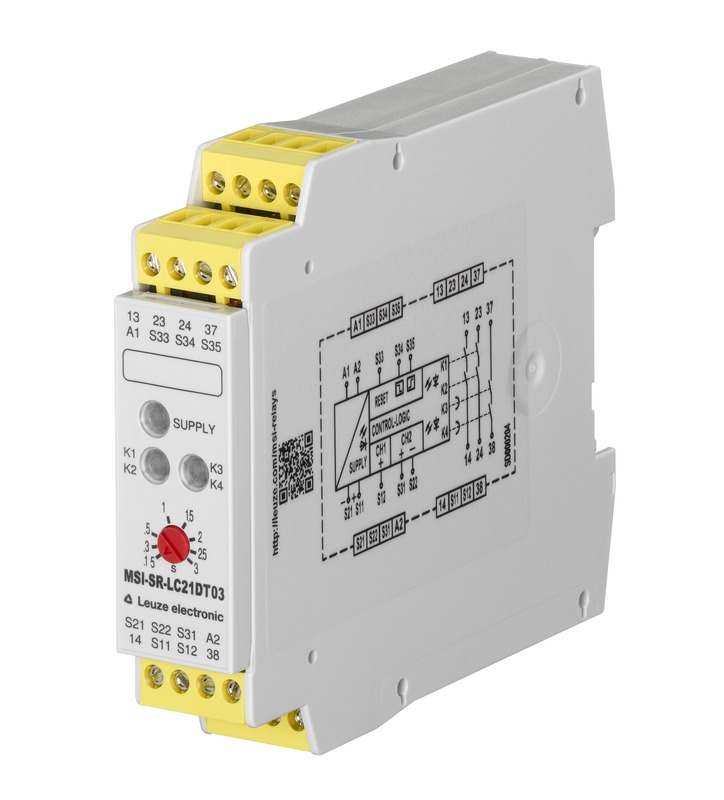

MSI-SR-LC21DT03-03

Sicherheits-Relais

Artikelnummer: 50133001

250,56 €*

Auf Anfrage

Icon Icon Icon
Serie MSI-SR-LC21DT
Applikation Basisgerät für Not-Aus- und Schutztür-Anwendungen
Funktionen Überwachung von Näherungsschaltern, Überwachung von NOT-AUS-Kreisen, Überwachung von optoelektronischen Schutzeinrichtungen, Überwachung von Positionsschaltern
Wiederanlauf automatisch, manuell
SIL 3, IEC 61508
SILCL 3, IEC/EN 62061
Performance Level (PL) e, EN ISO 13849-1
PFHD 3E-08 pro Stunde
Gebrauchsdauer 20 Jahre, EN ISO 13849-1
Kategorie 4, EN ISO 13849
Nennspannung UN 24 V DC
Min. Bemessungssteuerspeisespannung US bei DC 20,4 V
Max. Bemessungssteuerspeisespannung bei DC 26,4 V
Min. Bemessungssteuerspeisespannung bei DC 20,4 V
Bemessungsleistung DC 2,6 W
Galvanische Trennung Versorgungskreis - Steuerkreis Nein
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet 2 St.
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet 1 St.
Freigabestrompfade Schließer
Freigabestrompfade, zeitverzögert Schließer, rückfallverzögert
Kontaktmaterial Ag-Legierung, vergoldet
Gebrauchskategorie AC-15 (Schliesser) Ue 230V, Ie 3A
Gebrauchskategorie DC-13 (Schliesser) Ue 24V, Ie 2A
Kurzschlussschutz (Schliesser) Schmelzsicherung 6 A Klasse gG, Schmelzintegral
Schaltnennspannung, Freigabestrompfade AC 230 V
Max. therm. Dauerstrom Ith,Freigabestrompfade 6 A
Max. Summenstrom I² aller Strompfade 5 A²
Mechanische Lebensdauer 100.000.000 Schaltspiele
Auswertung der Eingänge zweikanalig
Nennausgangsspannung DC 22 V
Eingangsstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis) 25 mA
max. Spitzenstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis) 2.500 mA
Max. Leitungswiderstand, pro Kanal ≤ (5 + (1,176 x UB / UN - 1) x 100) Ω
Min. Einschaltdauer 200 ms
Ansprechzeit (Automatischer Start tA2) 700 ms
Ansprechzeit (Manueller Start tA1) 30 ms
Zulässige Testpulszeit tTP 1 ms
Rückfallzeit tR 25 ms
Rückfallzeit tR, zeitverzögerte Kontakte (Toleranz) 1,5 s ... 30 s ± 16 %
Synchronzeitüberwachung tS 500 ms
Wiederbereitschaftszeit tW 500 ms
Anzahl Anschlüsse 1 St.
Funktion Spannungsversorgung, Signal IN, Signal OUT
Art des Anschlusses Klemme
Art der Klemme Federkraftklemme
Polzahl 16 -polig
Anschlussquerschnitte 2 x 0,2 bis 1,5 mm², Draht, 2 x 0,2 bis 1,5 mm², Litze, 2 x 0,25 bis 1,5 mm², Litze mit Aderendhülse

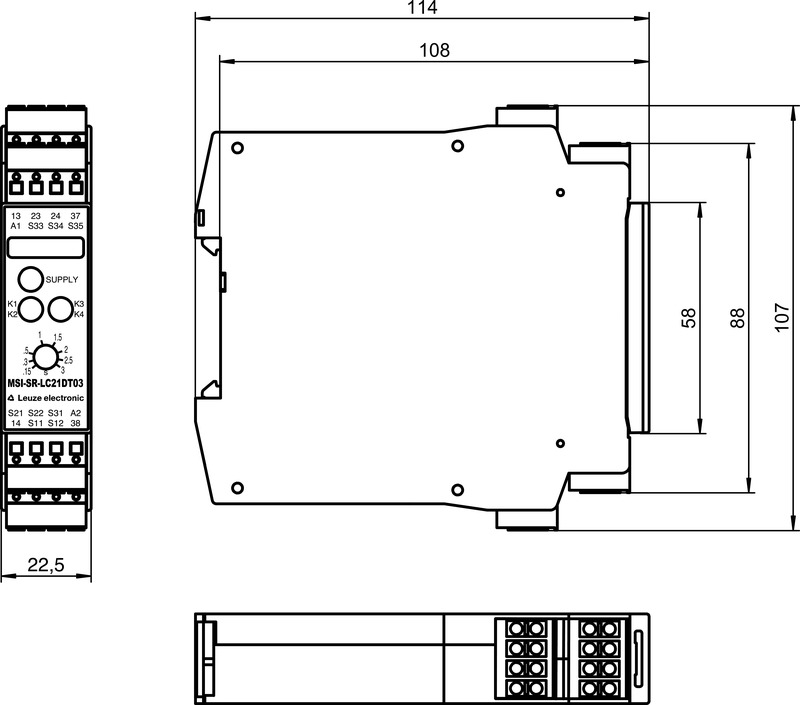

Abmessung (B x H x L) 22,5 mm x 106,5 mm x 114 mm
Nettogewicht 200 g
Farbe Gehäuse grau
Art der Befestigung Schnappbefestigung
Zulassungen TÜV Rheinland, c UL US
Zolltarifnummer 85364900
ECLASS 8.0 27371819
ECLASS 9.0 27371819
ECLASS 10.0 27371819
ECLASS 12.0 27371819
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
