MSI-SR-LC21M-03

Sicherheits-Relais

Artikelnummer: 50133011

Icon Icon Icon
Ergebnisliste: 1 Produkte gefunden
MSI-SR-LC21-03
Sicherheits-Relais
Artikelnummer: 50133009
  • Applikation: Basisgerät für Not-Aus- und Schutztür-Anwendungen
  • Wiederanlauf: automatisch, manuell
  • Art der Klemme: Federkraftklemme
  • Funktionen: Überwachung von Magnetschaltern, Überwachung von N...
Artikelnummer: 50133009

170,64 €*

Auf Anfrage

Serie MSI-SR-LC21M
Applikation Basisgerät für Not-Aus- und Schutztür-Anwendungen
Funktionen Überwachung von Näherungsschaltern, Überwachung von NOT-AUS-Kreisen, Überwachung von optoelektronischen Schutzeinrichtungen, Überwachung von Positionsschaltern
Wiederanlauf automatisch, manuell
SIL 3, IEC 61508
SILCL 3, IEC/EN 62061
Performance Level (PL) e, EN ISO 13849-1
PFHD 3E-08 pro Stunde
Gebrauchsdauer 20 Jahre, EN ISO 13849-1
Kategorie 4, EN ISO 13849
Nennspannung UN 24 V AC/DC
Nennfrequenz 50 ... 60 Hz
Bemessungssteuerspeisespannung US bei AC 60 Hz 20,4 V
Bemessungssteuerspeisespannung US bei AC 50 Hz 26,4 V
Max. Bemessungssteuerspeisespannung bei AC 50 Hz 26,4 V
Min. Bemessungssteuerspeisespannung US bei AC 50 Hz 20,4 V
Min. Bemessungssteuerspeisespannung US bei DC 20,4 V
Max. Bemessungssteuerspeisespannung bei DC 26,4 V
Min. Bemessungssteuerspeisespannung bei DC 20,4 V
Bemessungsleistung DC 2,1 W
Galvanische Trennung Versorgungskreis - Steuerkreis Nein
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet 2 St.
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet 1 St.
Freigabestrompfade Schließer
Meldestrompfade Öffner
Kontaktmaterial Ag-Legierung, vergoldet
Gebrauchskategorie AC-15 (Schliesser) Ue 230V, Ie 3A
Gebrauchskategorie DC-13 (Schliesser) Ue 24V, Ie 2,5A
Kurzschlussschutz (Schliesser) Schmelzsicherung 6 A Klasse gG, Schmelzintegral
Max. therm. Dauerstrom Ith,Freigabestrompfade 6 A
Max. therm. Dauerstrom Ith,Meldestrompfade 3 A
Max. Summenstrom I² aller Strompfade 9 A²
Mechanische Lebensdauer 100.000.000 Schaltspiele
Auswertung der Eingänge zweikanalig
Eingangsstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis) 40 mA
max. Spitzenstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis) 100 mA
Max. Leitungswiderstand, pro Kanal ≤ (5 + (1,176 x UB / UN - 1) x 100) Ω
Min. Einschaltdauer 50 ms
Ansprechzeit (Automatischer Start tA2) 80 ms
Ansprechzeit (Manueller Start tA1) 40 ms
Zulässige Testpulszeit tTP 1 ms
Rückfallzeit tR 15 ms
Synchronzeitüberwachung tS 200 ms
Wiederbereitschaftszeit tW 150 ms
Anzahl Anschlüsse 1 St.
Funktion Spannungsversorgung, Signal IN, Signal OUT
Art des Anschlusses Klemme
Art der Klemme Federkraftklemme
Polzahl 16 -polig
Anschlussquerschnitte 2 x 0,2 bis 1,5 mm², Draht, 2 x 0,2 bis 1,5 mm², Litze, 2 x 0,25 bis 1,5 mm², Litze mit Aderendhülse

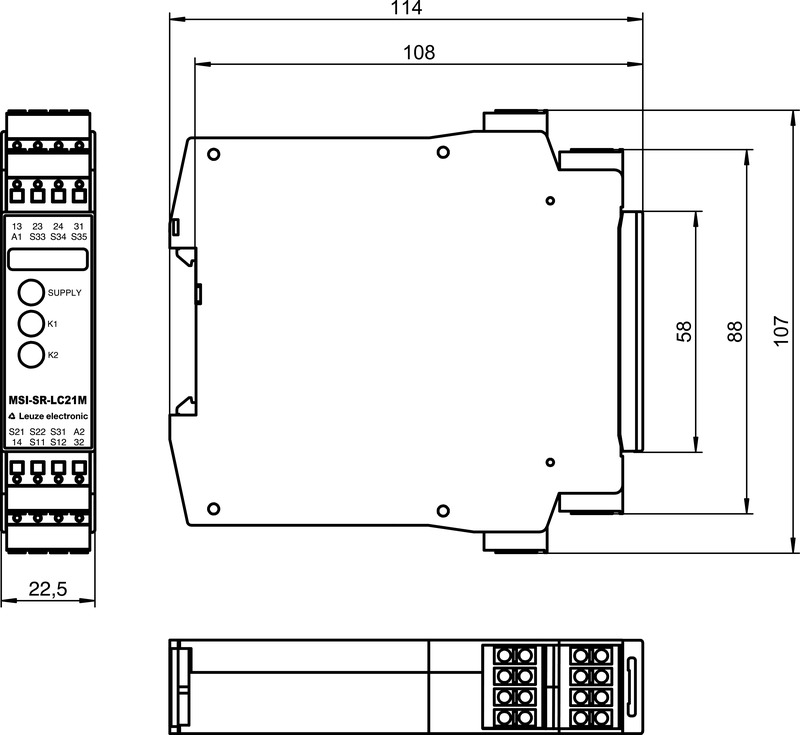

Abmessung (B x H x L) 22,5 mm x 106,5 mm x 114 mm
Nettogewicht 210 g
Farbe Gehäuse grau
Art der Befestigung Schnappbefestigung
Zulassungen TÜV Rheinland, c UL US
Zolltarifnummer 85364900
ECLASS 8.0 27371819
ECLASS 9.0 27371819
ETIM 5.0 EC001449
ETIM 6.0 EC001449
3D-CAD Modell - zip
EPLAN Makro - edz
Betriebsanleitung - pdf
Datenblatt - pdf
Produktbroschüre - pdf
Produktflyer - pdf
Konformitätserklärung - pdf
Zertifikat - DGUV - pdf
Zertifikat - PDDB MC3xx/MSI 4xx - pdf
