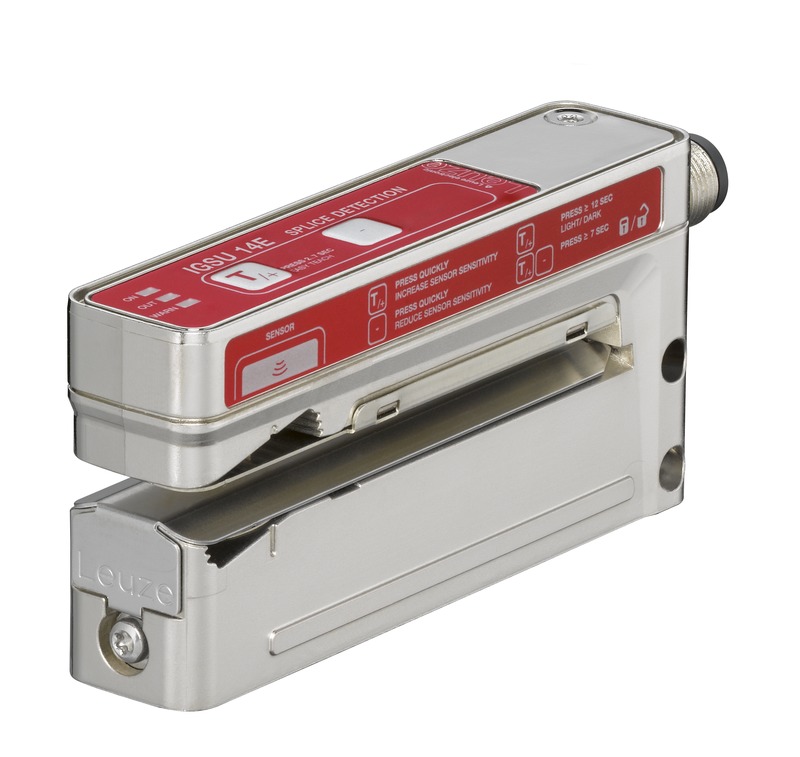

IGSU14E/LWT.3SD-M12
Sensore a forcella ad ultrasuoni
Codice prodotto:
50142874
Disponibile immediatamente
| Serie | 14 |
| Principio fisico | Ultrasuoni |
| Applicazione | Controlli punti di giuntura |
| Materiale | Trasparente e non trasparente |
| Modello speciale | Controllo integrato della lacerazione del nastro Funzione easyTeach Ingresso di apprendimento Taratura di precisione manuale della soglia di commutazione Uscita di warning |
| Circuito di protezione | Protezione contro i cortocircuiti Protezione contro l'inversione di polarità |
| Tensione di alimentazione UB | 18 ... 30 V, CC |
| Ripple residuo | 0 ... 10 %, di UB |
| Corrente a vuoto | 0 ... 60 mA, Valore tipico |
| Numero di ingressi di apprendimento | 1 pezzo(i) |
| Tipo | Ingresso di apprendimento |
| Tipo di tensione | CC |
| Tensione di commutazione | high: ≥9V low: ≤ 2 V |
| Impedenza di ingresso | 15.000 Ω |
| Stato di commutazione active | high |
| Numero uscite di commutazione digitali | 2 pezzo(i) |
| Tipo | Uscita di commutazione digitale |
| Tipo di tensione | CC |
| Corrente di commutazione, max. | 100 mA |
| Tensione di commutazione | high: ≥(UB-2V) low: ≤ 2 V |
| Capacitanza di carico | 0,01 µF |
| Elemento di commutazione | Transistor, Push-pull |
| Principio di commutazione | IO-Link / PNP commutante con luce (commutazione sul punto di giuntura), NPN commutante senza luce (commutazione sul nastro) |
| Elemento di commutazione | Transistor, Push-pull |
| Principio di commutazione | Active low (high durante il funzionamento normale, low in caso di evento) |
| Frequenza di commutazione | 2.000 Hz |
| Tempo di risposta | 0,2 ms |
| Tempo di inizializzazione | 300 ms |
| Velocità di avanzamento durante l'apprendimento | 50 m/min |
| Tipo | IO-Link |
| COM-Mode | COM3 |
| Profilo | Smart Sensor Profil |
| Min. cycle time | COM3 = 0,5 ms |
| Tipo di frame | 2.5 |
| Specifica | V1.1 |
| Device ID | 2512 |
| SIO-Mode support | Sì |
| Numero di collegamenti | 1 pezzo(i) |
| Funzione | Alimentazione di tensione Segnale IN Segnale OUT |
| Tipo di collegamento | Connettore circolare |
| Grandezza della filettatura | M12 |
| Tipo | male |
| Materiale | Metallo |
| Numero di poli | 5 poli |
| Codifica | Codifica A |
| Uscita connettore | Orizzontale (parallelo al percorso del nastro) |
| Forma costruttiva | Forcella |
| Apertura | 4 mm |
| Profondità | 80 mm |
| Dimensioni (P x H x L) | 22 mm x 46,9 mm x 96 mm |
| Materiale dell'alloggiamento | Metallo |
| Alloggiamento in metallo | Zinco pressofuso, rivestimento galvanizzato in nichel |
| Peso netto | 270 g |
| Colore dell'alloggiamento | Argento |
| Tipo di fissaggio | Filettatura di fissaggio Fissaggio passante |
| Tipo di visualizzazione | LED |
| Elementi di controllo | Tasti di comando |
| Funzione dell'elemento di controllo | Apprendimento dinamico su nastro e punto di giuntura |
| Temperatura ambiente, funzionamento | 0 ... 60 °C |
| Grado di protezione | IP 65 |
| Classe di protezione | III |
| Omologazioni | c UL US |
| Norme di riferimento | EN 60947-5-2:2007+A1:2012 |
| Brevetti USA | US 6,314,054 B |
| Voce tariffaria doganale | 85365019 |
| ECLASS 5.1.4 | 27272801 |
| ECLASS 8.0 | 27272801 |
| ECLASS 9.0 | 27272801 |
| ECLASS 10.0 | 27272801 |
| ECLASS 11.0 | 27272801 |
| ECLASS 12.0 | 27272801 |
| ECLASS 13.0 | 27272801 |
| ECLASS 14.0 | 27272801 |
| ECLASS 15.0 | 27272801 |
| ETIM 5.0 | EC001847 |
| ETIM 6.0 | EC001847 |
| ETIM 7.0 | EC001847 |
| ETIM 8.0 | EC001847 |
| ETIM 9.0 | EC001847 |
| ETIM 10.0 | EC001847 |
