Sensori Simple Vision per rilevamento della presenza, ispezione e identificazione
Con il sensore intelligente Vision IVS/DCR 1048i avrete a disposizione un dispositivo compatto, versatile e potente con funzioni di elaborazione delle immagini per compiti di identificazione ed ispezione. Disponibile in diversi modelli e con due diverse risoluzioni per la massima flessibilità.
All-rounder per il rilevamento, l'identificazione e l'ispezione:
I nuovi sensori Simple Vision delle serie IVS 1000i / DCR 1000i
I sensori Simple Vision delle serie IVS 1000i / DCR 1000i sono dispositivi compatti, versatili e ad alte prestazioni con funzioni di elaborazione delle immagini per il rilevamento, l'identificazione e l'ispezione. Numerosi modelli con due diverse risoluzioni garantiscono la massima flessibilità.
Grazie ai potenti strumenti di elaborazione delle immagini, al software facilmente configurabile, alle lenti intercambiabili e all'illuminazione a LED integrata ad alte prestazioni, i nuovi sensori Leuze Simple Vision offrono prestazioni eccezionali e un'elevata efficienza.
Punti di forza
Messa in opera rapida e molteplici possibilità di impiego
Supporto dei protocolli industriali convenzionali
Il software Leuze Vision Studio offre strumenti performanti e statistiche per l'elaborazione di immagini e l'ispezione da poter impiegare anche offline. I sensori possono essere impostati dall'utente senza una formazione specifica o conoscenze specialistiche, consentendo un risparmio di costi e tempo. I sensori Simple Vision trovano impiego in molteplici applicazioni industriali:
- Verifica della posizione per controllare sistemi di movimentazione o un utensile al fine di correggere la posizione di spostamento
- Riconoscimento di un pezzo sulla base di marcature, forma o altre caratteristiche
- Verifica della corretta posizione o del corretto montaggio di un pezzo
- Misura e conteggio di pezzi
- Controllo dei pezzi per rilevare eventuali errori
Supportano i protocolli di interfaccia convenzionali come TCP/IP, PROFINET, EtherNet/IP, FTP ma anche SFTP (Secure File Transfer Protocol). Questo semplifica la comunicazione e la raccolta di dati. Per il controllo diretto di processi semplici o il collegamento a un PLC sono disponibili anche ingressi e uscite digitali.
Flessibilità grazie alle lenti intercambiabili

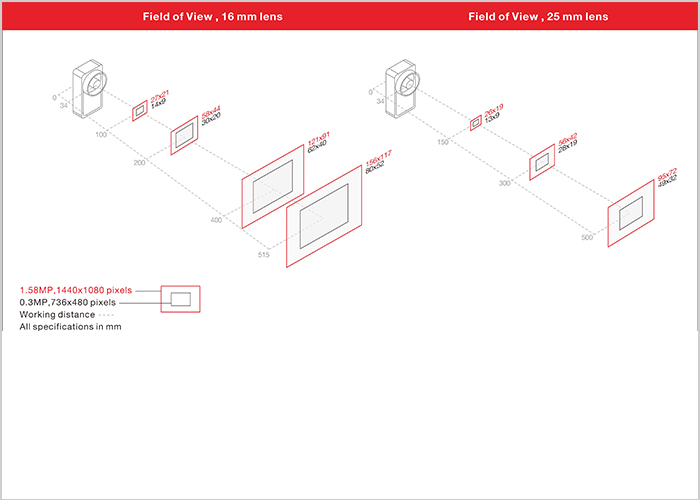

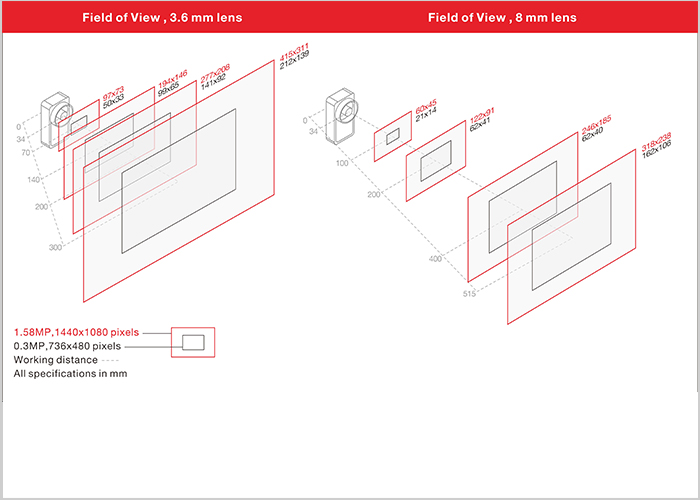

Grazie a quattro lenti intercambiabili S-Mount con messa a fuoco variabile e due differenti diaframmi, i sensori per l'elaborazione di immagini IVS 1000i / DCR 1000i offrono un'elevata flessibilità in termini di distanza di lettura, campo visivo, risoluzione e profondità di campo.
Verifica ottica dei caratteri (OCV)
L'OCV DCR 1000i è in grado di leggere codici 1D/2D all'interno di un'applicazione e di controllare la qualità di stampa di un'impronta (data di scadenza, lotto, ecc.). Non è necessaria una configurazione complessa con molti parametri. È sufficiente che il sensore apprenda un'immagine di riferimento dell'impronta. Le stampe difettose dovute a testine di stampa intasate, inchiostro esaurito o problemi di adesione possono essere riconosciute durante il processo in corso. I prodotti difettosi possono essere espulsi in una fase iniziale.
Applicazione
IVS 1000i: controllo qualità nel processo di etichettatura
Richiesta:
in una linea di imballaggio un'etichetta deve essere incollata sull'imballaggio primario. L'etichetta deve essere applicata correttamente prima che il prodotto passi all'imballaggio secondario.
Soluzione:
Grazie al campo visivo variabile e all'ampia portata, il nuovo IVS 1000i è in grado di individuare e misurare facilmente l'etichetta e di verificare se la sua applicazione sia avvenuta correttamente o meno.
IVS 1000i: rilevamento di colla nel processo di sigillatura di imballaggi secondari
Richiesta:
se per la sigillatura di imballaggi secondari viene impiegata della colla, occorre garantire che la colla venga applicata correttamente prima della sigillatura del cartone stesso.
Soluzione:
l'IVS 1000i è in grado di riconoscere, contare e misurare la lunghezza delle linee di colla e pertanto è l'ideale per queste applicazioni.
IVS 1000i: controllo qualità della tappatura nell'imbottigliamento di bevande
Richiesta:
in un impianto di imbottigliamento bevande occorre controllare se il tappo della bottiglia sia stato applicato correttamente.
Soluzione:
grazie alla sua ampia dotazione di strumenti, il nuovo Simple Vision Sensor IVS 1000i è in grado di stabilire se la bottiglia sia stata tappata in modo appropriato.
DCR 1000i: lettura simultanea di più codici 1D e 2D
Richiesta:
Su un imballaggio secondario sono applicati sia un codice 1D che un codice 2D. Per garantire la qualità, i codici devono essere scansionati prima che una confezione da 5 venga inserita in un cartone. Durante il processo, i codici devono essere identificati simultaneamente con un'unica scansione, indipendentemente dal tipo di codice.
Soluzione:
grazie alla decodifica multi-codice, il nuovo DCR 1000i è in grado di effettuare senza problemi la lettura o di singoli codici 1D e 2D oppure di un numero qualsiasi di codici 1D e 2D contemporaneamente.
DCR 1000i: lettura di codici stampati direttamente su materiali di imballaggio
Richiesta:
Un codice 2D è stampato direttamente su un imballaggio secondario. La decodifica di questi codici cosiddetti DPM è indispensabile ai fini della tracciabilità dei prodotti.
Soluzione:
Il Simple Vision Sensor DCR 1000i DPM offre un algoritmo di lettura ottimizzato, sviluppato appositamente per la decodifica di codici stampati direttamente su imballaggi.
DCR 1000i: Ispezione delle etichette scritte con verifica della qualità di stampa (OCV)
Richiesta:
Sulle confezioni sono riportati un codice, una data di scadenza e un numero di lotto. Il codice deve essere rilevato e l'impronta verificata allo stesso tempo per garantire che l'impronta sia presente, completa e leggibile.
Soluzione:
Il DCR 1000i OCV è in grado di identificare i codici 1D/2D contemporaneamente al confronto dell'impronta con un'immagine di riferimento appresa e di valutare se soddisfa o meno la qualità richiesta (valore di soglia regolabile).
Caratteristiche tecniche
| DCR 1000i ADJ-8F4-102-M4 | DCR 1000i ADJ-8F4-102-M4-TDPM | DCR 1000i ADJ-8F4-102-M4-TOCV | IVS 1000i ADJ-8F4-102-M4-TPRD | IVS 1000i ADJ-8F4-102-M4-TMEC | IVS 1000i ADJ-8F4-102-M4-TALL | IVS 1000i ADJ-8F4-102-M1-TPRD | IVS 1000i ADJ-8F4-102-M1-TMEC | IVS 1000i ADJ-8F4-102-M1-TALL | |
| Riconoscimento (luminosità, contrasto, pixel di superficie, pixel del bordo) | • | • | • | • | • | • | |||
| Localizzazione (superficie, bordo, forma) | • | • | • | • | • | • | |||
| Conteggio (superficie, bordo, forma) | • | • | • | • | |||||
| Misura (angolo, cerchio, distanza, punto a punto, punto a linea) | • | • | • | • | |||||
| Rilevamento di codici a barre | • | • | • | • | • | ||||
| Localizzazione di codici a barre | • | • | • | • | • | ||||
| Conteggio di codici a barre | • | • | • | • | • | ||||
| Rilevamento di codici a barre con marcatura DPM | • | • | |||||||
| Localizzazione di codici a barre con marcatura DPM | • | • | |||||||
| Conteggio di codici a barre con marcatura DPM | • | • | |||||||
| Verifica della qualità di stampa (OCV) | • |
| Dati ottici |
|
| Tipo | Alta risoluzione - M4; bassa risoluzione - M1 |
| Imager | Sony Global Shutter |
| Formato ottico | 1/2,9” |
| Risoluzione (H x V) | 1.440 x 1.080 Pixel; 736 x 480 Pixel |
| Dimensioni pixel (μm) | 3,45 x 3,45 |
| Frequenza max. dei fotogrammi (fps) | 30 |
| Zona di lavoro | 50 - 2.000 mm, a seconda dell'ottica |
| Lente | S-Mount, 4 distanze focali: 3.6, 8, 16, 25 mm |
| Larghezza della fessura | Tutte le lenti con diaframma f/4 o f/8 |
| Dati elettrici | |
| Alimentazione di corrente | 18 30 VCC |
| Corrente a vuoto (max.) | 1000 mA a 24V |
| Illuminazione interna | Illuminazione interna commutabile: high power rossa o high power bianca |
| Memoria flash / numero di attività | 16 GB / fino a 255 attività |
| Interfacce | I/O digitale, Ethernet 100 Mbit/s |
| Protocolli | TCP/IP, PROFINET, EtherNet/IP, FTP/SFTP |
| Ingresso / uscita digitale | 2 + 1 trigger esterno / 4 + 1 segnale Ready; tutti push-pull; corrente di carico max. 150 mA |
| Memoria delle immagini | Via FTP, SFTP / manualmente sul software Vision Studio |
| Dati meccanici | |
| Dimensioni (alt. x larg. x prof.) |
85 x 45 x 34 mm |
| Collegamento ottico | S-mount |
| Copertura dell’ottica | PMMA |
| Fissaggio | 4 filettature M3 |
Lista articoli
- Serie: DCR 1000i, DCR 1000i
- Funzioni software: Verifica della qualità di stampa, Conteggio codici...
- Tipi di codice leggibili: 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved, 2/5 Matr...
- Serie: DCR 1000i, DCR 1000i
- Funzioni software: DPM (codici direttamente stampati), Conteggio codi...
- Tipi di codice leggibili: EAN 8/13, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved...
- Serie: DCR 1000i, DCR 1000i
- Funzioni software: Riconoscimento codici, Conteggio codici, Lettura d...
- Tipi di codice leggibili: GS1 DataBar Limited, 2/5 Hong Kong, 2/5 IATA, 2/5 ...
- Serie: IVS 1000i
- Funzioni software: Localizzazione: superficie, bordo, forma, Conteggi...
- Tipi di codice leggibili: Micro QR, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved...
- Serie: IVS 1000i
- Funzioni software: Conteggio: superfici, bordi, forme, Localizzazione...
- Serie: IVS 1000i
- Funzioni software: Localizzazione: superficie, bordo, forma, Riconosc...
- Serie: DCR 1000i, DCR 1000i
- Funzioni software: Riconoscimento codici, Conteggio codici, Lettura d...
- Tipi di codice leggibili: Code 39, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved,...
- Serie: DCR 1000i, DCR 1000i
- Funzioni software: Lettura di codici 1D, Conteggio codici, Lettura di...
- Tipi di codice leggibili: Code 39, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved,...
- Serie: DCR 1000i, DCR 1000i
- Funzioni software: Conteggio codici, DPM (codici direttamente stampat...
- Tipi di codice leggibili: 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved, 2/5 Matr...
- Serie: IVS 1000i
- Funzioni software: Misura: angolo, cerchio, distanza, punto a punto, ...
- Tipi di codice leggibili: Micro QR, 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved...
- Serie: IVS 1000i
- Funzioni software: Riconoscimento dei pezzi: luminosità, contrasto, p...
- Tipi di codice leggibili: 2/5 Hong Kong, 2/5 IATA, 2/5 Interleaved, 2/5 Matr...
- Serie: IVS 1000i
- Funzioni software: Conteggio: superfici, bordi, forme, Localizzazione...
