HTU418B-400/4TX-M12

Sensor de ultrasonidos

Número de producto: 50124269

Icon Icon Icon
Serie 418B
Principio de funcionamiento Autorreflexiva con supresión de fondo
Incluye 2 tuercas de montaje M18
Versión especial Entrada de Teach
Alcance efectivo 0,025 ... 0,4 m
Alcance efectivo Alcance asegurado
Ángulo de apertura 9 °
Dirección de irradiación Frontal
Trayectoria cono de sonido Estándar
Frecuencia ultrasonido 310 kHz
Repetibilidad 0,15 %
Magnitud de referencia, repetibilidad Valor final
Deriva de temperatura, relativa 0,17 %/K
Circuito de protección Protección contra cortocircuito
Protección contra inducción
Protección contra polarización inversa
Tensión de alimentación UB 15 ... 30 V, CC
Ondulación residual 0 ... 10 %, De UB
Corriente en vacío 30 ... 50 mA
Número de entradas Teach 1 Unidad(es)
Tensión de conmutación high: 0,9 x UB
low: 0,1 x UB
Número de salidas digitales 1 Unidad(es)
Corriente de conmutación, máx. 150 mA
Elemento de conmutación Transistor, PNP
Principio de conmutación Contacto NA
Frecuencia de conmutación 7 Hz
Tiempo de respuesta 71 ms
Tiempo de inicialización 300 ms
Tipo de conexión Conector redondo
Tamaño de rosca M12
Material Metal
Número de polos 5 polos
Codificación Codificación A
Diseño Cilíndrico
Tamaño de rosca M18 x 1 mm
Dimensiones (Ø x L) 18 mm x 63 mm
Material de carcasa Metal
Carcasa de metal Latón niquelado
Material del convertidor de ultrasonidos Piezocerámica (contiene titanato circonato de plomo (PZT))
Peso neto 50 g
Tipo de indicación LED
Número de LED 2 Unidad(es)
Temperatura ambiente en servicio -25 ... 70 °C
Temperatura ambiente en almacén -30 ... 85 °C
Índice de protección IP 67
IP 68
Clase de seguridad III
Certificaciones c UL US
Sistema de normas vigentes IEC 60947-5-2
Número de arancel 85365019
ECLASS 5.1.4 27272803
ECLASS 8.0 27272803
ECLASS 9.0 27272803
ECLASS 10.0 27272803
ECLASS 11.0 27272803
ECLASS 12.0 27272803
ECLASS 13.0 27272803
ETIM 5.0 EC001849
ETIM 6.0 EC001849
ETIM 7.0 EC001849
ETIM 8.0 EC001849
Filtro
Lista de resultados: 27 productos encontrados
K-D M12A-5P-2m-FAB
Cable de conexión
Código: 50104574
  • Conexión: Conector redondo, M12
  • Versión: Axial, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 2.000 mm
Código: 50104574
K-D M12A-5P-5m-FAB
Cable de conexión
Código: 50104576
  • Conexión: Conector redondo, M12
  • Versión: Axial, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 5.000 mm
Código: 50104576
K-D M12W-5P-2m-FAB
Cable de conexión
Código: 50104575
  • Conexión: Conector redondo, M12
  • Versión: Acodado, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 2.000 mm
Código: 50104575
K-D M12W-5P-5m-FAB
Cable de conexión
Código: 50104577
  • Conexión: Conector redondo, M12
  • Versión: Acodado, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 5.000 mm
Código: 50104577
KD S-M12-5A-P1-020
Cable de conexión
Código: 50133859
  • Conexión: Conector redondo, M12
  • Versión: Axial, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 2.000 mm
Código: 50133859
KD S-M12-5A-P1-050
Cable de conexión
Código: 50133860
  • Conexión: Conector redondo, M12
  • Versión: Axial, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 5.000 mm
Código: 50133860
KD S-M12-5A-P1-100
Cable de conexión
Código: 50133861
  • Conexión: Conector redondo, M12
  • Versión: Axial, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 10.000 mm
Código: 50133861
KD S-M12-5A-P1-150
Cable de conexión
Código: 50137014
  • Conexión: Conector redondo, M12
  • Versión: Axial, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 15.000 mm
Código: 50137014
KD S-M12-5A-P1-250
Cable de conexión
Código: 50136146
  • Conexión: Conector redondo, M12
  • Versión: Axial, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 25.000 mm
Código: 50136146
KD S-M12-5A-P1-500
Cable de conexión
Código: 50137013
  • Conexión: Conector redondo, M12
  • Versión: Axial, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 50.000 mm
Código: 50137013
KD S-M12-5A-V1-020
Cable de conexión
Código: 50133855
  • Conexión: Conector redondo, M12
  • Versión: Axial, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 2.000 mm
Código: 50133855
KD S-M12-5A-V1-050
Cable de conexión
Código: 50133856
  • Conexión: Conector redondo, M12
  • Versión: Axial, Conector hembra
  • Número de polos: 5 Unidad(es)
  • Longitud de cable: 5.000 mm
Código: 50133856

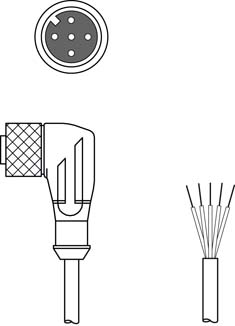

KD S-M12-5W-P1-020
