MLC 530 SPG Smart Process Gating

Zugangssicherungen mit Smart Process Gating - Die Innovation ohne "Muting-Sensoren"

Die Sicherheits-Lichtvorhänge MLC 530 SPG mit Smart Process Gating bieten eine platzsparende Alternative für​ Zugangssicherungen an Förderstrecken. Bei dieser innovativen Technologie erfolgt die Ablaufkontrolle in Verbindung mit der Anlagensteuerung. Diese Lösung benötigt keine Muting-Sensoren und arbeitet besonders zuverlässig.​

Übersicht

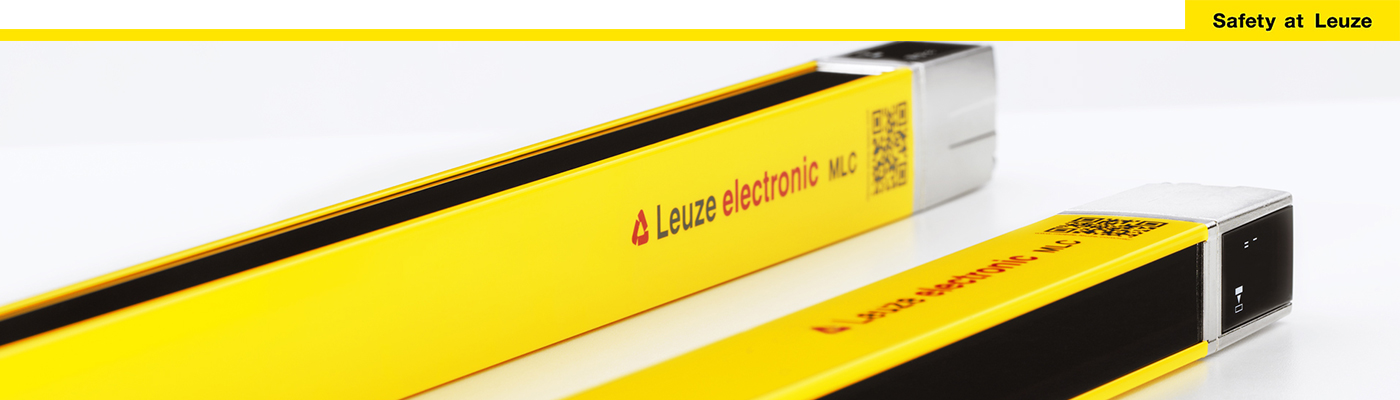

MLC_1400x400

Ihr Nutzen

  • Ermöglicht ein besonders kompaktes und platzsparendes Anlagen-design, da keine zusätzlichen Trigger-Sensoren notwendig sind​
  • Zuverlässige Durchfahrt des Förderguts, auch bei unvollständiger oder wechselnder Beladung
  • Keine Serviceeinsätze zur Ausrichtung von Trigger-Sensoren notwendig​
  • Der Ablauf startet nur in Verbindung mit der Anlagensteuerung und kann vom Betriebspersonal nicht umgangen werden. Diese bietet optimalen Schutz.​

Keine Trigger-Sensoren erforderlich

IPIC_MLC530-SPG_Operating_principle02_DE

Bei Smart Process Gating erfolgt die Ablaufkontrolle in Verbindung mit der Anlagensteuerung. Ein von der SPS bereitgestelltes Schaltsignal und die Unterbrechung des Schutzfelds durch das Fördergut werden als Trigger für die Aktivierung der Gating-Funktion genutzt. Zusätzliche Trigger-Sensoren sind nicht erforderlich.

Funktionsprinzip und Signalverlauf

Signalverlauf SPG

Die Gating-Funktion (Überbrückung des Schutzfelds) wird durch die korrekte Abfolge von Schaltsignal und Schutzfeldunterbrechung aktiviert und vom Lichtvorhang überwacht. Das Gating endet entweder automatisch nach Durchfahrt des Förderguts oder – für höhere Geschwindigkeiten der Förderstrecke – durch Rücksetzen des Schaltsignals.

Applikationen

Anforderung:
Die Zugangssicherung an den Palettenförderern soll den Zutritt von Personen zu dem Gefahrenbereich verhindern und gleichzeitig die Durchfahrt des Förderguts ermöglichen.

Lösung:
Die Sicherheits Lichtvorhänge MLC 530 SPG mit Smart Process Gating benötigen keine zusätzlichen Muting-Sensoren zur Überbrückung für das Fördergut. So können die Ausgabestationen besonders kompakt und platzsparend gestaltet werden.

APIC_IL_PA_MLC500_SPG_Access-Safeguarding_wl_700x500px

Zugangssicherung an Förderstrecken, mit Smart Process Gating

Anforderung:
Die Zugangssicherung soll den Zutritt von Personen zu dem Gefahrenbereich verhindern und gleichzeitig den Transport der Karosserien in diese Bereiche ermöglichen. Zusätzlich ist auch der Schließzustand der Pendelklappen zu überwachen.

Lösung:
Die Sicherheits Lichtvorhänge MLC 530 SPG mit Smart Process Gating benötigen keine zusätzlichen Muting Sensoren zur Überbrückung für das Fördergut. Die platzsparende Lösung garantiert hohe Verfügbarkeit und hohen Manipulationsschutz. Mit der Funktion Partielles Gating überwacht der Sicherheits Lichtvorhang mit seinen oberen Strahlen - welche immer aktiv sind - gleichzeitig auch die Pendelklappen.

3.30.2_Zugangssicherung der Lackierkabine

Technische Eigenschaften


Eigenschaften


MLC 530 SPG
Sicherheits-Lichtvorhang mit Schutzfeldlängen von 150 mm bis 3.000 mm im 150 mm Raster
Auflösungen 30 mm, 40 mm, 90 mm
Typ 4, Performance Level PL e, SIL 3
Parametrierung der Einstellungen über Pin-Belegung für einfache Inbetriebnahme und schnellen Tausch im Servicefall
Partielles Gating (obere Strahlen bleiben immer aktiv) für die Ausführung einer zweiten Sicherheitsfunktion
Ausblendung fester Objekte im Schutzfeld (Blanking)
Zuverlässiger Betrieb nebeneinander stehender Maschinen durch Kanalumschaltung und reduzierbare Reichweite
Weiter Temperaturbereich von -30 ... 55°C

Whitepaper Smart Process Gating
Safety - Produktübersicht (PDF, ~7 MB)
Safety Solutions - Flyer (PDF, ~0,8 MB)
MLC 530 SPG - Sicherheits-Lichtvorhänge - Flyer (PDF, ~1 MB)
