Supervisión de accesos en sistemas de transporte de varias líneas

La creciente automatización de máquinas e instalaciones exige más a los conceptos de seguridad necesarios. A menudo, conceptos clásicos como el muting quedan aquí limitados. Nuestras soluciones de seguridad innovadoras garantizan una seguridad ininterrumpida, un flujo eficiente de material y una alta disponibilidad de su instalación, incluso en procesos automatizados.

Los sistemas de transporte de varias líneas se extienden a menudo a lo largo de muchos metros. Por eso, los conceptos de seguridad usuales requieren un gran esfuerzo para proteger el acceso a la zona de peligro. La falta de conceptos de seguridad económicos conlleva en la práctica compromisos que requieren un alto grado de responsabilidad individual y disciplina por parte del personal operador. En especial, durante la salida de material pueden producirse brechas de seguridad, por ejemplo, lateralmente junto a la pista activa. En ese caso, técnicamente sería posible que el personal accediera a la zona de peligro durante el proceso de transporte. Si, además, se adoptan medidas de seguridad organizativas, a menudo se reduce también el grado de utilización de la instalación. Nuestra solución de seguridad para sistemas de transporte de varias líneas está optimizada especialmente para estos casos de aplicación. Con un trabajo de instalación mínimo, su innovador concepto de seguridad garantiza una seguridad ininterrumpida y un alto grado de utilización de la instalación.



Requisito:
La salida de los palets se lleva a cabo por líneas individuales que se alimentan a través de un transportador transversal. El transportador transversal y la zona de detrás de este deben estar protegidas contra el acceso de personas. El equipo de protección solo debe habilitar la línea por la que salen los palets.

Solución:
La protección de accesos se lleva a cabo mediante dos escáneres láser de seguridad alineados verticalmente. El control de la instalación envía al sistema de seguridad la información sobre qué línea va a emitir los palets y el sistema de seguridad ajusta el campo de protección para que el palet lo atraviese. Todo el proceso se monitoriza para garantizar la seguridad.

Principio de funcionamiento:

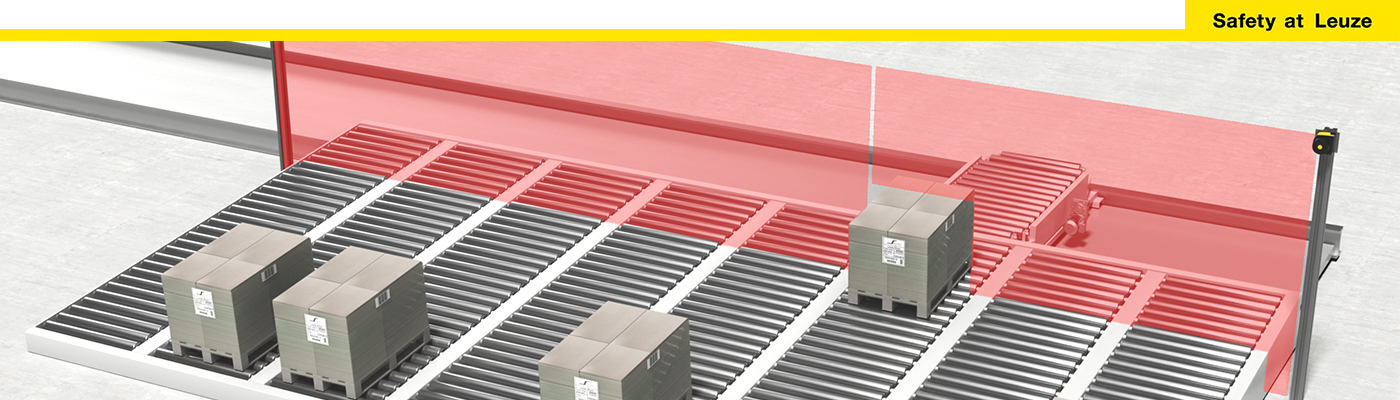

Los dos escáneres láser de seguridad generan un campo de protección vertical que se instala delante de la zona de peligro del sistema de transporte. Para la pista en la que debe salir el material, el PLC envía una señal de habilitación un poco antes de alcanzarse el campo de protección. Entonces, la solución de seguridad habilita para la pista deseada en el campo de protección una ventana de tamaño predefinido a través de la cual se puede transportar el material sin interrupciones. Todas las demás pistas permanecen protegidas por el campo de protección.
Una vez que el material ha pasado por la ventana abierta del campo de protección, el campo de protección vuelve a su estado original.

Sus ventajas de un vistazo

  • Supervisión continua de toda la zona de intercambio de hasta 10 líneas y un ancho de 9 m
  • Seguridad ininterrumpida durante los ciclos de transporte
  • Alta fiabilidad y disponibilidad
  • Protección óptima contra manipulaciones
  • Sin necesidad de instalar sensores de disparo adicionales
  • La solución de seguridad predesarrollada se adapta individualmente a su aplicación
  • Fácil de ampliar

Componentes del sistema y parámetros de seguridad

  Sensor de seguridad: escáner láser de seguridad RSL 400
Control de seguridad programable MSI 400
Programa de seguridad Leuze
PL d según ISO 13849-1, SILCL 2 según IEC 62061
Salida de seguridad bicanal
