Fotocélulas autorreflexivas
Diseñados para ofrecer un rendimiento de detección excepcional – construidos para impresionar

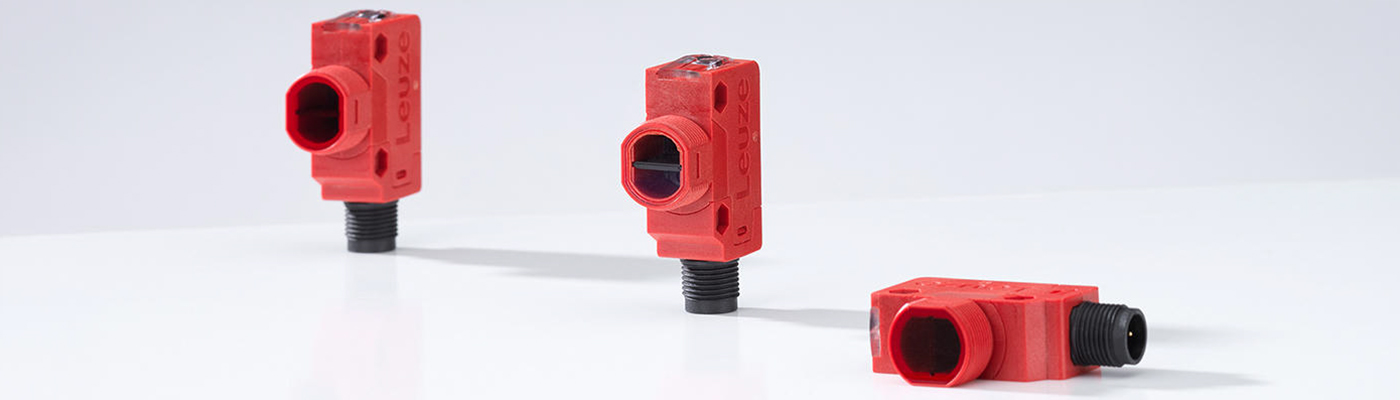

El HT28C de Leuze: rendimiento que marca la pauta en el sector
Cuando el rendimiento es un criterio imprescindible, la fotocélula autorreflexiva HT 28C con supresión de fondo es la elección ideal. Estos sensores combinan décadas de experiencia de Leuze en una serie que establece nuevos estándares. La tecnología de vanguardia y el rendimiento sobresaliente se alían con una rentabilidad excepcional: solo pagará por el rendimiento que necesite, y nada más.
El HT 28C está disponible con una variedad de fuentes de luz (Power PinPoint® LED, láser, infrarrojos), puntos de luz XL adicionales y diversos tipos de conexión. Los sensores con supresión de fondo ofrecen soluciones fiables y rentables para aplicaciones en diversos sectores: un rendimiento que se amortiza gracias a una mayor disponibilidad.
Diseño híbrido. Preparado para cualquier situación
Diseñada para ofrecer la máxima flexibilidad, la serie 28C incorpora una carcasa híbrida: una forma cúbica combinada con una rosca cilíndrica M18 y una salida óptica. Esto permite montar el sensor bien desde el lateral, utilizando los orificios de fijación integrados, o bien desde la parte frontal a través de una placa perforada mediante la pieza roscada M18. Para ambas opciones, Leuze ofrece sistemas de fijación y soportes adicionales que permiten una instalación especialmente rápida y sencilla. Las dimensiones compactas de la carcasa, de 15 x 38 x 32,3 mm, posibilitan una fácil integración incluso en espacios de instalación reducidos. Esto convierte a esta serie de sensores en un auténtico todoterreno industrial. Con el índice de protección IP69K y una carcasa con certificación ECOLAB, el sensor también es apto para entornos sensibles o adversos.
Sus ventajas
- Excelente supresión de fondo y bajo error de blanco y negro para una amplia gama de espacios de instalación, incluidos fondos variados y muy próximos, así como diferentes objetos
- Múltiples fuentes de luz (Power PinPoint® LED, láser, infrarrojos) y un punto de luz XL en una sola carcasa con total compatibilidad de montaje: un diseño mecánico adecuado para todas las aplicaciones
- Apto para su uso incluso en entornos adversos gracias al índice de protección IP69K: instálelo una vez y olvídese de él
- Puesta en marcha, configuración y ajuste sencillos gracias al Power PinPoint® LED
- Interfaz IO-Link para datos de diagnóstico y mantenimiento predictivo
- Carcasa compacta: Apto incluso para aplicaciones con espacio de instalación limitado
A destacar
Las fotocélulas autorreflexivas ópticas con Power PinPoint® LED utilizan una innovadora tecnología de fuente de luz. Gracias al LED de nuevo desarrollo, el sistema óptico del sensor genera un punto de luz que mantiene su tamaño, forma y uniformidad a lo largo de toda la zona de trabajo del sensor. Esto aumenta significativamente la fiabilidad del proceso y reduce en gran medida el esfuerzo necesario para la alineación y la puesta en marcha.
Así se obtiene una precisión del punto de detección considerablemente mayor, sobre todo en las fotocélulas autorreflexivas.
Gracias al ASIC más avanzado de Leuze y al protocolo IO-Link, la serie 28C ofrece capacidades de detección ampliadas sin concesiones.
Máxima estabilidad del proceso:
- Monitorización continua de la calidad de la señal para detectar desviaciones precozmente
- Los datos de diagnóstico exhaustivos, como las horas de funcionamiento, los contadores de objetos y el estado del equipo, permiten realizar el mantenimiento predictivo exactamente cuando es necesario
Mantenga un control total sobre su proceso:
- Amplia gama de funciones de temporización (temporizadores) para retardo de conexión/desconexión y supresión de impulsos
- Función de localización: Identifique rápidamente los sensores mediante LED parpadeantes
- Configuración rápida y sencilla de la asignación de pines
Sus ventajas: Mayor transparencia, mayor disponibilidad del sistema y menor tiempo de inactividad: para unos procesos más inteligentes y eficientes.
El sensor de la serie 28C ofrece una amplia variedad de puntos de luz y geometrías para satisfacer los requisitos de diversas aplicaciones.
El Power PinPoint® LED genera un punto de luz redondo y uniforme, lo que facilita la identificación de los puntos de conmutación exactos del sensor. Las características de respuesta fiables y precisas del sensor facilitan considerablemente su integración en la máquina. Este tipo de punto de luz mejora las aplicaciones con sistemas de funcionamiento en paralelo, así como la detección flexible de bordes delanteros.
La fuente de luz láser está diseñada para detectar incluso los objetos más pequeños. El punto de luz láser es la solución ideal incluso a la hora de detectar objetos a través de aberturas u orificios estrechos. También es la elección perfecta para aplicaciones que requieren un posicionamiento preciso o la detección de bordes delanteros.
La serie 28C también ofrece una solución óptima para objetos con superficies irregulares o perforadas, como placas de circuitos impresos o cestas de fruta: Incorpora una fotocélula autorreflexiva con un punto de luz XL que ignora las interferencias y perturbaciones allí donde otros sensores fallan.
El LED infrarrojo proporciona una opción adicional para distinguir entre diferentes colores y reducir los errores de blanco y negro.
Aplicación
Detección de cajas de cartón en sistemas transportadores
Requisito:
Se deben detectar piezas de cartón planas y sin plegar en un alimentador ancho. La posición, el tamaño y el color de las piezas en bruto pueden variar.
Solución:
Los modelos HT 28C o HT 28CI detectan de forma fiable las tiras de cartón de manera prácticamente independiente de su color, gracias a su bajísimo error de blanco y negro. La fuente de luz infrarroja ayuda a eliminar posibles interferencias del entorno.
Detección de objetos a través de aberturas
Requisito:
Los objetos deben detectarse a lo largo de una línea de transporte cerrada. El sensor está diseñado para detectar de forma fiable objetos en el túnel a través de una pequeña abertura. Las cubiertas varían en color, forma y acabado superficial.
Solución:
El HT 28CL1, con un punto láser enfocado, resulta ideal para detectar objetos a través de aberturas pequeñas. La excelente supresión del fondo y el error de blanco y negro extremadamente reducido garantizan una detección estable y reproducible.
Alimentación de bolsas de plástico en máquinas de envasado
Requisito:
Un sensor debe monitorizar la alimentación continua de bolsas de plástico desde el rollo. Se deben tolerar pequeñas variaciones en la posición y la superficie. Si se interrumpe la alimentación o el rollo está vacío, debe enviarse una señal para indicar que es el momento de cambiar el rollo.
Solución:
La fotocélula autorreflexiva HT 28C.XL posibilita la detección de objetos irregulares o parcialmente transparentes. Su carcasa híbrida permite una fácil integración en la máquina, lo que ahorra tiempo y costes durante la instalación y ofrece flexibilidad de montaje.
Características técnicas
| Característica | HT 28C |
| Principio de funcionamiento | Fotocélula autorreflexiva con supresión de fondo |
| Alcance efectivo | 0,005-0,45 m (Power PinPoint® LED) 0,005-0,6 m (LED, infrarrojo) 0,015-0,4 m (láser) 0,005-0,05 m (punto de luz XL) |
| Fuentes de luz | Power PinPoint® LED, rojo LED, infrarrojo láser, rojo (clase de láser 1) |
| Frecuencia de conmutación | 1000 Hz / 3000 Hz (láser) |
| IO-Link | V1.1 (COM2) |
| Manejo | Potenciómetro múltiple |
| Índice de protección | IP69K |
| Certificaciones | CE, UL, ECOLAB |
| Rango de temperatura | -40 °C a 60 °C -40 °C a 55 °C (láser) |
| Conexión | M12 / pigtail / cable |
| Dimensiones de la carcasa (An x Al x L) | 15 x 38 x 32,3 mm |
