RK46C.DXL3/PX-M12
Fotocélula reflexiva sin polarizar
Número de producto:
50125991
Lista de favoritos/de solicitudes
| Serie | 46C |
| Principio de funcionamiento | Principio de reflexión |
| Aplicación | Detección de objetos envueltos en película extensible Detección de objetos transparentes Detección de piezas pequeñas |
| Versión especial | Interfaz AS-i, conexión a través de módulo de acoplamiento Punto de luz extralargo (XL) |
| Alcance efectivo | 0,4 ... 4 m, Con reflector TK(S) 100x100 |
| Alcance efectivo | Alcance asegurado |
| Límite de alcance | Alcance típico |
| Límite de alcance | 0,4 ... 5,2 m, Con reflector TK(S) 100x100 |
| Longitud del campo de medición | 60 mm |
| Tipo de campo de detección | Haz de luz rectangular 40-60 mm |
| Fuente de luz | LED, Rojo |
| Longitud de onda | 620 nm |
| Circuito de protección | Protección contra cortocircuito Protección contra polarización inversa Protección transitoria |
| Tensión de alimentación UB | 10 ... 30 V, CC, Incl. ondulación residual |
| Ondulación residual | 0 ... 15 %, De UB |
| Corriente en vacío | 0 ... 20 mA |
| Número de salidas digitales | 1 Unidad(es) |
| Elemento de conmutación | Transistor, PNP |
| Principio de conmutación | De conmutación oscuridad |
| Frecuencia de conmutación | 250 Hz |
| Tiempo de respuesta | 2 ms |
| Tiempo de inicialización | 300 ms |
| Número de conexiones | 1 Unidad(es) |
| Función | Alimentación de tensión Señal OUT |
| Tipo de conexión | Conector redondo |
| Tamaño de rosca | M12 |
| Tipo | Conector macho |
| Material | Plástico |
| Número de polos | 4 polos |
| Codificación | Codificación A |
| Diseño | Cúbico |

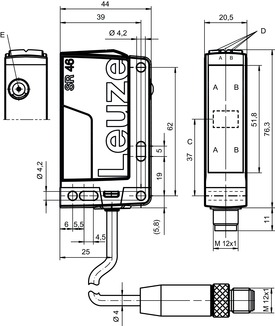

| Dimensiones (An x Al x L) | 20,5 mm x 76,3 mm x 44 mm |
| Material de carcasa | Plástico |
| Carcasa de plástico | PC-PBT |
| Material, cubierta de óptica | Plástico / PMMA |
| Peso neto | 60 g |
| Color de carcasa | Rojo |
| Tipo de fijación | Fijación pasante Mediante pieza de fijación opcional |
| Compatibilidad de materiales | ECOLAB |
| Tipo de indicación | LED |
| Número de LED | 2 Unidad(es) |
| Elementos de uso | Tecla Teach |
| Temperatura ambiente en servicio | -40 ... 60 °C |
| Temperatura ambiente en almacén | -40 ... 70 °C |
| Índice de protección | IP 67 IP 69K |
| Clase de seguridad | III |
| Certificaciones | c UL US |
| Sistema de normas vigentes | IEC 60947-5-2 |
| Número de arancel | 85365019 |
| ECLASS 5.1.4 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 10.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 13.0 | 27270902 |
| ETIM 5.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 8.0 | EC002717 |
