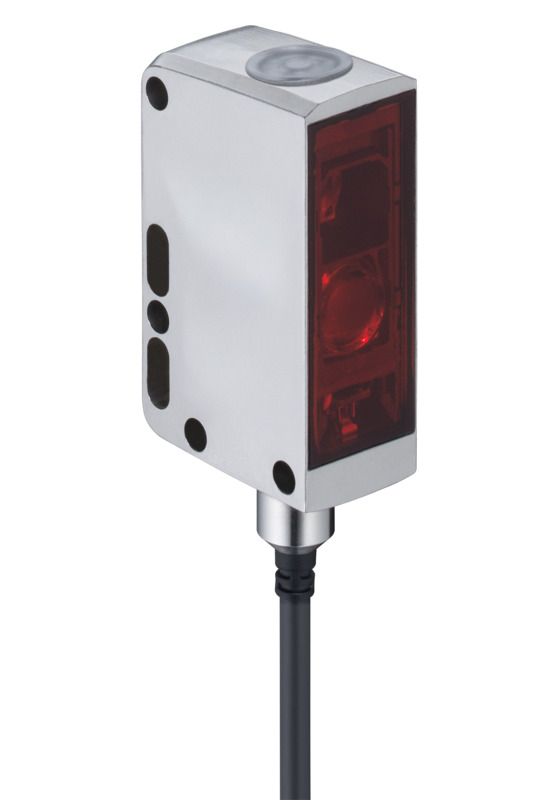

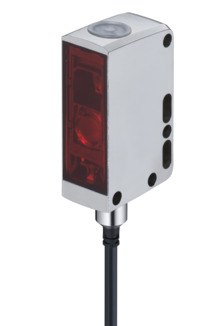

DRT35C.3/4P
Détecteur de référence dynamique
Réf. produit :
50153573
Disponible immédiatement
| Série | 35C |
| Principe de fonctionnement | Apprentissage de référence par rapport à l'arrière-plan |
| Portée de fonctionnement | 0,05 ... 0,15 m, Max. au dessus de la surface de référence |
| Plage de réglage | 50 ... 150 mm |
| Source lumineuse | LED, Rouge |
| Longueur d'onde | 640 nm |
| Forme du signal d'émission | Pulsé |
| Groupe de LED | Groupe exempt de risque (selon EN 62471) |
| Protection E/S | Protection contre l'inversion de polarité Protection contre les courts-circuits |
| Tension d'alimentation UN | 12 ... 30 V, CC, Y compris l'ondulation résiduelle |
| Ondulation résiduelle | 0 ... 15 %, d'UN |
| Consommation | 0 ... 40 mA |
| Nombre de sorties de commutation numériques | 2 pièce(s) |
| Type | Sortie de commutation numérique |
| Organe de commutation | Transistor, PNP |
| Principe de commutation | Commutation claire |
| Organe de commutation | Transistor, PNP |
| Principe de commutation | Commutation foncée |
| Fréquence de commutation | 750 Hz, (niveau d'apprentissage 1 : 500 Hz) |
| Temps de réaction | 0,66 ms |
| Temps d'initialisation | 300 ms |
| Nombre de connexions | 1 pièce(s) |
| Fonction | Alimentation en tension Signal OUT |
| Type de connexion | Câble |
| Longueur de câble | 2.000 mm |
| Matériau de gaine | PVC |
| Couleur de câble | Noir |
| Nombre de brins | 4 brins |
| Section des brins | 0,2 mm² |
| Dimensions (l x H x L) | 18,8 mm x 55,3 mm x 32,4 mm |
| Matériau du boîtier | Inox |
| Matériau élément de commande | Plastique (POM Hostaform C9021, Copolyester Tritan TX1001), étanche à la diffusion |
| Rugosité du boîtier | Ra ≤ 0,8, Valeur typique pour le boîtier inox |
| Boîtier en inox | AISI 316L, DIN X2CrNiMo17132, W.Nr1.4404 |
| Matériau de la fenêtre optique | Plastique (PMMA+) avec couche protectrice en indium anti-rayures |
| Poids net | 120 g |
| Couleur du boîtier | Argent |
| Type de fixation | Fixation traversante Par pièce de fixation en option |
| Compatibilité des matériaux | CleanProof+ ECOLAB Johnson Diversey |
| Type d'affichage | LED |
| Nombre de LED | 2 pièce(s) |
| Éléments de commande | Bouton d'apprentissage |
| Fonction de l'élément de commande | Apprentissage par rapport à la surface de référence |
| Température ambiante, fonctionnement | -40 ... 60 °C, (70 °C ≤15min) |
| Température ambiante, stockage | -40 ... 70 °C |
| Indice de protection | IP 67 IP 68 IP 69K |
| Classe de protection | III |
| Homologations | c UL US |
| Normes de référence | CEI 60947-5-2 |
| Numéro de tarif douanier | 85365019 |
| ECLASS 5.1.4 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 10.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 13.0 | 27270903 |
| ECLASS 14.0 | 27270903 |
| ECLASS 15.0 | 27270903 |
| ETIM 5.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 9.0 | EC001821 |
| ETIM 10.0 | EC001821 |
