Voorgemonteerde signaalzuilen
Overzicht
Nieuw signaalzuil-portfolio voor industriële signalering

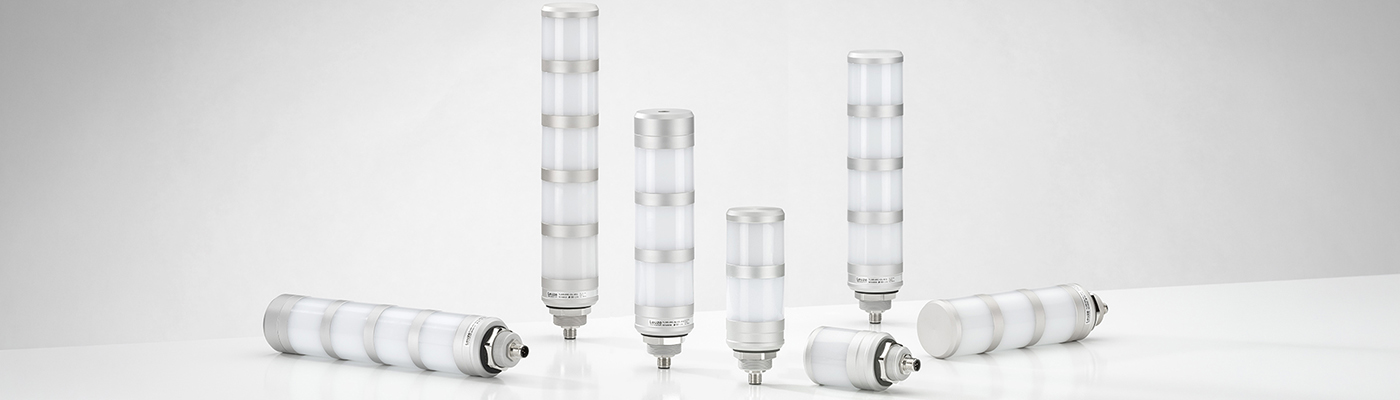

De nieuwe signaalzuilen uit de serie TL 305 in een robuuste aluminiumbehuizing, maken door hun felle en homogene verlichting een zeer betrouwbare signalering mogelijk. Ze zijn voorgeproduceerd met 3, 4 of 5 segmenten. De modellen met IO-Link-interface TL 305-IOL bieden met verschillende bedrijfsmodi een grote flexibiliteit en een vrijwel onbeperkte kleurkeuze. Door de drie externe trigger-ingangen kunnen de signaalzuilen met 8 vooringestelde kleur- en lichtcombinaties direct worden ingezet. De signaallampen TL 305 met voorgedefinieerde kleurtoewijzing kunnen eenvoudig worden geïnstalleerd. Elk segment kan individueel worden aangestuurd via digitale ingangen. Alle signaalzuilen zijn optioneel verkrijgbaar met een akoestische signaalgever.
Uw voordeel
- Sterk signaaleffect en goede zichtbaarheid door een homogene en felle verlichting van de individuele segmenten voor het professioneel signaleren van visualiseren van de gewenste informatie, processen en toestanden
- De grote flexibiliteit en individuele configureerbaarheid (bijv. onbeperkte kleurenkeuze per segment) van de IO-Link-varianten, maakt een breed scala aan toepassingen in de meest uiteenlopende industriële applicaties mogelijk
- Eenvoudig te installeren met M30 schroefdraad en M12 connector
- Directe inzetbaarheid, ook van de IO-Link versie TL 305-IOL, dankzij de drie externe triggeringangen
- Verschillende bedrijfsmodi voor een flexibele toepassing van de signaalzuil: segment- en level-modus (TL 305-IOL)
- Compacte signaalzuil van aluminium met hoogwaardig en robuust design voor gebruik in veeleisende industriële omgevingen
Hoogtepunten
Groot signaaleffect
De signaalzuilen uit de serie TL 305 onderscheiden zich in de markt door een bijzonder groot signaaleffect. De individuele segmenten branden zeer fel, gelijkmatig en over het gehele oppervlak en zorgen ook op grote afstand voor een goede zichtbaarheid rondom.
De geschikte oplossing voor elke toepassing
Het nieuwe portfolio signaalzuilen omvat oplossingen voor vele toepassingen. De voorgeconfigureerde lampen zijn verkrijgbaar met 3 tot 5 segmenten en daarnaast ook met of zonder akoestische signaalgever. De TL 305 modellen met vast gedefinieerde kleuren zijn direct inzetbaar. Elk segment kan separaat worden aangestuurd via een digitale ingang. De TL 305-IOL signaalzuilen met een IO-Link-interface met individueel aanstuurbare segmenten en verschillende bedrijfsmodi bieden meer flexibiliteit. Alle modellen onderscheiden zich met een aluminiumbehuizing met een robuust en hoogwaardig design.
Signaalzuilen met IO-Link: Individuele configuratie en besturing
De nieuwe signaalzuilen TL 305-IOL kunnen eenvoudig worden geconfigureerd en aangestuurd via de IO-Link-interface. Individuele functies kunnen ook tijdens bedrijf worden geparametreerd.
Er kan worden gekozen uit verschillende bedrijfsmodi:
- In de Segment Mode kunnen de individuele segmenten via IO-Link individueel worden aangestuurd. Kleuren, intensiteit en lichtbeelden kunnen individueel worden geconfigureerd.
- In de Level Mode kunnen vulniveaus worden gevisualiseerd (bottom-top, top-bottom, voortschrijdend of cumulerend). Zowel de achtergrondkleur (inactief segment) als de kleur voor de vulniveauweergave (actief segment) zijn configureerbaar.
- In de External Trigger Mode kunnen ook zonder IO-Link-verbinding acht vooringestelde, resp. door de gebruiker gedefinieerde configuraties voor kleuren en signaalbeelden via de drie externe trigger-ingangen worden aangestuurd. De signaalzuilen zijn hierdoor direct inzetbaar.
Applicatie
Toegangscontrole bij installaties en transportbanden
Opgave:
Machinegedeelten of transportbandgedeelten zijn voor onderhouds- en reinigingswerkzaamheden uitgerust met deuren. Tijdens bedrijf moeten de deuren gesloten blijven en veiligheidstechnisch worden bewaakt.
Oplossing:
Signaallampen TL 305 bewaken in combinatie met een veiligheidsnaderingssensor RD 800 de deuropening. Bij een geopende deur volgt een visuele en/of akoestische waarschuwing.
Visualisering van logistieke processen en verzendprocessen
Opgave:
In een sorteercentrum worden pakketten gesorteerd. Als een deel van een transportband vrijwel volledig bezet is met dozen, moeten ze worden verwijderd, zodat storingen in het procesverloop worden vermeden.
Oplossing:
De signaalzuilen TL 305 laten zien hoe vol de transportband is. De rondom zichtbare en felle lampen zorgen voor wrijvingsloze processen. Om de lampen op een gewenste hoogte te monteren, kunnen meerdere verlengbuizen op elkaar worden geschroefd.
Procesbewaking bij machines en installaties
Opgave:
De bedrijfstoestand van een gereedschapsmachine moet worden bewaakt. Bij geplande onderhoudstaken of problemen bij de installatie moet de machineoperator snel kunnen reageren.
Oplossing:
De individueel configureerbare signaalzuilen TL 305-IOL kunnen zeer flexibel via de IO-Link-interface worden geparametreerd. De machinestatus kan via verschillende helderheden, lichtbeelden, kleuren of toonhoogten worden gesignaleerd.
Overzicht van voorgeproduceerde signaalzuilen:
| Type signaalzuil |
TL 305-IOL |
TL 305 |
D9 |
A7 |
| Voorgeproduceerde of modulaire signaalzuil | voorgeproduceerd | voorgeproduceerd | voorgeproduceerd | voorgeproduceerde varianten verkrijgbaar |
| Interface | IO-Link | - | - | - |
| Diameter, resp. maten van de signaalzuil | 50 mm | 50 mm | 90 mm x 194 mm x 45 mm | 70 mm |
| Voedingsspanning UB | 18 ... 30 V, DC | 24 V, DC | 24 V, AC/DC, 10% | 24 V, DC, 10% |
| Beschermingsgraad | IP65 (zonder akoestische signaalgever) IP20 (met akoestische signaalgever) | IP65 (zonder akoestische signaalgever) IP20 (met akoestische signaalgever) | IP 65 | IP 66 |
| Type signaalgeving | akoestisch, visueel | akoestisch, visueel | akoestisch, visueel | akoestisch, visueel |
| Aantal segmenten, resp. kappen | 3, 4, 5 | 3, 4, 5 | 3 | 1, 3, 4 |
| Signaalbeeld | Lamp brandt permanent, knipperlicht, flitslicht | Lamp brandt permanent | Lamp brandt permanent | Knipperlicht, lamp brandt permanent |
| Signaalkleuren | Individueel configureerbaar | rood, oranje, groen, blauw, wit | rood, oranje, groen | rood, oranje, groen, multicolor |
| Toonsoort | Continue toon, pulstoon (twee versies) | Ononderbroken toon | Continue toon, pulstoon | Continue toon, pulstoon |
| Type aansluiting | M12 connector | M12 connector | Klem | Leiding met open uiteinden, M12 connector |
| Materiaal behuizing | Aluminium | Aluminium | Kunststof (PC) | Kunststof (PC-ABS) |
| Toebehoren | Montagevoet, verlengbuis, bevestigingshoekprofiel | Montagevoet, verlengbuis, bevestigingshoekprofiel | - |
Bevestigingshoekprofielen |
Toebehoren voor wandmontage en vrijstaande montage
De signaalzuilen TL 305 kunnen eenvoudig worden geïnstalleerd (M30 schroefbevestiging, M12 connector). Geschikt toebehoren vereenvoudigt de montage:
Montagevoet voor eenvoudige en snelle montage van de signaalzuil.
Een verlengingsbuis maakt een variabele bevestigingshoogte mogelijk. Door meerdere verlengbuizen in elkaar te schroeven, kan de hoogte individueel worden vastgelegd.
Montagehoekprofiel voor 90° montage.
