ODSL 96B M/C6-2000 Ex d
Optischer Abstandssensor
Artikelnummer:
50106735
Sofort verfügbar
| Serie | 96 |
| Art des Tastsystems | gegen Objekt |
| Sonderausführung | Ex-Geschützt |
| Lichtquelle | Laser, rot |
| Wellenlänge | 655 nm |
| Laser Klasse | 2, IEC/EN 60825-1:2014 |
| Pulsdauer | 22 µs |
| Lichtfleckgröße [bei Sensorabstand] | 2 mm x 6 mm [2.000 mm] |
| Art der Lichtfleckgeometrie | rechteckig |
| Messbereich | 150 ... 2.000 mm |
| Auflösung | 1,0 ... 3,0 mm |
| Genauigkeit | 1,5 % |
| Bezugsgröße Genauigkeit | Messabstand |
| Wiederholgenauigkeit | 0,5 % |
| Bezugsgröße Wiederholgenauigkeit | Messabstand |
| Messzeit | 1 ... 5 ms |
| Temperaturdrift | 0,02 %/K |
| Referenzierung | Nein |
| Schwarz-/ Weiß-Verhalten | 1 % |
| Optisches Abstandsmessprinzip | Triangulation |
| Schutzbeschaltung | Kurzschlussschutz Transientenschutz Verpolschutz |
| Versorgungsspannung UB | 18 ... 30 V, DC |
| Anzahl digitaler Schalteingänge | 1 St. |
| Art | Digitaler Schalteingang |
| Anzahl Analogausgänge | 1 St. |
| Anzahl digitaler Schaltausgänge | 1 St. |
| Art | Strom |
| Art | Digitaler Schaltausgang |
| Schaltelement | Transistor, Gegentakt |
| Art des Anschlusses | Leitung |
| Leitungslänge | 15.000 mm |
| Aderzahl | 5 -adrig |

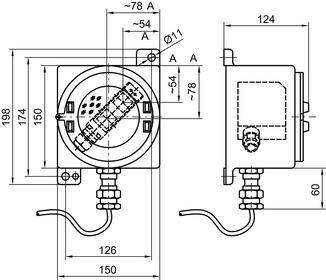

| Abmessung (B x H x L) | 150 mm x 150 mm x 124 mm |
| Werkstoff Gehäuse | Metall |
| Gehäuse Metall | Aluminiumlegierung |
| Werkstoff Optikabdeckung | Glas |
| Nettogewicht | 3.941 g |
| Art der Anzeige | LED |
| Art der Konfiguration/Parametrierung | Software |
| Bedienelemente | Folientastatur PC-Software |
| Umgebungstemperatur Betrieb | -20 ... 50 °C |
| Umgebungstemperatur Lagerung | -30 ... 70 °C |
| Ex-Gerätekategorie | 2D 2G |
| Ex-Zone | 1 21 |
| Schutzart | IP 67 IP 69K |
| Schutzklasse | II |
| Gültiges Normenwerk | IEC 60947-5-2 |
| Zolltarifnummer | 90318020 |
| ECLASS 5.1.4 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 10.0 | 27270801 |
| ECLASS 11.0 | 27270801 |
| ECLASS 12.0 | 27270916 |
| ECLASS 13.0 | 27270916 |
| ECLASS 14.0 | 27270916 |
| ECLASS 15.0 | 27270916 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 9.0 | EC001825 |
| ETIM 10.0 | EC001825 |
