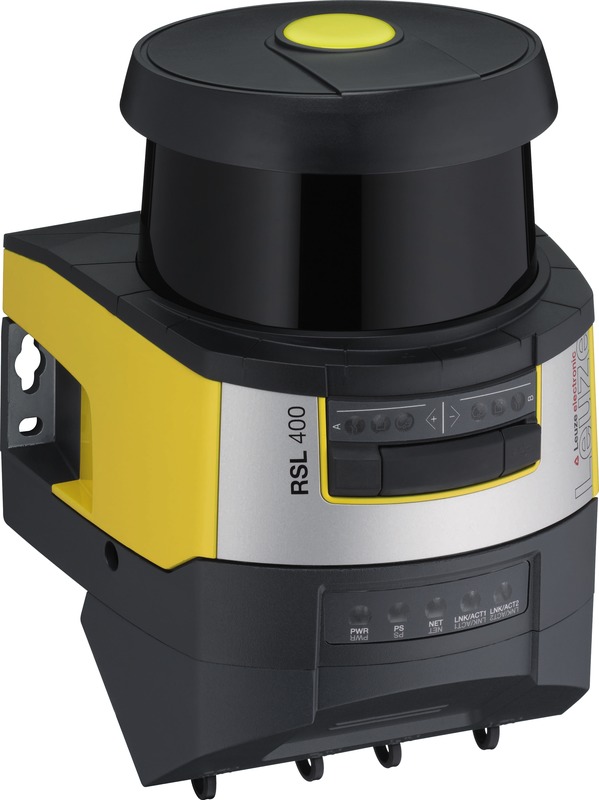

RSL420P-XL/CU400P-AIDA

Escáner láser de seguridad

Número de producto: 53800307

Bajo pedido

Icon Icon Icon Icon Icon Icon
Serie RSL 400
Aplicación Protección de accesos fija
Protección de zonas peligrosas fija
Protección de zonas peligrosas móvil
Protección lateral móvil
Versión especial Conforme a AIDA
Funciones PROFIsafe
Rearranque Bloqueo de inicio/reinicio (RES), seleccionable
Tipo 3, IEC/EN 61496
SIL 2, IEC 61508
SILCL 2, IEC/EN 62061
Performance Level (PL) d, EN ISO 13849-1
PFHD 9E-08 por hora
Duración de utilización 20 Años, EN ISO 13849-1
Categoría 3, EN ISO 13849
Resolución (ajustable) 30/40/50/60/70/150 mm
Alcance mínimo ajustable 50 mm
Cantidad de pares de campos, conmutables 10
Cantidad de grupos de cuatro campos, conmutables -
Cantidad de funciones de protección 1 Unidad(es)
Cantidad de configuraciones de sensor independientes 1
Reflectividad, mín. 1,8 %
Alcance 0 ... 8,25 m
Número de pares de campos 10
Alcance 0 ... 20 m
Tamaño de objeto 150 mm x 150 mm
Reflectividad, mín. 10 %
Fuente de luz Láser, Infrarrojo
Longitud de onda 905 nm
Láser de clase 1, IEC/EN 60825-1:2014
Forma de señal de emisión Pulsado
Frecuencia de recurrencia 90 kHz
Resolución angular 0,1 °
Área angular 270 °
Circuito de protección Protección contra sobretensiones
Tensión de alimentación UB 24 V, CC, -30 ... 20 %
Consumo de corriente (sin carga), máx. 900 mA, (Utilizar fuente de alimentación con 3 A)
Consumo de potencia, máx. 22 W, Con 24 V adicionalmente carga de salida
Cantidad de salidas de señalización, configurables 4 Unidad(es)
Tiempo de respuesta 80 ms, ≥
Tipo PROFINET
Función Proceso
PROFINET Device Equipo según espec. V2.3.4
GSDML GSDML según espec. V2.3.2
Perfil PROFINET/PROFIsafe
Conformance Class C
Clase de la carga de red III
Security Level 1
Funcionalidad switch Switch con 2 puertos compatible con IRT según IEEE 802, integrado en unidad de conexión
Características de los puertos Auto-Crossover
Auto-Negotiation
Auto-Polarity
I&M 0 - 4
Topologías soportadas Cliente MRP
SNMP
Señales de conmutación de seguridad 1 Unidad(es)
Tipo Bluetooth, Ethernet, USB
Función Configuración/parametrización
TCP/IP
Conexión Conector M12, 4 polos, codificación D
Función Configuración/parametrización
Banda de frecuencias 2.400 ... 2.483,5 MHz
Potencia de emisión irradiada Máx. 4,5 dBm (2,82 mW), clase 2
Función Configuración/parametrización
Conexión USB 2.0 Mini-B, hembrilla
Velocidad de transmisión, máx. 12 Mbit/s
Longitud de cable ≤ 5m
Con cables activos son posibles mayores longitudes de los cables.
Número de conexiones 4 Unidad(es)
Función Alimentación de tensión
Tipo de conexión PROFINET push-pull 24 V
Función Ethernet, entrada
Tipo de conexión PROFINET RJ45 push-pull IEC 61076-3-117 var. 14
Función Ethernet, salida
Tipo de conexión PROFINET RJ45 push-pull IEC 61076-3-117 var. 14
Función Alimentación de tensión
Tipo de conexión PROFINET push-pull 24 V

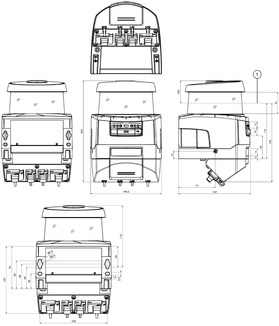

Dimensiones (An x Al x L) 140,2 mm x 200 mm x 142 mm
Material de carcasa Metal
Plástico
Carcasa de metal Fundición a presión de cinc
Material, cubierta de óptica Plástico/PC
Peso neto 4.500 g
Color de carcasa Amarillo, RAL 1021

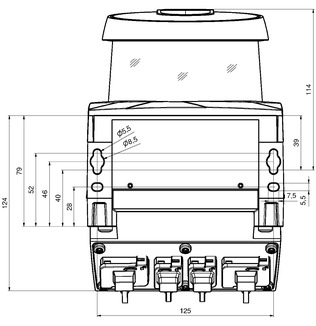

Tipo de fijación Fijación pasante
Mediante pieza de fijación opcional
Placa de montaje
Tipo de indicación Indicación alfanumérica
Indicador LED
Número de LED 10 Unidad(es)
Tipo de configuración/parametrización Software Sensor Studio
Elementos de uso Software Sensor Studio
Temperatura ambiente en servicio 0 ... 50 °C
Temperatura ambiente en almacén -20 ... 60 °C
Humedad del aire relativa (sin condensación) 15 ... 95 %
Índice de protección IP 65
Clase de seguridad III, EN 61140
Certificaciones TÜV Süd
Método de prueba CEM según norma DIN 40839-1/3
EN 61496-1
Método de prueba oscilación según norma EN 60068-2-6
Método de prueba impacto permanente según norma IEC 60068-2-29
Patentes de EE.UU. US 7,656,917 B
US 7,696,468 B
US 8,520,221 B
US 10,304,307B
Número de arancel 85365019
ECLASS 5.1.4 27272705
ECLASS 8.0 27272705
ECLASS 9.0 27272705
ECLASS 10.0 27272705
ECLASS 11.0 27272705
ECLASS 12.0 27272705
ECLASS 13.0 27272705
ECLASS 14.0 27272705
ETIM 5.0 EC002550
ETIM 6.0 EC002550
ETIM 7.0 EC002550
ETIM 8.0 EC002550
ETIM 9.0 EC002550
