Etikettenerkennung

Mit Gabelsensoren können Etiketten unterschiedlichster Materialkombinationen und Oberflächen präzise und schnell auch bei hohen Bahngeschwindigkeiten detektiert werden. Das Portfolio umfasst unterschiedliche Bauformen und Funktionsprinzipen – von Licht bis Ultraschall. Diese Gabelsensoren sind im Slim-Line-Design, d.h. einer reduzierten Schenkelhöhe mit 3 mm Gabelweite für den Einbau direkt an der Spendekante verfügbar. Außerdem bieten sie eine ALC- (Auto Level Control) Funktion für höchste Funktionsreserve durch selbstständige Optimierung der Schaltschwelle. Sie sind einfach einzustellen, wahlweise per Potentiometer , über eine verriegelbare Teach-Taste oder einen Teach-Eingang.

Neues Gabelsensor-Portfolio mit weltweit erstem Kombi-Gabelsensor GSX14E

Gabelsensoren für Etikettiermaschinen in der Verpackungsindustrie

In der Verpackungsindustrie werden Etiketten in verschiedenen Formen und Größen sowie aus unterschiedlichen Materialien und Beschaffenheiten mit Hilfe von Etikettiermaschinen auf Produkte und Verpackungen aufgebracht. Entscheidend ist dabei die Qualität des Etikettensitzes. Dieser beschreibt die präzise Positionierung des Etiketts auf dem Produkt bzw. der Verpackung auch bei hohen Bandgeschwindigkeiten. Um eine hohe Qualität des Etikettensitzes zu gewährleisten, müssen die Etiketten sicher erkannt werden. Für diese Aufgabe werden Gabelsensoren eingesetzt. Gabelsensoren vereinen Sender und Empfänger in einem Gerät und verfügen daher über eine hohe Betriebssicherheit. Sie zeichnen sich durch eine einfache Montage ohne Justageaufwand sowie eine hohe Empfindlichkeit aus.

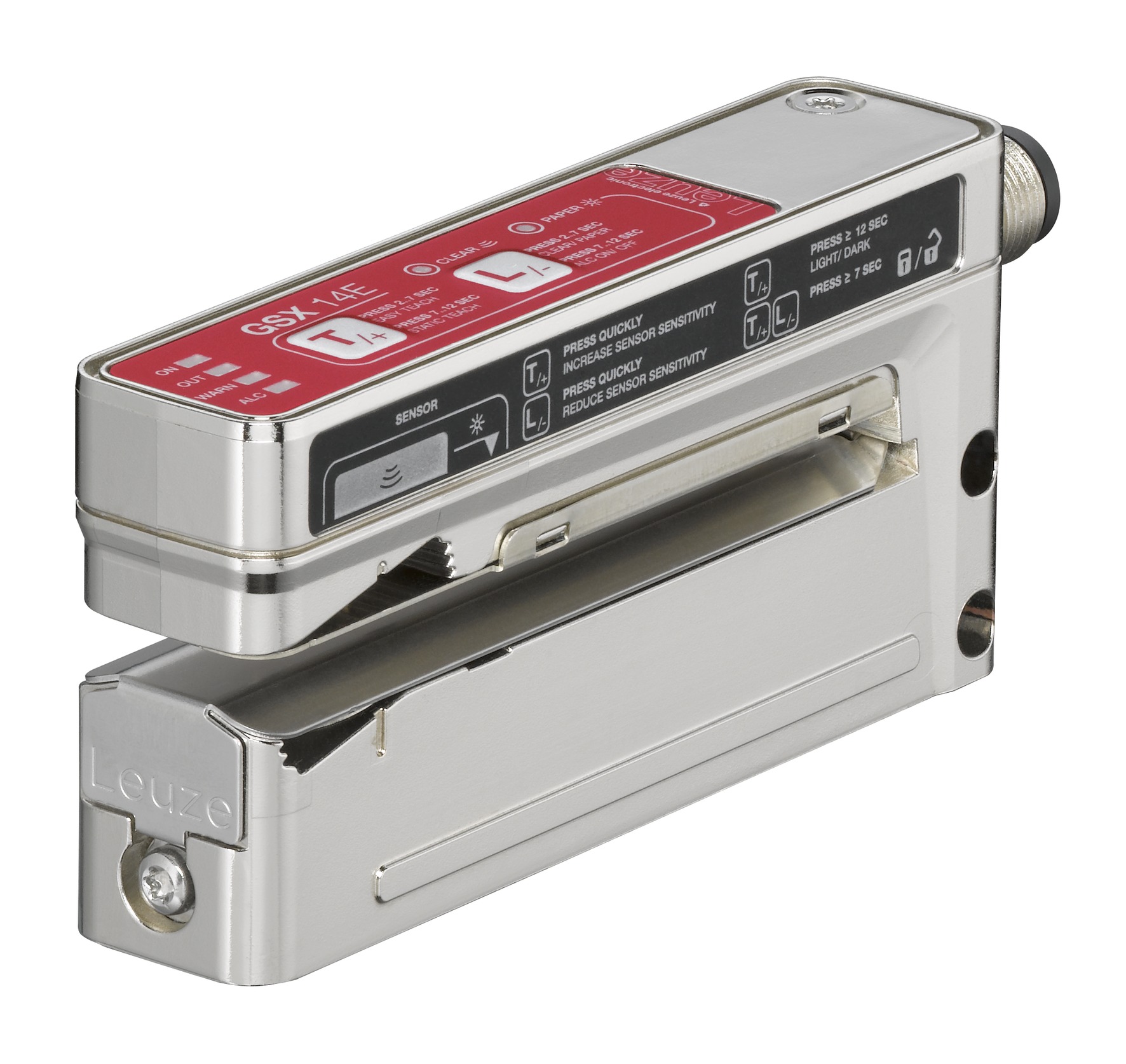

Weltneuheit GSX14E: 2in1 Gabelsensor

Der Gabelsensor GSX ist der weltweit erste seiner Art, welcher die beiden Detektionsprinzipien Ultraschall und Licht in einem Gehäuse kompakt kombiniert. Damit vereint er die Vorteile beider Prinzipien und ist sehr flexibel einsetzbar. Er erkennt zuverlässig, schnell und positionsgenau eine hohe Vielfalt von Etiketten, unabhängig von deren Material und Beschaffenheit. Selbst Etiketten aus inhomogenen Cavitated BOPP-Material lassen sich durch das optische Funktionsprinzip sicher erkennen. Besonders eignet sich der Gabelsensor daher für Applikationen, in denen verschiedenste Arten von Etiketten erkannt werden müssen und bislang oftmals mehrere verschiedene Gabelsensoren erforderlich waren.

Universeller Einsatz zur Detektion aller Arten von Etikettenmaterial.
Der Anwender spart damit nicht nur Platz, sondern auch Aufwand und Kosten bei Montage und Inbetriebnahme.
Perfekt für Etikettiermaschinen, auf denen verschiedene Etikettentypen laufen.

Ihr Nutzen

Zuverlässige Detektion von Etiketten verschiedenster Materialien und Beschaffenheiten sichert hohen Maschinendurchsatz und vermeidet Stillstände.
Keine Justage-Arbeiten beim Wechsel von Etikettenrollen notwendig. Die verkürzten Rüstzeiten ermöglichen höhere Produktionsmengen.
Schnelles und einfaches Einrichten des Sensors durch einfaches Einlernen der Etikett-Träger-Kombination über die Teach-Taste. Dabei ist nur eine universelle Montageposition für alle Objekte notwendig.
Zuverlässiger Betrieb auch bei Verschmutzungen und Materialschwankungen im Etiketten- und Trägermaterial durch automatische Nachregelung der Schaltschwelle.
IO-Link für die einfache Integration von Zusatzfunktionen in die Maschinensteuerung, z. B. einfacher Formatwechsel bei Rollenwechsel durch eine Rezepturverwaltung, Fern-Teachen des Sensors oder Sperrung der Tasten

Direkt zur Artikelauswahl GSX14E

Highlights im Portfolio

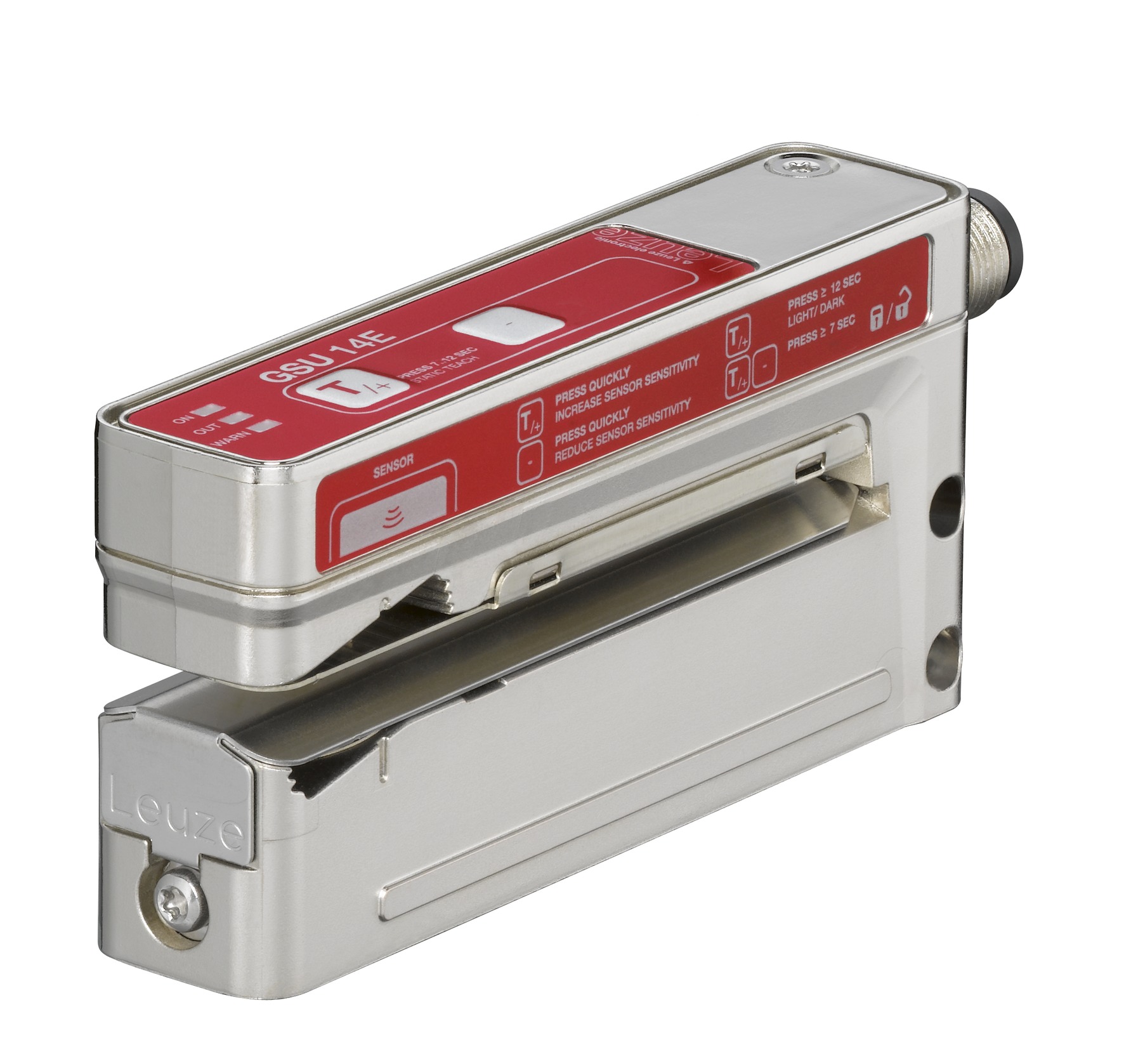

GSU14E mit IO-Link: Einfache Konfiguration + Rezepturverwaltung möglich

Oftmals müssen verschiedene Etikettenformate aus unterschiedlichsten Materialien auf einer Etikettiermaschine detektiert werden. Um Rüstzeiten bzw. das erneute Teachen des Gabelsensors bei einem Rollenwechsel auf einen neuen Etikettentyp zu vermeiden, kann per IO-Link Schnittstelle eine komfortable Formatumstellung auf einen anderen Etikettentyp durchgeführt werden, indem der jeweilige Teachwert des Etiketts auf den Gabelsensor geladen wird.

Komfortable Formatumstellung auf einen anderen Etikettentyp durch Laden des jeweiligen Parametersatzes inklusive Teachwert auf den Gabelsensor
Keine Rüstzeiten und kein erneutes Teachen des Gabelsensors bei einem Rollenwechsel
Einfacher Formatwechsel durch Auswahl des passenden Parametersatzes zum zugehörigen Etikettenformat
Komfortable Auswahl des Parametersatzes direkt über das HMI (Human Machine Interface) möglich

IGSU14E mit easyTeach und ALC-Funktion

Einfache Konfiguration über zwei Tasten und easyTeach Funktion, die sich selbstständig beendet. ALC (Auto-Level-Control) für automatische Empfindlichkeitsnachregelung im Betrieb.

Automatische Nachregelung spart erneute Einstellung bei sich ändernder Materialbeschaffenheit der Etiketten bzw. des Trägers und sorgt so für eine höhere Anlagenverfügbarkeit
Signifikant höhere Funktionssicherheit durch Schaltschwellenoptimierung
Reduzierte Stillstandszeiten auf Grund von Materialschwankungen beim Etikett oder Träger

IGSU14E Splice Detection zur Klebestellenerkennung

Für die sichere Erfassung von Klebestellen an Papier-, Folien- oder Kunststoffbahnen geeignet. Mit integrierter Bahnrisserkennung. Einfaches Teachverfahren auf Bahn mit oder ohne Klebestellentransport. Schaltsignal mit Impulsverlängerung (ausschaltbar). Darstellung von Teachfehlern oder Bahnriss über Warnausgang oder IO-Link Schnittstelle.

Welcher Sensor eignet sich für welche Etikett-Träger-Kombination?


		Etikett	Nicht transparent	Transparent	Metallisiert	Booklet	Cavitated BOPP
		Trägermaterial
GS63B, GS61	Optisch	Nicht transparent	•		•	•	•
GS63B, GS61	Optisch	Transparent	•		•	•	•
GSU12, (I)GSU14E NEU	Ultraschall	Nicht transparent	•	•	•	•
GSU12, (I)GSU14E NEU	Ultraschall	Transparent	•	•	•	•
GSX14E NEU	Ultraschall + Optisch	Nicht transparent	•	•	•	•	•
GSX14E NEU	Ultraschall + Optisch	Transparent	•	•	•	•	•

Applikationen bei Etikettiermaschinen

Erkennung nicht-transparenter Etiketten auf Etiketten-Träger-Kombinationen

Anforderung:
Für einen positionsgenauen Spendevorgang nicht-transparenter Etiketten auf die zu etikettierenden Produkte/Verpackungen müssen die Etiketten (bzw. die Lücke zwischen zwei Etiketten) auf dem Trägerband zuverlässig erkannt werden. Der optische Gabelsensor muss dabei auch Etiketten mit schwierigen Formen (beispielsweise rund oder oval) zuverlässig erkennen, um Maschinenstillstände bzw. ungenaue Spendungen durch Fehldetektionen auszuschließen. Der Gabelsensor soll für alle Etiketten einfach einzurichten sein.

Lösung:

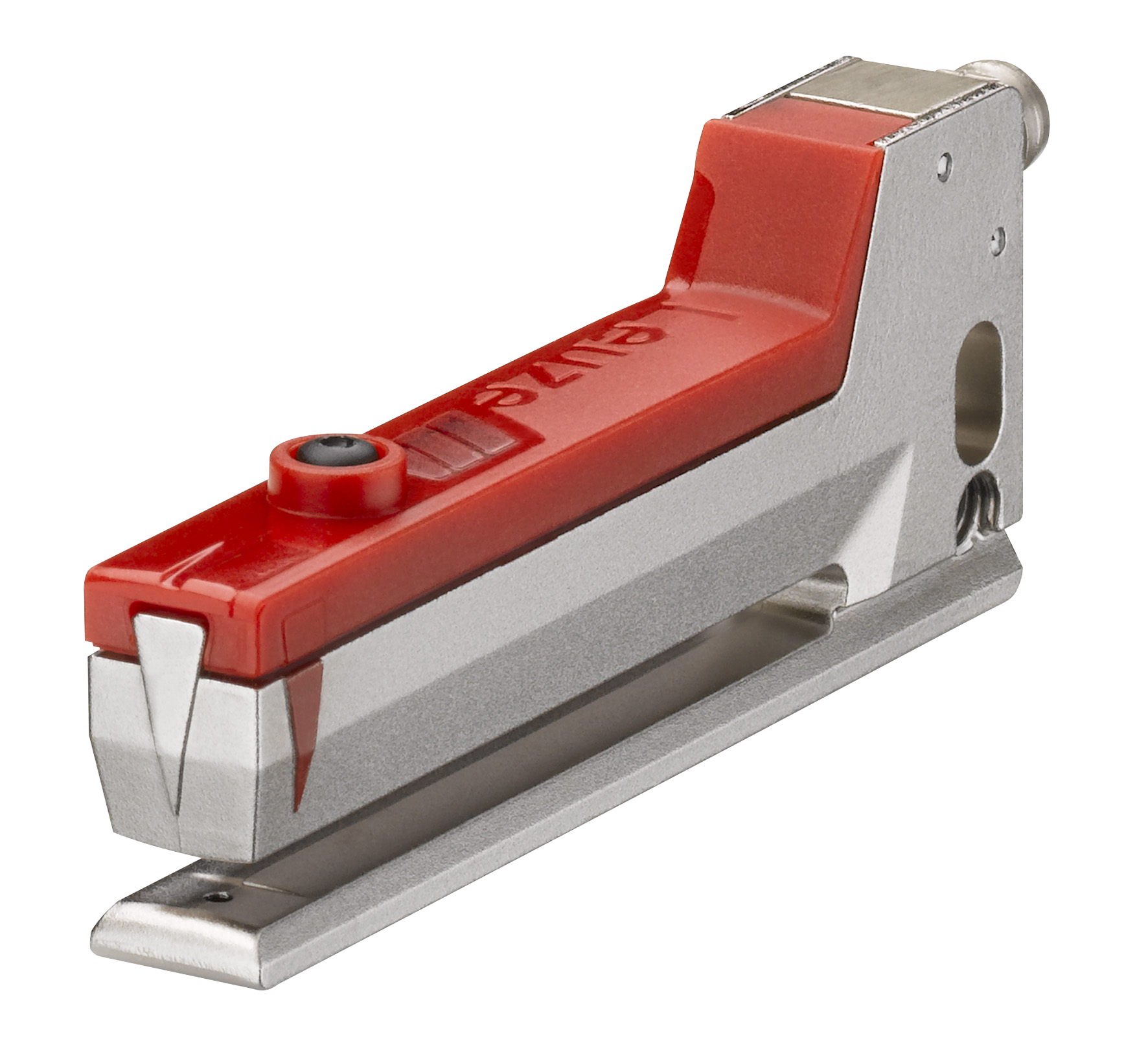

Die optischen Gabelsensoren GS61 und GS63B erkennen zuverlässig das komplette Spektrum nichttransparenter Etiketten – und dies auch bei unregelmäßigen Formen und Umrissen. So können Maschinen unabhängig vom Anwendungsfall mit nur einem Gabelsensor ausgestattet werden. Wahlweise mit Potentiometer oder 1-Knopf-Teachfunktion sind die Gabelsensoren zudem einfach einzurichten. Durch das Slim-line-Design (reduzierte Schenkelhöhe) kann der Einbau direkt an der Spendekante erfolgen.

Erkennung transparenter oder teil-transparenter Etiketten auf Etikett-Träger-Kombinationen

Anforderung:
Für einen positionsgenauen Spendevorgang von Etiketten auf die zu etikettierenden Produkte/Verpackungen müssen die Etiketten (bzw. die Lücke zwischen zwei Etiketten) auf dem Trägerband zuverlässig erkannt werden. Der Gabelsensor kann mit Hilfe der Ultraschall-Technologie problemlos transparente oder teiltransparente Etiketten mit schwierigen Formen (beispielsweise rund oder oval) zuverlässig erkennen, um Maschinenstillstände bzw. ungenaue Spendungen durch Fehldetektionen auszuschließen. Der Gabelsensor soll für alle Etiketten einfach einzurichten sein.

Lösung:
Die Ultraschall-Gabelsensoren GSU12, GSU14E und IGSU14E erkennen zuverlässig alle möglichen Arten von Etiketten – unabhängig davon, ob ein Etikett transparente Stellen aufweist oder nicht. So können Maschinen unabhängig vom Anwendungsfall mit nur einem Gabelsensor ausgestattet werden. Der Gabelsensor GSX14E, welcher ein Ultraschall- und ein optisches System in einem Gehäuse kombiniert, erkennt dabei sogar Etiketten aus inhomogenem Cavitated BOPP Material absolut zuverlässig.

Technische Eigenschaften

	GSU12	GSU14E	IGSU14E	GSX14E
Detektionsprinzip	Ultraschall	Ultraschall	Ultraschall	Ultraschall + Optisch
Schaltfrequenz	~ 1.75 kHz	~ 2 kHz	~ 2 kHz	Ultraschall: ~ 2 kHz Optisch: ~ 9 kHz
Ansprechzeit	< 0.24 ms	< 0.2 ms	< 0.2 ms	Ultraschall: < 0.2 ms Optisch: < 0.05 ms
Bedienung	1 Teach-Taste	2 Tasten	2 Tasten	2 Tasten
Teach Möglichkeiten	Manueller Teach	Manueller Teach	EasyTeach, Statischer Teach	EasyTeach, Statischer Teach
Teach-Eingang	-	Ja	Ja	Ja
IO-Link	-	V1.1 (SmartSensorProfile, COM3)	V1.1 (SmartSensorProfile, COM3)	V1.1 (SmartSensorProfile, COM3)
ALC-Funktion	-	-	Ja	Ja
Warnausgang	-	-	Ja	Ja
Gehäuseabmessungen	96 × 22 × 46,9 mm	96 × 22 × 46,9 mm	96 × 22 × 46,9 mm	96 × 22 × 46,9 mm
Werkstoff Gehäuse	Metall, Zinkdruckguss (Pulverbeschichtung)	Metall, Zinkdruckguss (galvanisch vernickelt)	Metall, Zinkdruckguss (galvanisch vernickelt)	Metall, Zinkdruckguss (galvanisch vernickelt)
Maulweite	4 mm	4 mm	4 mm	4 mm
Maultiefe	80 mm	80 mm	80 mm	80 mm
Anschluss	M12 5 Pin (Steckerabgang horizontal)	M12 5 Pin (Steckerabgang horizontal oder vertikal)	M12 5 Pin (Steckerabgang horizontal oder vertikal)	M12 5 Pin (Steckerabgang horizontal oder vertikal)
Schutzart	IP 65	IP 65	IP 65	IP 65
