초음파 센서

광학 시스템에 한계가 발생하면, 초음파 센서가 사용됩니다. 반사 표면이 있는 대상 또는 먼지가 있거나 습한 환경 또는 증기가 있는 환경에 있는 대상과 같이 부분 투명하거나 완전히 투명한 대상 또는 어두운 대상 역시 문제없이 감지할 수 있습니다.

유연함 및 정밀함: 조절 가능한 사운드 빔이 탑재된 초음파 센서

정밀한 스위칭 및 측정 결과를 위해 세 가지로 조절 가능한 사운드 빔과 작은 블라인드 존을 제공하는 새로운 큐빅형 초음파 센서

초음파 센서는 다양한 산업 분야에서 사용됩니다. 이 센서는 재료 특성에 거의 관계없이 물체를 감지합니다. 광택 또는 반사광이 있는 경우, 매우 어둡거나 투명한 표면 및 액체에서도 초음파 센서는 안정적으로 작동하며 광센서로는 한계가 있는 과제를 해결합니다.

새로운 420B 시리즈에는 콤팩트한 큐빅형 플라스틱 하우징이 있는 스위칭 및 측정용 초음파 센서가 포함되어 있습니다. 1개의 스위칭 출력(푸시풀)을 갖춘 표준 모델의 초음파 센서 HTU 420B는 검은 색의 플라스틱 하우징을 갖추고 있으며 합리적인 가격 대비 우수한 성능의 솔루션을 제공합니다.

빨간색 하우징의 초음파 센서 HTU 420B는 IO-Link 인터페이스와 2개의 스위칭 출력을 갖추고 있어 까다로운 감지 작업에 적합합니다. 조절 가능한 사운드 빔을 통해 센서를 매우 유연하게 사용할 수 있으며 하나의 센서 유형을 다양한 어플리케이션에 사용할 수 있어 시스템 내 변형 모델 수를 최소화합니다. 예를 들어, 좁은 사운드 빔의 경우 작은 입구를 통해 충전 레벨을 감지하는 데 사용할 수 있습니다. 넓은 사운드 빔은 표면 특성이나 구조가 고르지 않거나 복잡한 제품과 같이 확산 반사되는 물체를 안정적으로 감지하는 데 적합합니다. 중단 필터는 간섭 물체(예: 교반기)로 인한 특정 주기 내의 단기 측정 변화를 감지하고 장애 신호를 숨길 수 있습니다. 2개의 독립적인 스위칭 출력을 통해 2개의 위치를 ​​모니터링하거나 2개의 충전 레벨을 감지할 수 있습니다.

아날로그 출력(전류 또는 전압)이 있는 초음파 거리 센서 DMU 420B에도 IO-Link 인터페이스와 조절 가능한 사운드 빔이 있습니다. 여기서 전류 또는 전압 신호의 신호 레벨은 물체 거리에 비례합니다.

새로운 420B 시리즈 센서는 420 시리즈 모델을 대체합니다. 이전 시리즈보다 블라인드 존은 작아졌지만 감지 범위는 동일하거나 더 넓어졌습니다.

새로운 420B 시리즈 센서는 세 가지 감지 범위로 제공됩니다.
10 ~ 250mm, 15 ~ 500mm 및 20 ~ 1,000mm

412B 시리즈 원주형 초음파 센서 역시 새롭게 선보입니다. 조절 가능한 사운드 빔과 IO-Link 인터페이스가 장착되어 있으며 M12 하우징의 기존 제품 범위를 확장합니다.

사용 시 이점:

  • 대부분 물체와 표면에 영향을 받지 않고 감지
  • 하나의 시리즈에 포함된 콤팩트한 초음파 센서와 거리 센서
  • 조절 가능한 사운드 빔(좁음, 중간, 넓음)으로 모든 어플리케이션에 대한 유연성 극대화
  • 2개의 스위칭 출력을 통해 2개의 위치 또는 충전 레벨 모니터링 가능
  • IO-Link 인터페이스(중단 필터)를 통해 간섭 물체 무시 가능
  • 넓은 감지 범위(세 가지 범위 제공) 및 작은 블라인드 존
  • 콤팩트한 디자인으로 좁은 공간에 설치 가능
  • 티치 버튼, IO-Link 인터페이스 또는 티치 입력을 통한 간단한 파라미터 설정



420B 시리즈 품목 목록 보기

주요 특장점

조절 가능한 사운드 빔을 통해 유연하게 사용 가능

IO-Link 인터페이스를 갖춘 초음파 센서에는 조절 가능한 사운드 빔이 장착되어 있습니다. 사운드 빔의 너비는 각 어플리케이션에 맞게 조정할 수 있습니다. 이를 통해 센서를 범용으로 유연하게 사용할 수 있으며 최적의 스위칭 및 측정 결과를 얻을 수 있습니다. 사운드 빔은 IO-Link 인터페이스를 통해 좁음, 중간, 넓음의 세 가지 범위로 조절할 수 있습니다. 좁은 사운드 빔은 예를 들어 작은 용기 입구를 통한 충전 레벨 감지에 적합하고, 넓은 사운드 빔은 일반적으로 더 넓은 영역(예: 벌크 자재) 또는 복잡한 형상이나 표면을 가진 물체의 감지 또는 측정 작업에 사용됩니다.

작고 콤팩트한 디자인

설치 공간이 협소한 어플리케이션에는 큐빅형 센서가 주로 사용됩니다. 콤팩트한 크기(20.5 x 41.0 x 15.0mm)의 새로운 측정용 및 스위칭 초음파 센서는 공간이 협소한 어플리케이션을 위해 특별히 개발되었습니다.

어플리케이션

다양한 크기의 용기 입구에서 충전 레벨 모니터링

요건:
주입 후에 충전 수준을 확인하여 과소 주입 또는 과잉 주입을 방지해야 합니다. 센서는 작은 용기 입구와 큰 용기 입구 모두에 사용할 수 있어야 합니다.

솔루션:
초음파 센서 HTU 420B에는 조절 가능한 사운드 빔이 장착되어 있습니다. 어플리케이션에 따라 좁은, 중간 또는 넓은 사운드 빔을 선택할 수 있습니다. 사운드 빔을 통해 센서를 유연하게 사용할 수 있으며 시스템 내 변형 모델 수를 줄일 수 있습니다.

롤 직경 모니터링

요건:
롤 재료의 가용성을 보장하고 적시에 교체할 수 있도록 롤 제품의 직경을 지속적으로 감지해야 합니다. 또한 센서는 투명하거나 광택이 있거나 유색이거나 어둡거나 금속으로 코팅된 재료를 안정적으로 감지해야 합니다.

솔루션:
초음파 거리 센서 DMU 420B 시리즈는 연속적인 아날로그 출력 신호(전류 또는 전압)를 기계 제어 장치에 전달합니다. 이를 통해 롤을 적시에 교체할 수 있습니다.

초음파 센서 개요

파라미터

HTU420B

DMU420B

HTU412B

DMU412B

감지 범위

10 ~ 250mm
15 ~ 500mm
20 ~ 1000mm

10 ~ 250mm
15 ~ 500mm
20 ~ 1000mm

15 ~ 500mm

15 ~ 500mm

응답 시간

< 25ms
< 40ms
< 60ms

< 25ms
< 40ms
< 60ms

< 25ms

< 25ms
반복 정밀도

0.5mm

0.5mm

0.5mm

0.5mm

측정 정확도

-

2 %

-

2 %

히스테리시스

4%

4%

4%

4%

조작

티치 버튼, 티치인(Teach-In), IO-Link

티치 버튼, IO-Link

티치인(Teach-In), IO-Link

티치인(Teach-In), IO-Link

스위칭 출력 1/2 1 1/2 1
아날로그 출력부

-

전류/전압

-

전류/전압

IO-Link

V1.1

V1.1

V1.1

V1.1

연결 방식

M8 (금속)

M8 (금속)

M12

M12

하우징 치수

20.5mm x 41mm x 15mm

20.5mm x 41mm x 15mm

M12 x 50 mm

M12 x 50 mm

온도 범위

- 25 °C ~ +65 °C

- 25 °C ~ +65 °C

- 25 °C ~ +65 °C

- 25 °C ~ +65 °C

보호 등급

IP 67

IP 67

IP 67

IP 67

조절 가능한 초음파 빔

예(IO-Link가 있는 모델)

까다로운 어플리케이션을 위한 소형 초음파 센서

원주형의 새로운 스위칭 및 측정용 초음파 센서

초음파 센서는 까다로운 감지 및 측정 작업을 위한 문제 해결사입니다. 초음파 센서는 사용 조건이 광센서를 사용하기 적합하지 않을 때 주로 사용됩니다. 소리를 반사하는 표면이 있는 물체를 감지하거나 먼지 또는 증기가 있는 거친 생산 환경에서 물체를 감지하는 때가 그 예입니다.

초음파 기술은 여러 산업의 다양한 어플리케이션에 사용됩니다. 예를 들어, 초음파 센서는 소리 펄스를 방출한 후 물체에 의해 반사된 소리 펄스가 센서로 되돌아 가는 데 걸리는 시간을 측정합니다. 전파 시간차 측정 원리를 통해 물체까지의 거리를 정확하게 계산할 수 있습니다. 초음파는 표면 유형과 상관없이 물체로부터 반사됩니다. 따라서 소리를 반사하는 재료(광택 재료 또는 반사 재료, 투명 재료 또는 매우 어두운 재료)는 감지 안정성에 문제가 되지 않습니다. 감지가 어려운 형상의 제품이나 액체, 분말 또는 과립의 충전 레벨도 초음파 센서를 이용해 비접촉식으로 매우 정확하게 확인할 수 있습니다.

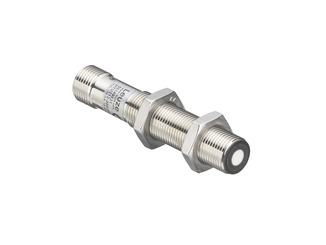

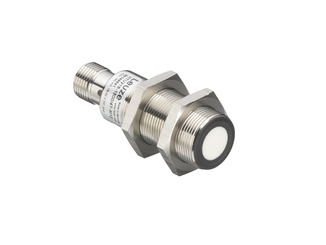

견고한 금속 하우징의 새로운 원주형 초음파 센서는 포장 산업 또는 자동차 산업의 어플리케이션에 사용하기에 매우 적합합니다. 물체 감지에 사용되는 소형 초음파 센서 HTU 208은 초슬림형 설계(M8 나사 슬리브)가 특징입니다. 이 센서는 협소한 생산 환경에도 설치할 수 있으며, 좁은 사운드 빔으로 매우 작은 용기 입구도 통과하여 충전 레벨을 감지합니다. 그 다음 크기로 설계(M12)된 센서 HTU 212는 더 넓은 감지 범위가 필요하지만 환경 조건이 협소한 경우에 사용됩니다. 스위칭 초음파 센서 HTU 218(M18)는 IO-Link 인터페이스 덕분에 파라미터 설정이 매우 간편합니다.
아날로그 출력부가 있는 측정용 초음파 거리 센서 DMU 218 시리즈는 정밀한 거리 측정을 위해 개발되었습니다. M30 크기의 스위칭 초음파 센서와 측정용 초음파 센서는 최대 6m의 감지 범위를 보장합니다. IO-Link 인터페이스가 포함되어 있어 센서를 빠르고 쉽게 조작할 수 있습니다.



사용 시 이점

  • 소리를 반사하는 표면을 통해 액체 및 고체 물체를 안정적으로 감지
  • 초음파 센서가 증기, 습기, 분진 또는 외란광의 영향을 받지 않고 작동하여 열악한 환경 조건에도 사용 가능
  • 4가지 크기(M8, M12, M18, M30)와 0.1m~6m의 감지 범위로 고객의 어플리케이션에 높은 유연성 보장
  • 하나의 시리즈에서 스위칭 모델과 측정용 모델을 유연하게 사용
  • 스위칭 초음파 센서(HTU)로 물체 감지 및 유무 제어
  • 아날로그 출력부가 있는 초음파 거리 센서(DMU)로 거리 측정
  • 설치 길이가 짧아 협소한 공간에도 사용 가능
  • 견고한 금속 하우징
  • 방진 기능 및 보호 등급 IP 67 제공
  • IO-Link 인터페이스를 사용하여 빠르고 쉽게 조작



주요 특장점

광택 물체, 반사 물체, 투명 물체 또는 어두운 물체 감지

초음파 기술은 물체의 표면과 상관 없이 안정적으로 물체를 감지하는 것이 특징입니다. 새로운 초음파 센서는 고체, 액체, 분말형 또는 과립형 제품을 매우 안정적으로 감지합니다.

협소한 공간 및 좁은 용기 입구에도 사용 가능

소형 초음파 센서 HTU208은 협소한 설치 공간에 사용할 수 있도록 M8 크기로 개발되었습니다. 이 스위칭 센서는 사운드 빔의 크기가 매우 좁아서, 입구가 작은 용기의 충전 높이도 감지합니다.

IO-Link를 통해 자동화 시스템에 손쉽게 연결

새로운 초음파 센서 HTU200 및 DMU200 시리즈는 유선 티치인 또는 IO-Link를 통해 매우 간편하게 원격 설정할 수 있습니다. IO-Link를 사용하면 센서를 자동화 시스템에 쉽게 연결할 수 있습니다. 이렇게 간편한 자동화 연결 방식으로, 생산 중 가동 중단 시간을 최소화할 수 있습니다. 견고한 새 소형 명암 센서는 IO-Link를 통해 파라미터 설정, 작동 및 정비(상태 모니터링)를 할 수 있습니다.

  • 내부 물체 카운터와 온도 등의 진단 데이터를 통해 프로세스를 한 눈에 파악(예측식 유지보수)
  • 실시간 신호 정보 및 진단
  • 디지털 스위칭 출력을 사용하는 장치에서도 정확한 측정값 출력

어플리케이션

벌크 자재의 충전 레벨 모니터링

요건:
과립형 대량 자재를 채울 때 충전 레벨을 안정적으로 감지해야 합니다. 과립 또는 분말을 채울 때 분진이 많이 발생하는데, 이러한 환경 조건이 감지 작업에 영향을 미치면 안 됩니다.

솔루션:
여러 감지 범위로 나뉜 새로운 초음파 센서 218 시리즈는 분진이 많은 환경에서 충전 레벨을 모니터링하는 데 사용하기에 적합합니다. 초음파 빔의 감지 범위가 넓어서 과립형 물체도 안정적으로 충전 레벨을 모니터링합니다. 스위칭 초음파 센서 HTU218은 충진 상한을 감지합니다. 해당 제품 대신 측정용 거리 센서를 사용할 수도 있습니다. 이 센서는 아날로그 값을 출력(전류 또는 전압 사용)하여 충전 레벨을 지속적으로 모니터링하도록 설계되었습니다.

입구가 작은 용기의 충전 레벨 모니터링

요건:
충전 라인에서 매우 좁은 용기 입구를 통해 충전 레벨을 감지해야 합니다.

솔루션:
M8 나사 슬리브의 새로운 소형 초음파 센서 HTU208은 매우 좁은 사운드 빔을 사용합니다. 따라서 매우 작은 용기 입구를 통해 충전 레벨을 모니터링할 수 있습니다.

초음파 거리 센서를 이용한 스택 높이 모니터링

요건:
종이 상자 조립기에서 폴딩 박스 매거진의 충전 레벨을 모니터링해야 합니다. 이때 상자는 다양한 색상, 소재 및 형태(구멍이 난 형태 등)로 제공됩니다. 따라서 최대한 소재와 표면에 영향을 받지 않고 감지가 이뤄져야 합니다.

솔루션:
초음파 센서 DMU200 시리즈는 초음파 빔을 이용해 감지하여 상자 소재 및 표면에 영향을 받지 않고 거리를 측정하는 데 사용하기 매우 적합합니다. 사운드 빔의 폭이 넓어 상자에 구멍이 뚫려 있어도 감지하는 데 문제가 되지 않습니다.

자동차 산업에서의 루프 제어

요건:
자동차 산업의 절단 시스템에서 절단 공정이 컨베이어 벨트와 분리되어야 합니다. 배출 속도를 결정하기 위해 필요한 측정값을 컨트롤러에 전송하려면 컨베이어 루프의 처짐 상태를 비접촉식으로 감지해야 합니다.

솔루션:
여러 감지 범위와 견고한 금속 하우징을 갖춘 측정용 초음파 센서 DMU218 시리즈 또는 DMU230 시리즈는 처짐 제어 작업에 사용하기에 적합합니다. 아날로그 전류 또는 전압 출력 및 IO-Link 인터페이스와 함께 사용할 수 있습니다.

롤형 제품의 직경 모니터링

요건:
다양한 색상 및 재료의 포장재, 라벨 또는 비닐랩이 롤로 제공됩니다. 롤형 제품을 고르게 풀어내려면 축을 모터식으로 구동해야 합니다. 롤 직경을 지속적으로 모니터링하여 롤의 가용 상태를 유지하고 적시에 교체가 이뤄지도록 해야 합니다.

솔루션:
새로운 거리 측정용 초음파 센서 DMU218 시리즈는 롤 직경과 관련된 아날로그 출력 신호를 제어 장치에 제공합니다. 이로써 롤을 교체해야 할 시기를 감지합니다.

여러 버전으로 고객의 어플리케이션에 높은 유연성 보장

새로운 센서 포트폴리오에는 다양한 크기, 감지 범위, 스위칭 출력을 갖춘 스위칭 초음파 센서와 측정용 초음파 센서가 포함되어 있습니다. 일부 모델은 IO-Link 인터페이스를 갖춰 매우 쉽고 빠르게 조작할 수 있습니다.

스위칭 초음파 센서:

  • HTU 208 (4개 모델)
  • HTU 212 (8개 모델)
  • HTU 218 (6개 모델)
  • HTU 230 (2개 모델)

측정용 초음파 센서:

  • DMU 218 (4개 모델)
  • DMU 230 (4개 모델)

기술적 특징

특징

HTU 208

HTU 212

HTU 218
DMU 218

HTU 230
DMU 230

하우징 재료

황동(니켈 도금)

황동(니켈 도금)

황동(니켈 도금)

황동(니켈 도금)

감지 범위

20 ~ 100mm

20 ~ 200mm
40 ~ 400mm

80 ~ 800mm
150 ~ 1500mm

300 ~ 3000mm
600 ~ 6000 mm

스위칭 주파수

20Hz

20Hz
10Hz

5Hz

3Hz
2Hz

응답 시간

25 ms

25 ms
50 ms

100 ms

166 ms
250 ms

작동 시 주변 온도

0 ~ 50°C

-25 ~ 70°C

-25 ~ 70°C

-25 ~ 70°C

IO-Link

-

-

V1.1 (COM2)

V1.1 (COM2)

조작

케이블을 이용한 티치인

케이블을 이용한 티치인

케이블을 이용한 티치인
IO-Link


IO-Link

스위칭 출력

PNP, NPN

PNP, NPN

PNP
Push-Pull (IO-Link)

Push-Pull (IO-Link)

아날로그 출력부

-

-

전류(4 ~ 20mA)
전압(0 ~ 10V)

전류(4 ~ 20mA)
전압(0 ~ 10V)

보호 등급

IP67

IP67

IP67

IP67

인증

CE, UL, UKCA, 중국 RoHS

CE, UL, UKCA, 중국 RoHS

CE, UL, UKCA, 중국 RoHS

CE, UL, UKCA, 중국 RoHS

연결

M8 (4핀)

M12 (4핀)

M12 (4핀)

M12 (4핀)
