ELC105T14-300

Emniyet ışık perdesi verici

Ürün numarası: 72100003

Icon Icon Icon Icon Icon
Seri ELC150
Cihaz türü Verici
içeriği 2 adet somun taşı
Uygulama Parmak koruması
Tip 4, IEC/EN 61496
SIL 3, IEC 61508
SILCL 3, IEC/EN 62061
Kullanım süresi 20 Yıllar, EN ISO 13849-1
Çözünürlük 14 mm
Koruma alanı yüksekliği 300 mm
Çalışma mesafesi 0,5 ... 3 m
Senkronizasyon verici ile alıcı arasında optik
Işık kaynağı LED, kızılötesi
Dalga boyu 940 nm
Orta güçte gönderi diyotu 50 µW
Gönderme sinyali şekli darbeli
LED risk grubu Serbest grup (EN 62471:2008 uyarınca)
Koruma devresi Aşırı gerilim koruması
Kısa devre koruması
Besleme gerilimi UB 24 V, DC, -20 ... 20 %
Akım tüketimi, maks. 50 mA
İşlev Kontrol girişi çalışma mesafesi azaltma
Bağlantı sayısı 1 Adet
İşlev Makine arayüzü
Bağlantı türü Yuvarlak konnektörlü kablo
Kablo uzunluğu 200 mm
Malzeme kılıf PUR
Kablo rengi siyah
İletken enine kesiti 0,2 mm²
Vida dişi büyüklüğü M12
Tip erkek
Malzeme Metal
Kutup sayısı 4 kutuplu
İzin verilen iletken kesiti, tip. 0,25 mm²
Bağlantı kablosu uzunluğu, maks. 15 m
İzin verilen kablo bağlantısı direnci, maks. 20 Ω
Ölçü (G x Y x U) 34,7 mm x 315 mm x 35,4 mm
Malzeme gövde Metal
Metal gövde Alüminyum
Malzeme lens kapağı Plastik / PMMA
Malzeme uç kapaklar Çinko baskı döküm
Net ağırlık 510 g
Gövde rengi sarı, RAL 1021
Montaj braketi türü Montaj braketi açıları
Somun montajı
Gösterge türü LED
LED sayısı 2 Adet
Ortam sıcaklığı işletim 0 ... 55 °C
Ortam sıcaklığı depolama -30 ... 70 °C
Bağıl hava nemliliği (yoğuşmasız) 0 ... 95 %
Koruma sınıfı IP 65
Güvenlik sınıfı III
Sertifikasyonlar TÜV Süd
c UL US
Titreşim sağlamlığı 50 m/s²
Standarda göre kontrol yöntemi sallanma IEC/EN 60068-2-6
Standarda göre kontrol yöntemi darbe IEC/EN 60068-2-6
US patentleri US 6,418,546 B
Gümrük taife numarası 85365019
ECLASS 5.1.4 27272704
ECLASS 8.0 27272704
ECLASS 9.0 27272704
ECLASS 10.0 27272704
ECLASS 11.0 27272704
ECLASS 12.0 27272704
ECLASS 13.0 27272704
ETIM 5.0 EC002549
ETIM 6.0 EC002549
ETIM 7.0 EC002549
ETIM 8.0 EC002549
Sonuç listesi: 1 ürün bulundu
ELC150R14-300
Emniyet ışık perdesi alıcı
Ürün numarası: 72101003
  • Seri: ELC150
  • Uygulama: Parmak koruması
  • İşlevler: Otomatik start/restart
  • Tip: 4, IEC/EN 61496
Ürün numarası: 72101003
Filtre
Sonuç listesi: 10 ürün bulundu
KD S-M12-5A-P1-050
Bağlantı kablosu
Ürün numarası: 50133860
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 5 Adet
  • Kablo uzunluğu: 5.000 mm
Ürün numarası: 50133860
KD U-M12-4A-P1-020
Bağlantı kablosu
Ürün numarası: 50130654
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 2.000 mm
Ürün numarası: 50130654
KD U-M12-4A-P1-030
Bağlantı kablosu
Ürün numarası: 50130656
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 3.000 mm
Ürün numarası: 50130656
KD U-M12-4A-P1-050
Bağlantı kablosu
Ürün numarası: 50130657
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 5.000 mm
Ürün numarası: 50130657
KD U-M12-4A-P1-100
Bağlantı kablosu
Ürün numarası: 50130658
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 10.000 mm
Ürün numarası: 50130658
KD U-M12-4A-P1-150
Bağlantı kablosu
Ürün numarası: 50142371
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 15.000 mm
Ürün numarası: 50142371
KD U-M12-5A-P1-020
Bağlantı kablosu
Ürün numarası: 50133839
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 5 Adet
  • Kablo uzunluğu: 2.000 mm
Ürün numarası: 50133839

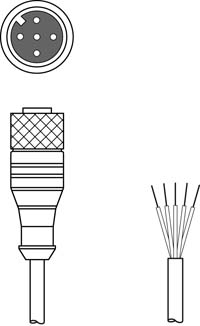

KD U-M12-5A-P1-030
Bağlantı kablosu
Ürün numarası: 50133840
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 5 Adet
  • Kablo uzunluğu: 3.000 mm
Ürün numarası: 50133840
KD U-M12-5A-P1-050
Bağlantı kablosu
Ürün numarası: 50133841
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 5 Adet
  • Kablo uzunluğu: 5.000 mm
Ürün numarası: 50133841
KD U-M12-5A-P1-100
Bağlantı kablosu
Ürün numarası: 50132534
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 5 Adet
  • Kablo uzunluğu: 10.000 mm
Ürün numarası: 50132534
Filtre
Sonuç listesi: 1 ürün bulundu
BT-VM
Montaj ünitesi
Ürün numarası: 50146503
  • Montaj ünitesinin uygulanması: Döner montaj braketi
  • Montaj braketinin türü, cihaz tarafı: kelepçelenebilir
  • Montaj braketinin türü, tesis tarafı: Geçiş montaj braketi
  • Malzeme montaj ünitesi: Metal
Ürün numarası: 50146503
Filtre
Sonuç listesi: 3 ürün bulundu

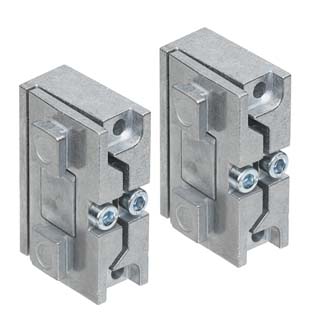

BT-2SB05
Set montaj braketi
Ürün numarası: 424432
  • Montaj ünitesinin uygulanması: Sıkma yuvası
  • Montaj braketinin türü, cihaz tarafı: kelepçelenebilir
  • Montaj braketinin türü, tesis tarafı: Geçiş montaj braketi
  • Malzeme montaj ünitesi: Metal
Ürün numarası: 424432

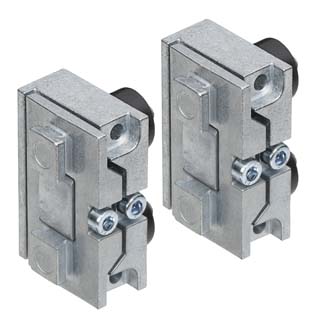

BT-2SB05-S
Set montaj braketi
Ürün numarası: 424433
  • Montaj ünitesinin uygulanması: Sıkma yuvası
  • Montaj braketinin türü, cihaz tarafı: yandaki C somununda
  • Montaj braketinin türü, tesis tarafı: Geçiş montaj braketi
  • Malzeme montaj ünitesi: Metal
Ürün numarası: 424433

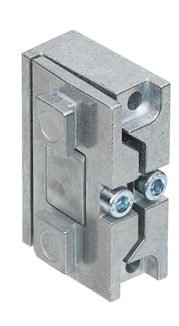

BT-SB05
