Optik sensörler

Optik sensörler, ışıkla farklı şekildeki algılama görevlerini yerine getirir. Optik olarak çözülebilen tüm uygulamalar için güvenilir ve verimli sensör çözümleri olan kapsamlı bir ürün yelpazesi mevcuttur. Farklı yüzeylerdeki, nesne büyüklüklerindeki ve renklerdeki nesne algılaması, örneğin tek yön çalışan fotoelektrik sensör, reflektörden yansımalı fotoelektrik sensör veya yansıtma sensörü gibi farklı çalışma prensipleri gerektirir. Normalde bir seride (yapı boyutu), tüm farklı çalışma prensipleri mevcuttur. Evrensel seriler, genişletilmiş modellerle ve kullanışlı ek fonksiyonlarla da mevcuttur.





Etkileyici maliyetlere sahip sensör sistemi

Yeni 5B serisi ile intralojistik ve ambalajlama proseslerinin yanı sıra otomotiv sektöründe var-yok kontrolleri

Otomatik proseslerde var-yok kontrollerinin uygulanması sırasında sensör sistemi farklı nesneleri güvenli bir şekilde algılamalıdır. Ayrıca çok sayıda sensör kurulumu yapıldığından sensörlerin montaj, hizalama ve ayar işlemleri de mümkün olduğunca hızlı ve kolay bir şekilde gerçekleştirilmelidir. Bu nedenle bir tesisin uygun maliyetle devreye alınabilmesi için hem standardizasyonun hem de sensörün müşterinin ihtiyaçlarına uygun hale getirilmesi çok önemlidir.

Tam olarak bu gereksinimleri karşılamak üzere iyileştirilmiş bir sensör nesli geliştirilmiştir:
Yeni 5B serisi. Ekonomik açıdan etkileyici. Kullanım açısından kusursuz.



Doğrudan 5B serisi ürün seçimine git

Avantajları

  • Esnek kullanım: Tüm çalışma prensiplerine sahip, her biri aynı ve montaj uyumlu gövdelerde tam seri. İlgili uygulamaya uygun olarak tek yön çalışan fotoelektrik sensörler, reflektörden yansımalı fotoelektrik sensörler ve ışık tarayıcılar arasında seçim yapılabilir

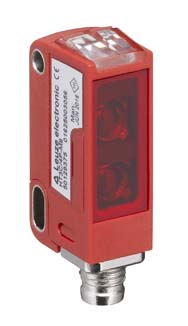

  • Gövde: Yeni, kompakt gövde (ölçüler G x Y x U: 11 mm x 32,4 mm x 20 mm) – önceki seriyle montaj uyumluluğu – dar montaj noktalarında bile ideal kullanım imkanı. Koruma sınıfı IP 67 ve ECOLAB ile sertifikalı
  • Sabitleme ve montaj: Metal uçlu M3 vidalarla hızlı sabitleme ve kolay montaj
  • Devreye alma: 360° görülebilen gösterge LED'ler ile kolay kurulum ve durum tespiti. Homojen ve kolay görülebilen ışık spotu sayesinde hızlı hizalama
  • Optimum konfigürasyon: Kullanıcı dostu potansiyometre sayesinde kolay hizalama ve uygulamaya göre ayarlama
  • Depolarize nesnelerin güvenli bir şekilde algılanması: Yansıma yapan, folyolarla kaplanmış ve parlak nesneler için iyileştirilmiş performans

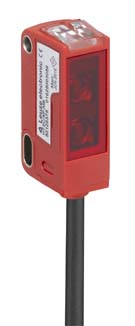

  • Elektrik bağlantısı: Farklı bağlantı seçenekleri kullanılarak özel müşteri istekleri karşılanır (ör. kablo, M8 konnektör, pigtail,…)
  • Anahtarlama frekansı: Yüksek performans ve fonksiyon rezervi için 900 Hz'ye kadar tek yön çalışan fotoelektrik sensörlerde ve 1.000 Hz'e kadar ışık tarayıcılarda gelişmiş anahtarlama frekansı
  • Manipülasyon güvenliği: Kablolama (bağlantısının) kutuplaştırılmasıyla NO/NC anahtarlama manipülasyona karşı güvenli bir şekilde sağlanır

Mevcut çalışma prensipleri:

Reflektörden yansımalı fotoelektrik sensör

Tek yön çalışan fotoelektrik sensör

Işık tarayıcı

Öne çıkanlar

Montaj bakımından ekonomik

Bir besleme hattına monte edilecek sensör sayısı ne kadar fazlaysa, montaj ve devreye almaya ilişkin zaman ve maliyet açısından ekonomi konusu bir o kadar önem kazanmaktadır.
Kullanımı kolay iki adet M3 metal vida yardımıyla akıllı ve basit sabitleme konsepti kullanıcı için hızlı montaj işlemini kolaylaştırır.
Ayrıca küçük ve kompakt gövde tasarımı dar yerlerde kurulumu kolaylaştırır.

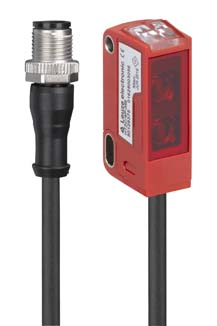

Kişisel tercihlere ve kurulum noktasındaki ihtiyaçlara göre M8 konnektör, kablo veya pigtail konnektör gibi çeşitli bağlantı türleri mevcuttur.

Hızlı ve kolay devreye alma ve hizalama

360° görünebilen gösterge LED'lerle kolay bir kurulum ve iyi görülebilir bir durum göstergesi sağlanır. Sensörün iyi görülebilen ışık spotu yardımıyla kolay bir şekilde hizalanması sayesinde zamandan tasarruf sağlanır ve bu şekilde kullanıcının maliyetleri düşürmesi mümkün olur. Ayrıca yeni 5B serisi, sensörün hassas ayarının daha iyi yapılabilmesi için potansiyometreli bir model de temin edilebilir. Bu sayede sensör hızlı ve kolay bir şekilde uygulamanın değişen koşullarına uyarlanabilir.
Buna ek olarak anahtarlama çıkışının NO/NC anahtarlaması, manipülasyona karşı güvenli bir şekilde kablolama üzerinden sağlanır.

Depolarize nesnelerde bile güvenli algılama

Konveyör ve depolama sistemlerinde, paletler, karton kutular ve diğer konteynerler sensör sisteminin zorlanmasına neden olabilecek şekilde genellikle folyo ile kaplanır. Yeni 5B serisi ile özel olarak bu uygulama alanına yönelik iyileştirilmiş modeller sunuyoruz. Bu sensörler folyolarla kaplanmış veya parlak nesnelerde bile güvenli bir anahtarlamayı garanti eder.

Uygulama

Reflektörden yansımalı fotoelektrik sensörle intralojistik alanında var-yok kontrolü

Gereksinim:
Bir lojistik merkezinde birbirlerine yakın bulunan makaralı konveyörlerde farklı konteyner ve karton kutular taşınır. Bazı kartonlar ayrıca folyo ile kaplanmıştır. Tüm nesneler güvenli şekilde algılanmalıdır. Sensör devreye alma sırasında kolay ve hızlı bir şekilde kurulabilmeli, hizalanabilmeli ve ayarlanabilmelidir. Işık spotu iyi bir şekilde görülebilmelidir.

Çözüm:
Yeni 5B serisi sensör kompakt gövdesi sayesinde yer tasarrufu sağlayarak birbirlerine yakın bulunan makaralı konveyörlere direkt olarak monte edilebilir. Kurulum ve son derece dayanıklı montaj, kullanımı kolay metal vida dişine sahip M3 vidalar yardımıyla gerçekleştirilir. 360° gösterge LED’leri ve homojen ve iyi görülebilen ışık spotu ile kolay ve hızlı bir şekilde hizalama gerçekleştirilir. Ayarlama, potansiyometre üzerinden kullanıcı dostu bir şekilde sağlanır. Folyolarla kaplanmış ve parlak nesnelerle iyileştirilmiş performansı sayesinde güvenli bir şekilde algılanabilir.

Tek yön çalışan fotoelektrik sensörle ambalajlama teknolojisi alanında var-yok kontrolü

Gereksinim:
Bir gıda üreticisinde çipler birincil ambalajlarına paketlenecektir. Ardından ambalajlar bir besleme hattı üzerinde taşınacak ve burada güvenli bir şekilde algılanacaktır. Işık spotu görünür olmalıdır. Sensör durumu 2 m mesafeden bile görülebilmelidir.

Çözüm:
Yeni 5B serisi sensör, besleme hattına yatay olarak da monte edilebilir ve ışık spotu iyi bir şekilde görülür. Parlak 360° gösterge LED'leri ile besleme hattına belirli bir mesafede olunsa bile sensör durumu her an tespit edilebilir. Tek yön çalışan fotoelektrik sensörün tercih edilmesiyle, çok yüksek fonksiyon rezervine sahip olunur ve böylece zorlu ortam koşullarında bile güvenli bir algılama gerçekleştirilebilir ve tesisin durma riski azalır. Yeni 5B serisi buna ek olarak iyileştirilmiş 900 Hz anahtarlama frekansına sahiptir.

İntralojistikte ışık tarayıcı ile var-yok kontrolü

Gereksinim:
Paketler bir dağıtım sisteminde konveyör bandı üzerinde taşınır. Bir sensör, paketlerin doğru biçimde doldurulup doldurulmadığını kontrol etmelidir. Eksik veya fazla doldurulmuş kartonlar dışarı aktarılmalıdır.

Çözüm:
HT 5B ışık tarayıcı, yukarıdan konveyör bandına bakar ve kartonları ve içeriklerini 1.000 Hz'ye kadar hızlı anahtarlama tepkisi ile algılar. Hizalama ve hassas ayar, potansiyometre üzerinden kullanıcı dostu bir şekilde sağlanır. Tarayıcılardaki arka plan bastırması, yalnızca nesnenin algılanmasını ve konveyör bandının devre dışı bırakılmasını sağlar.

Pil hücresi üretiminde ışık tarayıcı ile folyo yırtığının tespit edilmesi

Gereksinim:
Lityum iyon pil hücrelerinin üretiminde, bakır veya alüminyum folyo ruloları kompleks bir proses ile sıkıştırılır (kalenderleme). Yüksek ve düzensiz hızlar folyo şeridinin yırtılmasına neden olabilir. Bu durumda sensörler, makinede hasar oluşmasını önlemek için prosesi derhal durdurmalıdır.

Çözüm:
Arka plan bastırmalı HT 5B ışık tarayıcı, folyonun varlığını sürekli olarak izler ve bir folyo yırtığını derhal algılar. Tarayıcı çok parlak veya koyu yüzeyleri de güvenilir şekilde algılar ve kompakt tasarımı sayesinde son derece dar kurulum alanları için de uygundur.

Teknik özellikler

Parametre

Reflektörden yansımalı fotoelektrik sensörler

Tek yön çalışan fotoelektrik sensörler

Işık tarayıcılar

Anahtarlama frekansı

500 Hz

900 Hz

1.000 Hz

Çalışma mesafesi

6,5 m

15 m

400 mm

Işık kaynağı

Parlak, görünür kırmızı ışık

Parlak görünen kırmızı ışık, kızılötesi ışık

Parlak görünen kırmızı ışık, kızılötesi ışık

Kumanda elemanı

Potansiyometre

 -

Potansiyometre

Gövde ölçüleri
(G x Y x U)

11 x 32,4 x 20 mm

Malzeme gövde

Plastik

Koruma sınıfı

IP 67

Malzeme uyumluluğu

ECOLAB

Bağlantı

M8 / kablo / Pigtail



Hijyene duyarlı üretim prosesleri için yeni sensör portföyü

53C ve 55C serisi: Üretim ve paketleme proseslerindeki algılama görevleri için minyatür gövdelerde iki yeni paslanmaz çelik serisi

Gıda maddelerinin yanı sıra farmasötik ürünlerin işlenmesi, doldurulması ya da paketlenmesinde, hijyen ve ekipmanın temizliği ile ilgili çok katı kurallar geçerlidir.

Yalnızca üretim tesisleri değil aynı zamanda sensörler gibi elektronik bileşenler de kısmen agresif temizlik maddeleriyle yapılan düzenli ve yoğun temizlik ve dezenfeksiyon döngülerine karşı dayanıklı olmalıdır. Özellikle gıda ile doğrudan temas eden uygulama alanlarında veya ambalajsız ürünlerin üzerindeki algılama görevleri için DIN EN 1672-2 ("Gıda işleme makineleri - Genel tasarım yönergeleri") standardına uygun hijyenik tasarıma sahip sensörlerin kullanılması önerilir. Bu sensör çözümleri, özel bir tasarımın yanı sıra temizlik maddelerine ve sızdırmazlığa karşı yüksek dirençleri ile öne çıkar.

Hygiene tasarımlı 53C serisi ve Wash-Down tasarımlı 55C ile yeni paslanmaz çelik sensör platformumuz, yüksek hijyen gereksinimleri olan uygulamalar için özel olarak geliştirilmiştir. Zorlu gereksinimlere karşı dayanıklı olmaları için, her iki sensör serisinin gövdeleri yüksek kaliteli paslanmaz çelik V4A'dan (AISI 316L) yapılmıştır. Pürüzsüz paslanmaz çelik yüzeyler (tipik değer ≤ 0,8 Ra) temizlik maddelerinin doğrudan damlamasını sağlar ve bakterilerin üretim tesislerine taşınmasını önler. Yapım sırasında, hem camsız lens kapağının hem de kumanda elemanlarının kesinlikle sızdırmaz ve boşluksuz şekilde oluşturulmasına büyük önem verilmiştir. Tüm gövde malzemeleri FDA uyumludur ve doğrudan gıda teması için onaylanmıştır. Bu durum, gıda işleme ve paketlemede ek güvenlik sağlar.

Avantajları

  • Tüm çalışma prensipleri içeren iki tam seri: spesifik uygulama alanları ve görevler için tek yön çalışan fotoelektrik sensörler, reflektörden yansımalı fotoelektrik sensörler ve tarayıcılar
  • Islak alanlarda (Wash-Down) ve hijyenik alanlarda (Hygiene tasarımı) kullanım için 2 gövde tasarımı
  • Pürüzsüz yüzeyli yüksek kaliteli paslanmaz çelik gövde V4A (AISI 316L) ve çizilmeye karşı dayanıklı özel kaplamalı PMMA+'dan yapılmış camsız lens kapağı bakteri taşınmasını önler
  • Güvenilir işlevsellik ve gövdenin mutlak sızdırmazlığı için IP69K koruma sınıfı
  • Termal ve kimyasal direnç (ECOLAB, CleanProof+, JohnsonDiversey uyarınca test edilmiş ve onaylanmıştır)
  • FDA uyumlu gövde malzemeleri, sensörün doğrudan gıda teması olan uygulamalarda kullanılmasına olanak tanır
  • IO-Link arayüzü üzerinden basit yapılandırma ve durum izlemenin yanı sıra elektronik tarama aralığı ayarı ve IO-Link üzerinden ölçüm değeri çıkışı olan versiyonlar

Öne çıkanlar

Hijyen açısından hassas alanlar için sofistike çözüm

Paslanmaz çelik sensörlerin tüm bileşenleri hijyen açısından hassas alanlarda kullanılmak üzere özel olarak geliştirilmiştir. Buradaki koşullar, özellikle elektronik bileşenler için zorludur. Ekipmanın yüksek basınçlı temizleyiciler ve agresif temizlik maddeleriyle düzenli olarak temizlenmesi önemli bir rol oynar. Üretim ve temizlik vardiyaları arasındaki değişim, sensörlerin işlevselliğini etkilememesi gereken büyük sıcaklık dalgalanmalarına da neden olur.

  • V4A'dan (AISI 316L) yapılmış paslanmaz çelik gövdeler, kesinlikle toz ve su geçirmezdir ve IP67, IP68 ve IP69K koruma sınıflarına ulaşır
  • Özellikle 0,8 Ra civarında pürüzsüz paslanmaz çelik yüzeyler bakteri taşınmasını önler
  • Cam içermeyen lens kapağı (çizilmeye dayanıklı ve difüzyona dayanıklı, indiyum koruyucu tabakalı plastik disk (PMMA+)) zorlu temizlik döngülerine karşı dayanıklıdır ve güvenilir fonksiyon sağlar
  • Yeni geliştirilen kumanda elemanı kesinlikle sızdırmaz ve boşluksuzdur
  • Tüm malzemeler doğrudan gıda teması için onaylanmıştır (FDA uyumlu)
  • Kimyasal ve termal direnç ECOLAB, CleanProof+ ve JohnsonDiversey tarafından test edilmiş ve onaylanmıştır
Wash-Down ve Hygiene tasarımlı minyatür sensörler

Wash-Down tasarımlı 55C serisi, üretim hatlarının ıslak alanlarında kullanım için uygundur. Özel tasarımı sayesinde tesisin tamamı tüm standart maddeler ve yöntemlerle iyice temizlenebilmektedir. Optik ve kumanda elemanlarının difüzyon geçirmez ve kimyasal olarak dayanıklı malzemeleri, boşluksuz tasarımla birlikte bakteri taşınmasını önler. Kapalı muhafaza teknolojisi ve genişletilmiş sıcaklık aralığı, sistemlerin yıllarca çalışmasını garanti eder.

53C serisi sensörler örneğin ilaç, kozmetik ve gıda endüstrileri gibi hassas hijyenik alanlarda kullanım için Hygiene tasarımına sahiptir.
55C serisinin temel unsurlarına dayanan gövde tasarımındaki bu özel geliştirme, bakteri taşınmasını önlemeye yönelik olarak daha da tutarlı bir şekilde tasarlanmıştır. Böylece, montaj delikleri olmayan pürüzsüz gövde konturları birikintileri azaltır. Benzersiz sabitleme konsepti, montaj muylusu üzerinden sensör ile makine arasında gaz sızdırmaz bir bağlantı sağlamaktadır.

Zorlu algılama görevleri için yenilikçi problem çözücüler içeren iki eksiksiz ürün serisi

Paslanmaz çelik minyatür gövdelerdeki iki sensör serisi tüm çalışma prensiplerini kapsar: tek yön çalışan fotoelektrik sensörler, reflektörden yansımalı fotoelektrik sensörler ve ışık tarayıcılar. Farklı modellerin her biri özel uygulama alanları için geliştirilmiş olup üretim ve paketleme proseslerindeki zorlukları hassas, güvenilir ve ekonomik bir şekilde çözer.

Özel uygulamalar için öne çıkan ürünlerimiz:

  • Cam ve PET tespiti veya folyo tespiti için reflektörden yansımalı fotoelektrik sensörler
  • Küçük parçaların tespiti için lazer reflektörden yansımalı fotoelektrik sensörler
  • Sulu sıvıların tespiti ve dolum seviyesi kontrolü için tek yön çalışan fotoelektrik sensörler
  • Parlak ve renkli yapılı nesnelerin algılanması için küçük ışık spotlu arka plan bastırmalı tarayıcılar
  • Şeffaf nesnelerin yanı sıra kırık, delikli ve zımbalanmış nesnelerin algılanması için uzun çizgi ışık noktalı arka plan bastırmalı tarayıcılar
  • Elektronik tarama aralığı ayarı ve IO-Link üzerinden ölçüm değeri çıkışı ile arka plan bastırmalı tarayıcılar
  • Şeffaf, düzlemsel, yansıtıcı ve yüksek parlaklıktaki nesnelerin yanı sıra şırınga veya ampul tepsilerinin kapak katmanlarının algılanması için özel V-optiklere sahip arka plan bastırmalı tarayıcılar
IO-Link arayüzü: Kolay format değişimi ve durum izleme

55C ve 53C serisi sensörler, uzaktan kumanda, teşhis veya sensör yapılandırması ile yenilikçi makine konseptlerine olanak sağlayan bir IO-Link arayüzü ile donatılmıştır. Sensörlerin IO-Link üzerinden parametrelenmesi, devreye alınması ve bakımının yapılması (durum izleme) mümkündür. Format değişiklikleri de IO-Link ile çok daha esnek ve ekonomik bir şekilde uygulanabilir.
Özel tarayıcı versiyonları elektronik olarak ayarlanabilir ve belirli bir pencere alanını izlemek için bir ölçüm değeri aktarımı ile donatılmıştır. Tarama aralığı IO-Link üzerinden sayısal olarak ayarlanabilir (Remote Set Distance). Cihaz kalibrasyonu, uzaktan ayarlama sırasında yüksek hassasiyet sağlamaktadır. Arızalı bir sensör değiştirilirken, standart ayarlar IO-Link aracılığıyla herhangi bir kayıp olmadan ve yeni bir öğretme işlemi gerçekleştirmeye gerek kalmadan yeni cihaza aktarılabilir.

Hijyenik uygulamalar için kablolar ve reflektörler

Gıda ve ilaç endüstrilerindeki uygulamalar için 55C ve 53C serisi sensör yelpazemize uygun kablo çözümlerimiz ve reflektörlerimiz mevcuttur.
Özel bağlantı kabloları FDA uyumlu malzemelerden (termoplastik elastomerler (TPE) ve V4A paslanmaz çelik) üretilmiştir ve bu nedenle gıda ile doğrudan temas için onaylanmıştır.
Kablolar 0,4 Nm veya 0,6 Nm sıkma torku ile monte edilirse, IP69 koruma sınıfına ulaşır. Böylece, kablo çözümleri sıvıların, tozun veya buharın nüfuz etmesini önler ve ayrıca yüksek basınçlı temizleyicilerle yoğun temizlik işlemlerine dayanır. ECOLAB sertifikası, kabloların agresif temizlik maddelerine karşı direncini onaylar. Kablolar -40°C ila +105°C sıcaklık aralığında kullanılabilir.
Hijyenik açıdan zorlu endüstriyel alanlarda kullanıma yönelik kablo portföyü M8 ve M12'nin yanı sıra 2, 5 ve 10 metrelik kablo uzunluklarını içerir.

Uygulama

Salam dilimleyicinin yüklemesinin kontrol edilmesi

Gereksinim:
Gıda endüstrisinde, salam büyük parçalar halinde teslim edilir ve bir dilimleme makinesinde ince dilimler halinde kesilir. Makinenin beslemesindeki ürün, tutucunun malzemeyi bıçak yönünde eşit şekilde itebilmesi ve kesilen tüm dilimlerin gerekli kalınlığa sahip olması için güvenilir bir şekilde algılanmalıdır.

Çözüm:
Hygiene tasarımlı HT53C.S ışık tarayıcımız, salam dilimleyicideki ürün beslemesini güvenilir bir şekilde izler. Makinenin işletimi için yeterli malzeme varsa sistem otomatik olarak başlar. Son derece küçük ışık spotu, özellikle renkli yapılı nesnelerde çok iyi performans ile karakterize edilir ve sensörün arka plan bastırması, renkten bağımsız güvenilir ürün algılama sağlar.

Kesilmiş ürünlerin ön kenarlarının algılanması

Gereksinim:
Endüstriyel bir dilimleme makinesinde, dilimlenmiş ürünler küçük yığınlar halinde kesilir ve daha sonra tepsilerde paketlenmek üzere önceden porsiyonlanır. Sensör sisteminin zorlu görevi, hafif bir yanal kayma olup olmaması fark etmeksizin konveyör bandında bulunan dilimlenmiş ürünlerin ön kenarının aynı anahtarlama noktasında güvenilir bir şekilde algılanmasıdır. Sensörler doğrudan konveyör bandının üzerine monte edilir. Bu uygulamada, temizlik maddesi kalıntılarının peynir veya dilimlenmiş ürünler üzerine damlamaması sağlanmalıdır.

Çözüm:
Arka plan bastırmalı HT53CL1.X ışık tarayıcı, özellikle ürün ön kenarlarının algılanması için uzun bir lazer ışık spotu ile optimize edilmiştir. Çizgi ışık spotu sayesinde, dilimlenmiş ürünler konveyör bandı üzerinde yanal olarak kaydırılmış olsalar bile aynı anahtarlama noktasında güvenilir bir şekilde algılanır. Bu durum, dilimlenmiş ürünlerin tepsi ambalajına yüklenirken temiz bir şekilde konumlandırılmasını sağlarken tepsinin kenarına yiyeceklerin temas etmemesini ve yağ izlerinin tepsinin daha sonra hijyenik olarak mükemmel bir şekilde kapatılmasını engellememesini garanti eder. 53C serisinin gövde tasarımı, deliksiz Hygiene tasarımına sahiptir ve doğrudan gıda teması olan uygulama alanları için uygundur.

Sıvıların doldurulması sırasında dolum seviyesi tespiti

Gereksinim:
İçecek endüstrisinde su, bir doldurucuda 3 litrelik şişelere doldurulur. Dolum seviyesi tüm şişeler için tam olarak aynı yükseklikte olmalıdır ve şişelerin eksik doldurulması önlenmelidir. Herhangi bir kaptaki sulu sıvıların seviyesini güvenilir bir şekilde algılamak, sensör teknolojisi için en zorlu algılama görevlerinden biridir ve özellikle güçlü sensör çözümleri gerektirir.

Çözüm:
Tek yön çalışan fotoelektrik sensörler LS55C.H2O ve LE55C.H2O, sulu sıvıların algılanmasının yanı sıra dolum seviyesi kontrolü için tasarlanmıştır ve dolum işlemini güvenilir bir şekilde durdurur. Wash-Down tasarımlı paslanmaz çelik 55C serisinin verici ve alıcı sistemi yüksek ışın gücüne sahip olup renkli kaplar ve plastik etiketli kaplar için de kullanılabilir.
Bu çözüm, terazi ya da akış ölçer gibi pahalı bir dolum kontrol sisteminin yerini alabilir ve kurulumu kolaydır. Optik eksenin tam olarak hizalanması dışında, bir kontrol elemanı aracılığıyla başka bir ayarlama yapılması gerekmez.

Transfer yıldız çarkındaki şişe dolumunda var-yok kontrolü

Gereksinim:
Şişe dolumu, çok yüksek hızlarda çalışması ile öne çıkar. Sorunsuz bir işlem için, dolumdan önce transfer yıldız çarkının tüm pozisyonlarının şişelerle dolu olduğundan emin olunmalıdır.

Çözüm:
Arka plan bastırmalı HT55C ışık tarayıcı, şişeleme hattındaki kapları reflektör olmadan güvenilir bir şekilde algılar. Sensörler ıslak alanlar için tasarlanmıştır ve yoğun temizlik işlemlerine bile dayanır. ECOLAB sertifikası ve uzun süreli deterjan testimiz CleanProof+, sensörün zorlu koşullar altında bile güvenilir bir şekilde çalışmasını sağlar.

Taşıma sırasında şişe tespiti

Gereksinim:
Süt şişeleri için bir dolum tesisinde, şişelerin konveyör bandı üzerindeki konumu, tesisteki diğer paketleme adımları için güvenilir ve hassas bir şekilde algılanmalıdır.

Çözüm:
PRK55C.TT3 reflektörden yansımalı fotoelektrik sensör, şeffaf kapları da güvenilir bir şekilde algılar. Hassasiyet ayarı öğretme butonu üzerinden yapılabilir. Entegre izleme fonksiyonu, reflektör veya sensör üzerindeki kirlenmeyi otomatik olarak telafi eder. Bu, temizlik aralıklarını uzatır ve sistemdeki durma sürelerini azaltır. Wash-Down tasarıma sahip paslanmaz çelik gövde, en yüksek koruma sınıfı IP69K ile son derece sağlamdır. Piyasada yaygın olarak kullanılan temizlik maddelerine karşı dayanıklılığı ECOLAB sertifikası, Leuze CleanProof+ testi ve JohnsonDiversey uyarınca yapılan testlerle onaylanmıştır.

Tüpleri hassas konumlandırma

Gereksinim:
Şeffaf camdan yapılmış şişeler, aşıların ve diğer sıvıların doldurulması için hassas bir şekilde algılanmalı ve konumlandırılmalıdır.

Çözüm:
Küçük bir lazer ışık spotuna sahip PRK53CL1.T3 reflektörden yansımalı fotoelektrik sensör, küçük bir paslanmaz çelik reflektör ile birlikte şişelerin son derece hassas bir şekilde algılanmasını ve konumlandırılmasını sağlar. Sensör, dar alanlarda bile minyatür gövdelere kolayca entegre edilebilir. Hem sensör hem de reflektör hijyenik bir tasarıma sahiptir.

Şeffaf şişelerin algılanması ve konumlandırılması

Gereksinim:
Bir ilaç paketleme tesisinde, şişeler çok şeritli paketleme hatlarında doldurulur. Şeffaf şişelerin konumu dolumdan önce tam olarak tespit edilmelidir. Zorluklardan biri, şişelerin çok alçak olması ve fotoelektrik sensörün reflektörü tam olarak hedeflemesi gerekmesidir.

Çözüm:
53C serisi PRK53C.T3 reflektörden yansımalı fotoelektrik sensörlerimiz bu uygulamada ilaç endüstrisi için özel olarak geliştirilen MTKS 14x23.P farmasötik mikro üçlü reflektörlerle birlikte kullanılmaktadır. Hygiene tasarımlı paslanmaz çelik sensörler reflektörü tam olarak hedefler ve şişelerin güvenilir bir şekilde algılanmasını sağlar.

Paslanmaz çelik sensörlerimize genel bakış

Parametre

PRK53C / PRK55C

LS/LE53C / LS/LE55C

HT53C / HT55C

ODT53C /ODT55C

Çalışma prensibi

Reflektörden yansımalı fotoelektrik sensör

Tek yön çalışan fotoelektrik sensör

Arka plan bastırmalı ışık tarayıcı

Arka plan bastırmalı mesafe sensörü

Gövde tasarımı ve ölçüler (GxYxD)

53C serisi: Hygiene tasarımı (14,0 x 35,4 x 20,4 mm)

55C serisi: Wash-Down tasarımı (14,0 x 35,4 x 25,0 mm)

Malzeme gövde

Paslanmaz çelik V4A (AISI 316L)

Paslanmaz çelik V4A (AISI 316L)

Paslanmaz çelik V4A (AISI 316L)

Paslanmaz çelik V4A (AISI 316L)

Işık kaynakları

Kırmızı ışık (645 nm)

Kırmızı lazer

(650 nm; lazer sınıfı 1)

Kırmızı ışık (645 nm)

Kızılötesi (1450 nm)

Kırmızı ışık (645 nm)

Kızılötesi (860 nm)

Kırmızı lazer

(650 nm; lazer sınıfı 1)

Kırmızı ışık (645 nm)

Anahtarlama frekansı

1.500 Hz (kırmızı ışık)

3.000 Hz (kırmızı lazer)

1.000 Hz (kırmızı ışık)

350 Hz (kızılötesi)

1.000 Hz

(kırmızı ışık ve kızılötesi)

3.000 Hz (kırmızı lazer)

750 Hz (kırmızı ışık)

İşletme bölgesi

0,1 … 5 m (iki lensli)

0 … 4 m (otomatik kolimasyon)

0 … 3 m (şeffaf nesne algılama)

0 … 2 m (lazer: otomatik kolimasyon)

0 … 0,4 m (lazer: şeffaf nesnelerin algılanması)

0,05 … 8,5 m (kırmızı ışık)

0 … 64 m (kızılötesi)

5 ... 600 mm (kızılötesi)

5 ... 450 mm (kırmızı ışık)

5 … 200 mm (küçük ışık spotu)

5 … 100 mm (uzun ışık spotu)

15 ... 400 mm (lazer)

10 … 150 mm

10 … 80 mm

(küçük ışık spotu)

IO-Link

V1.1 (COM2)

V1.1 (COM2)

V1.1 (COM2)

V1.1 (COM3)

Kullanım

Tanıtma butonu

-

Çok geçişli mil

Tanıtma butonu

Sıcaklık aralığı

-40 … +70°C

-40 … +70°C

-40 … +70°C

-40 … +70°C

Koruma sınıfı

IP 67, IP 68, IP 69K

IP 67, IP 68, IP 69K

IP 67, IP 68, IP 69K

IP 67, IP 68, IP 69K

Sertifikalar

CE, UL, ECOLAB, CleanProof+,

JohnsonDiversey

CE, UL, ECOLAB, CleanProof+, JohnsonDiversey

CE, UL, ECOLAB, CleanProof+, JohnsonDiversey

CE, UL, ECOLAB, Clean-Proof+, JohnsonDiversey

Bağlantı

M8, kablo, M12 pigtail kablo

M8, kablo, M12 pigtail kablo

M8, kablo, M12 pigtail kablo

M8

Nesne algılaması için yeni sensör serisi

En uygun fiyata mükemmel performans. Yeni 36 serisi.

Nesnelerin güvenilir şekilde algılanması, yüksek otomasyon oranı ve sistem teknolojisinde kusursuz prosesler için hala kilit öneme sahiptir. Özellikle iç lojistik, ambalajlama teknolojisi ve otomotiv sektörü alanlarında algılanacak nesneler için yüksek sensör sistemi gereksinimlerine ihtiyaç duyulur. Yüksek algılama mesafeleri, titreşim, ortam ışığı ve kirlilik ile birlikte çeşitli optik özelliklere sahip nesneler için çok yüksek algılama performansına sahip sensörlerin kullanılması gerekmektedir.
Aynı zamanda ekonomik kriterler de çok önemlidir. Birçok uygulamada yüksek otomasyon oranı sensör adedinin artırılmasıyla sağlanmaktadır. Buna bağlı olarak, uygun maliyetli sensörler ön plana çıkmaktadır.
Yeni 36 serimizin sensörleri mükemmel performansı en uygun fiyatla sunmaktadır. Üstün sinyal işlemesi ile birlikte çok çeşitli çalışma prensipleri sayesinde zorlu uygulamalarda bile nesnelerin algılanmasında mükemmel güvenilirlik sağlanır. Ayrıca yüksek fonksiyon rezervi, nesnelerin uzun mesafelerden algılanmasını ve kısa mesafelerden gelen parazit kaynaklarının veya kirlenmelerin telafi edilmesini mümkün kılar.



Avantajları

  • Çok geniş çalışma mesafeleri sayesinde yüksek fonksiyon rezervi sağlanabilmekte ve bu şekilde kritik uygulamalarda bile güvenilir algılama oranları sağlanabilmektedir
  • Tercih ettiğiniz çalışma prensibi ile kullanılabilirlik:
    • Maksimum 2500 mm çalışma mesafesi ile arka plan bastırmalı sensör
    • Maksimum 17 m çalışma mesafesine sahip reflektörden yansımalı fotoelektrik sensörler (opsiyonel olarak depolarize özellikli nesnelerin algılanması da mümkündür)
    • Maksimum 80 m çalışma mesafesine sahip tek yön çalışan fotoelektrik sensörler
  • Mükemmel fiyat-performans oranı
  • Mevcut tüm anahtarlama lojikleri desteklenmektedir: NPN ve PNP anahtarlama, NO ve NC anahtarlama
  • Çeşitli bağlantı imkanları sayesinde kolay entegrasyon (kablo, M12 yuvarlak konnektör veya M12 konnektörlü kablo)
  • 46 serisi sensörler ile montaj uyumluluğu

Uygulama

Folyo ile sarılmış paletlerin algılanması.

Gereksinim:
Paletler, taşınırken emniyet için folyo ile sarılırlar. Geleneksel reflektörden yansımalı fotoelektrik sensörler, gerdirilmiş folyonun depolarize özelliklerinden dolayı, bu paletleri güvenilir şekilde algılayamazlar. Bu taşıma biçimi geniş ölçekte kullanıldığından, sensörün bu özel nesneleri mutlak güvenilirlikle algılaması gerekir. Aynı zamanda bu uygulamanın ölçeklendirilmesi mümkün olacak şekilde ekonomik sensör çözümü de bulunmalıdır.

Çözüm:
Yeni PRK36.D reflektörden yansımalı fotoelektrik sensör özel optiklere sahiptir. Bu şekilde depolarize nesneler mutlak güvenilirlikle tespit edilebilir. Daha iyi tasarım ile günümüzde pazarda bulunan sensörlere kıyasla fiyat avantajı sağlanabilmektedir.

Gıda sektöründeki ambalajların algılanması

Gereksinim:
Gıda sektöründe, yükleme-boşaltım ve lojistik proseslerin iyileştirilebilmesi ve otomatik hale getirilebilmesi için aynı ürünler genellikle daha büyük ambalajlarda bir araya getirilirler. Otomasyonun en iyi şekilde sağlanabilmesi için ambalajları güvenilir şekilde algılayıp ürünler veya paketler değiştiğinde ambalajları tespit edebilen yüksek performanslı sensörlerin kullanılması önemli bir koşuldur. Bu proseslerin yakından izlenebilmesi için ekonomik olan çok sayıda sensörün kullanılması gerekir.

Çözüm:
Yeni 36 serimiz ile çok yüksek fonksiyon rezervleri sayesinde çeşitli paketleme ambalajlarını güvenilir şekilde algılayan reflektörden yansımalı fotoelektrik sensörler sunuyoruz. Daha iyi tasarım ile günümüzde pazarda bulunan sensörlere kıyasla fiyat avantajı sağlanabilmektedir.

Üretim sistemlerindeki malzeme sürdürülebilirliğinin emniyet altına alınması

Gereksinim:
Yüksek otomasyonlu üretim sistemleri hem yüksek proses güvenilirliğine ihtiyaç duymaktadır hem de bu sistemlerde malzemelerin sürdürülebilirliğinin ve izlenmesinin emniyet altına alınması oldukça önemlidir. Çeşitli montaj malzemelerinin mevcudiyetinden emin olan ve bu sayede mevcut olmalarını sağlayan sensör sistemleri, buradaki kilit bileşenlerdir. Aynı zamanda sensörlerin farklı montaj durumlarına esnek şekilde entegre olmaları da gerekmektedir.

Çözüm:
Yeni ürün yelpazemiz içerisinde bulunan 36 serisi sensörlerimiz, üretim sistemlerindeki çok çeşitli nesneleri algılayabilmek ve bu şekilde montaj malzemelerinin var-yok kontrollerini yapabilmek açısından farklı çalışma prensipleri, ışık rengindeki çeşitlilik ve çok yüksek algılama oranı ile oldukça iyi sonuç vermektedir. Montaj teknolojisindeki geniş ürün yelpazesi ve çok yönlü bağlantı türleri sayesinde kolay entegrasyon sağlanabilmektedir. Mükemmel fiyat-performans oranı, büyük ve kompleks üretim sistemlerinde ölçeklendirme sağlar.

Teknik özellikler

Özellik HT36

PRK36

PRK36.D LS/LE36
Çalışma prensibi Arka plan bastırmalı ışık sensör Reflektörden yansımalı fotoelektrik sensör Polarize reflektörden yansımalı fotoelektrik sensör Tek yön çalışan fotoelektrik sensör
İşletme bölgesi 2500 mm 17 m 11 m 80 m
Işık kaynağı Kırmızı ışık, kızılötesi Kırmızı ışık Kırmızı ışık Kırmızı ışık
Anahtarlama frekansı 250 Hz 300 Hz 300 Hz 300 Hz
Anahtarlama çıkışı PNP, NPN
her biri NO ve NC anahtarlamalı
PNP, NPN
her biri NO ve NC anahtarlamalı
PNP, NPN
her biri NO ve NC anahtarlamalı
PNP, NPN
her biri NO ve NC anahtarlamalı
Kullanım Mil - - Potansiyometre
Koruma sınıfı IP 67 IP 67 IP 67 IP 67
Sertifikalar CE, UL, ECOLAB CE, UL, ECOLAB CE, UL, ECOLAB CE, UL, ECOLAB
Bağlantı M12 ve kablo varyantları M12 ve kablo varyantları M12 ve kablo varyantları M12 ve kablo varyantları
