CRT648-150/LT-M12
Sensore di colore
Codice prodotto:
50152608
Disponibile immediatamente
| Serie | 648 |
| Applicazione | Riconoscimento di un colore |
| Modello speciale | Ingresso apprendimento (sincronizzazione/blocco tasti configurabile) |
| Portata di esercizio | 20 ... 150 mm |
| Percorso del raggio | Divergente |
| Sorgente luminosa | LED, Bianco |
| Gruppo di rischio LED | Gruppo 2 (secondo EN62471) |
| Grandezza del punto luminoso [alla distanza dal sensore] | 8 mm x 8 mm [60 mm] |
| Tipo di geometria del punto luminoso | Rettangolare |
| Circuito di protezione | Protezione contro i cortocircuiti Protezione contro l'inversione di polarità |
| Corrente di uscita, max. | 100 mA |
| Tensione di alimentazione UB | 18 ... 30 V, CC |
| Corrente a vuoto | 60 mA, 24 V CC |
| Numero di ingressi di apprendimento | 1 pezzo(i) |
| Tipo | Ingresso di apprendimento |
| Funzione | Apprendimento |
| Numero uscite di commutazione digitali | 1 pezzo(i) |
| Tipo | Uscita di commutazione digitale |
| Elemento di commutazione | Transistor, Push-pull |
| Principio di commutazione | IO-Link / commutante con luce (PNP)/commutante senza luce (NPN) |
| Frequenza di commutazione | 3 ... 3.000 Hz |
| Tempo di risposta | ≤ 180 ms, ≥ 1500 Hz |
| Tempo di riscaldamento | 5 min |
| Tipo | IO-Link |
| COM-Mode | COM2 |
| Min. cycle time | COM2 = 4 ms |
| Specifica | V1.1 |
| Device ID | 5301 |
| SIO-Mode support | Sì |
| Dati di processo, lunghezza | 3 byte |
| Numero di collegamenti | 1 pezzo(i) |
| Funzione | Alimentazione di tensione Segnale IN Segnale OUT |
| Tipo di collegamento | Connettore rotondo, orientabile di 270° |
| Grandezza della filettatura | M12 |
| Tipo | male |
| Materiale | Metallo |
| Numero di poli | 4 poli |
| Codifica | Codifica A |
| Forma costruttiva | Cubica |

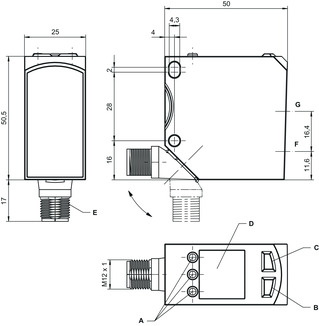

| Dimensioni (P x H x L) | 25 mm x 50 mm x 50,5 mm |
| Materiale dell'alloggiamento | Metallo |
| Alloggiamento in metallo | Zinco pressofuso |
| Materiale della copertura della lente | Plastica / PMMA |
| Peso netto | 150 g |
| Colore dell'alloggiamento | cromo opaco |
| Tipo di fissaggio | Fissaggio passante Mediante elemento di fissaggio opzionale |
| Compatibilità dei materiali | ECOLAB |
| Tipo di visualizzazione | Display LC LED |
| Elementi di controllo | Tasti di comando |
| Temperatura ambiente, funzionamento | -20 ... 55 °C |
| Temperatura ambiente, stoccaggio | -20 ... 80 °C |
| Grado di protezione | IP 67 IP 69 |
| Classe di protezione | II |
| Omologazioni | c UL US |
| Procedimento di controllo dell'oscillazione secondo la norma | EN 60947-5-2 |
| Procedimento di controllo degli urti secondo la norma | EN 60947-5-2 |
| Norme di riferimento | EN IEC 60947-5-2 |
| Voce tariffaria doganale | 85365019 |
| ECLASS 5.1.4 | 27270907 |
| ECLASS 8.0 | 27270907 |
| ECLASS 9.0 | 27270907 |
| ECLASS 10.0 | 27270907 |
| ECLASS 11.0 | 27270907 |
| ECLASS 12.0 | 27270907 |
| ECLASS 13.0 | 27270907 |
| ECLASS 14.0 | 27270907 |
| ECLASS 15.0 | 27270907 |
| ETIM 5.0 | EC001817 |
| ETIM 6.0 | EC001817 |
| ETIM 7.0 | EC001817 |
| ETIM 8.0 | EC001817 |
| ETIM 9.0 | EC001817 |
| ETIM 10.0 | EC001817 |
