ODT25B/L6.32-2500,200-S12

Arka plan bastırmalı mesafe sensörü

Ürün numarası: 50149096

Icon Icon Icon
Seri 25B
Çalışma prensibi Arka plan bastırmalı mesafe sensörü
Özel tasarım 2 bağımsız anahtarlama çıkışı
Ölçüm değerinin çıkışı
siyah - beyaz hatası ± 50 mm (%2 ... 90 hafifletme)
İşletme bölgesi 0,05 ... 2,5 m
Sınır mesafesi, beyaz %90 0,05 ... 3 m
Ayarlama aralığı 150 ... 3.000 mm, %90 hafifletmede
Işık kaynağı LED, kızılötesi
Ölçüm aralığı 50 ... 3.000 mm
Çözünürlük Orta değer filtresi aktifken 1,0 mm
Doğruluk -100 ... 100 mm
Üretilebilirlik (1 Sigma) -15 ... 15 mm, 50 … 2500 mm ölçüm aralığı için, parlaklık derecesine ve nesnenin mesafesine göre, 20 dak. ısıtma süresinin ardından 20°C'de, ölçüm nesnesi büyüktür-eşittir 50x50 mm², orta değer filtresi 10'da (fabrika ayarları)
Ölçüm değerinin çıkışı IO-Link üzerinden
Optik mesafe ölçme prensibi Time of flight
Koruma devresi Geçici koruması
Kısa devre koruması
Ters kutup koruması
Besleme gerilimi UB 18 ... 30 V, DC, artık dalgalanma dahil
Artık dalgalanma 0 ... 15 %, UB
Açık devre akımı 0 ... 32 mA
Anahtarlama histerezi 30 mm, ayarlanabilir
Anahtarlama histerezi (rezerv) 30 mm, ayarlanabilir
Dijital anahtarlama çıkışı sayısı 2 Adet
Anahtarlama elemanı Transistör, Puşpul
Anahtarlama prensibi IO-Link / açık şalterli (PNP)/koyu şalterli (NPN)
Anahtarlama elemanı Transistör, Puşpul
Anahtarlama prensibi açık şalterli (PNP)/koyu şalterli (NPN)
Anahtarlama frekansı 2 ... 30 Hz, Parlaklık derecesine bağlı olarak
Tepki verme süresi 70 ms, Parlaklık derecesine bağlı olarak
Tür IO-Link
Teknik özellik V1.1
Bağlantı türü Yuvarlak konnektörlü kablo
Kablo uzunluğu 200 mm
İletken sayısı 5 damarlı
Vida dişi büyüklüğü M12
Malzeme Plastik
Kutup sayısı 5 kutuplu
Ölçü (G x Y x U) 15 mm x 38,9 mm x 28,7 mm
Malzeme gövde Plastik
Plastik gövde PC-ABS
Malzeme lens kapağı Plastik / PMMA
Net ağırlık 30 g
Montaj braketi türü Geçiş montaj braketi
opsiyonel montaj braketi üzerinden
Kumanda elemanları Tanıtma düğmesi
Ortam sıcaklığı işletim -30 ... 50 °C
Koruma sınıfı IP66
IP 67
Güvenlik sınıfı III
Sertifikasyonlar c UL US
Geçerli norm IEC 60947-5-2
Gümrük taife numarası 85365019
ECLASS 5.1.4 27270904
ECLASS 8.0 27270904
ECLASS 9.0 27270904
ECLASS 10.0 27270904
ECLASS 11.0 27270904
ECLASS 12.0 27270903
ECLASS 13.0 27270903
ETIM 5.0 EC002719
ETIM 6.0 EC002719
ETIM 7.0 EC002719
ETIM 8.0 EC002719
Filtre
Sonuç listesi: 12 ürün bulundu
KD U-M12-4A-P1-020
Bağlantı kablosu
Ürün numarası: 50130654
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 2.000 mm
Ürün numarası: 50130654
KD U-M12-4A-P1-050
Bağlantı kablosu
Ürün numarası: 50130657
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 5.000 mm
Ürün numarası: 50130657
KD U-M12-4A-P1-100
Bağlantı kablosu
Ürün numarası: 50130658
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 10.000 mm
Ürün numarası: 50130658
KD U-M12-4A-V1-020
Bağlantı kablosu
Ürün numarası: 50130648
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 2.000 mm
Ürün numarası: 50130648
KD U-M12-4A-V1-050
Bağlantı kablosu
Ürün numarası: 50130652
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 5.000 mm
Ürün numarası: 50130652
KD U-M12-4A-V1-100
Bağlantı kablosu
Ürün numarası: 50130653
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: eksenel, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 10.000 mm
Ürün numarası: 50130653
KD U-M12-4W-P1-020
Bağlantı kablosu
Ürün numarası: 50130692
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: açılı, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 2.000 mm
Ürün numarası: 50130692
KD U-M12-4W-P1-050
Bağlantı kablosu
Ürün numarası: 50130694
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: açılı, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 5.000 mm
Ürün numarası: 50130694
KD U-M12-4W-P1-100
Bağlantı kablosu
Ürün numarası: 50130695
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: açılı, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 10.000 mm
Ürün numarası: 50130695
KD U-M12-4W-V1-020
Bağlantı kablosu
Ürün numarası: 50130688
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: açılı, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 2.000 mm
Ürün numarası: 50130688
KD U-M12-4W-V1-050
Bağlantı kablosu
Ürün numarası: 50130690
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: açılı, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 5.000 mm
Ürün numarası: 50130690
KD U-M12-4W-V1-100
Bağlantı kablosu
Ürün numarası: 50130691
  • Bağlantı: Yuvarlak konnektör, M12
  • Tasarım: açılı, dişi
  • Kutup sayısı: 4 Adet
  • Kablo uzunluğu: 10.000 mm
Ürün numarası: 50130691
Filtre
Sonuç listesi: 7 ürün bulundu
KDS U-M12-4A-M12-4A-P1-020
Bağlantı kablosu
Ürün numarası: 50130741
  • Bağlantı: Yuvarlak konnektör, M12  -  Yuvarlak konnektör, M1...
  • Bağlantı 01, tasarım: eksenel, dişi
  • Bağlantı 1, kutup sayısı: 4 Adet
  • Bağlantı 02, tasarım: eksenel, erkek
Ürün numarası: 50130741

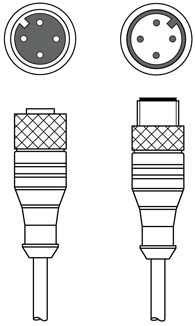

KDS U-M12-4A-M12-4A-P1-050
