Sabit kod okuyucu 1D / 2D
Sabit 1D-/2D-kod okuyucular
Sabit kullanım için kamera tabanlı kod okuyucular: Bu kod okuyucuları tipine göre baskılı veya doğrudan işaretlenmiş, tüm yönlü, sabit veya hızlı hareket halinde, ters veya yansıtılmış türlerindeki 1D ve 2D kodları güvenilir bir şekilde okur. Boyut, IP 67 veya 69K koruma sınıfları, hız veya arayüzler açısından çeşitli versiyonlar mevcuttur.
DCR 200i
Faydalarınız
- Kolay ve hızlı devreye alma: WebConfig ile entegre bir sihirbaz sayesinde kurulum hızlı ve güvenilir bir şekilde gerçekleştirilir ve devreye alma kolaylaşır. Basit uygulamalar için DCR 200i, cihaz üzerindeki sadece iki düğme kullanılarak PC olmadan da okuma görevi için ayarlanabilir
- Kodlar çeşitli malzemeler üzerinde okunabilir: Değiştirilebilir polarizasyon filtreleri ve difüzör folyolar sayesinde parazit yansımalar azaltılabilir
- Yüksek nesne hızlarında bile algılama: Yüksek okuma performansı ve güçlü LED aydınlatma, yüksek nesne hızlarında veya kısmen hasarlı kodlarda bile iyi bir okuma sonucu sağlar
- Modüler yapısı sayesinde uygun fiyatlıdır: Modüler yapısı sayesinde DCR 200i, işlevsel kapsam ve performans açısından tam olarak uygulamanızın gerekliliklerine göre özelleştirilebilir.
Öne Çıkanlar
Üretimden tüketiciye kadar ürünlerinizin kesintisiz olarak izlenebilir olması ve takip edilebilmesi her geçen gün daha da önem kazanmaktadır. Gıda ürünlerinde alerjen yönetimi, ilaç endüstrisinde yerleştirme denetimleri, ambalaj sektöründe nakliye etiketlerinin izlenmesi veya elektronik endüstrisinde ürün kalitesinin test edilmesi için 1 ve 2 boyutlu kodların hızlı ve güvenilir bir şekilde tanımlanması çok önemlidir.
DCR 200i çift kod okuyucu, zorlu okuma görevlerinde bile basit kullanımı yüksek okuma performansıyla birleştirir ve böylece aşağıdakilerle destek sağlar:
- Tanımlama - etiketin ürün, barkod ve/veya veri matrisi koduyla basıldığından emin olma
- Takip ve izleme - üretim sırasında bileşenlerin ve paketlenmiş ürünlerin izlenebilirliği.
Uygulamalar
Üretim alanında kod okuma
Gereklilik:
Son montajda, kodlar münferit bileşenlerin izlenebilirliği için kullanılır. Bunların bir konveyör hattında, bazen yüksek hızlarda okunması gerekir.
Çözüm:
Yüksek tarama hızları sayesinde DCR 200i 1D-/2D-kod okuyucular, hızla hareket eden nesneler üzerindeki kodların okunmasını sağlar. Buna ek olarak, farklı okuma mesafeleri için optik modeller mevcuttur.
Elektronik üretiminde kod kontrolü

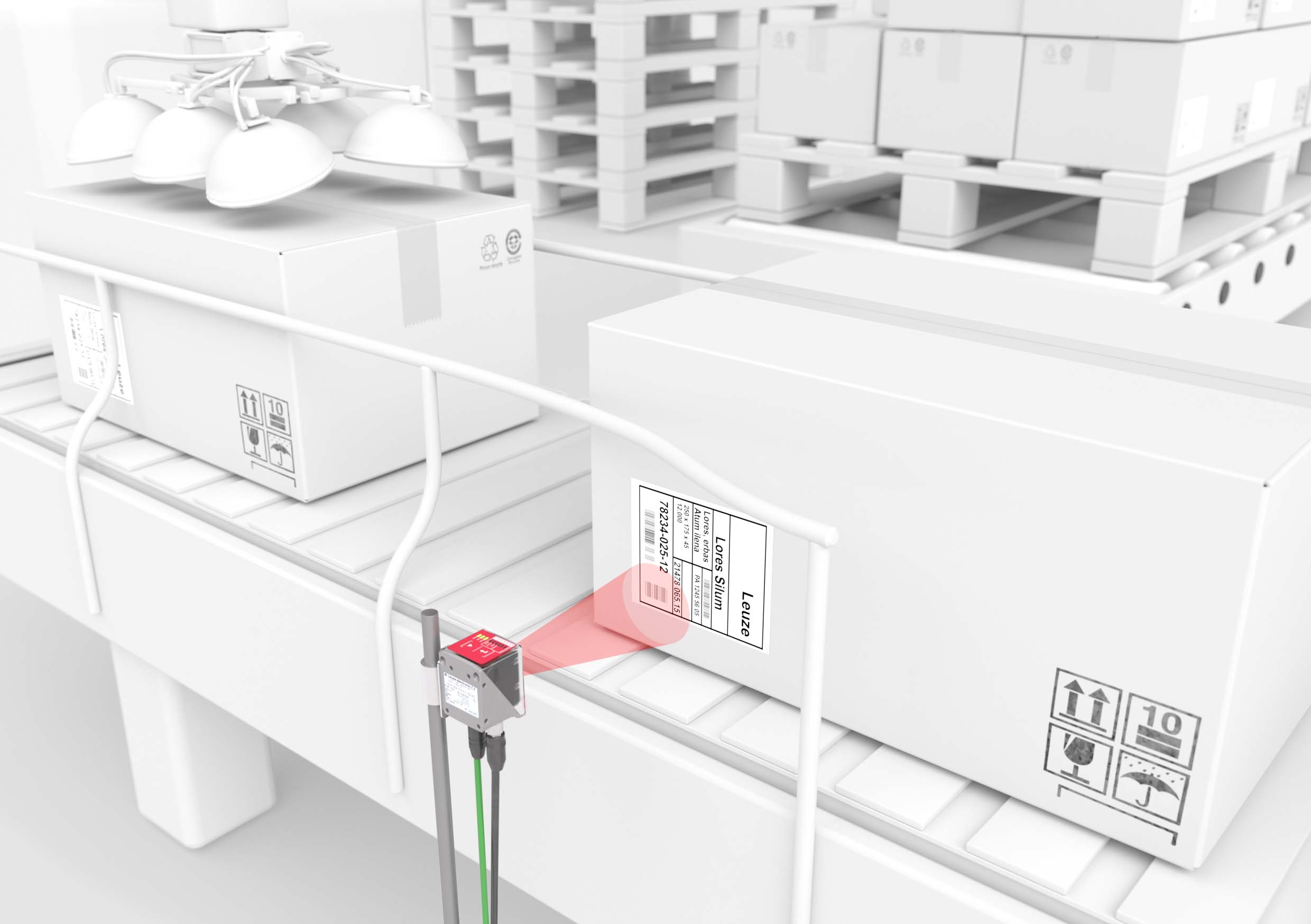

Konveyör ve depolama sistemlerinde sevkiyat etiketi kontrolü

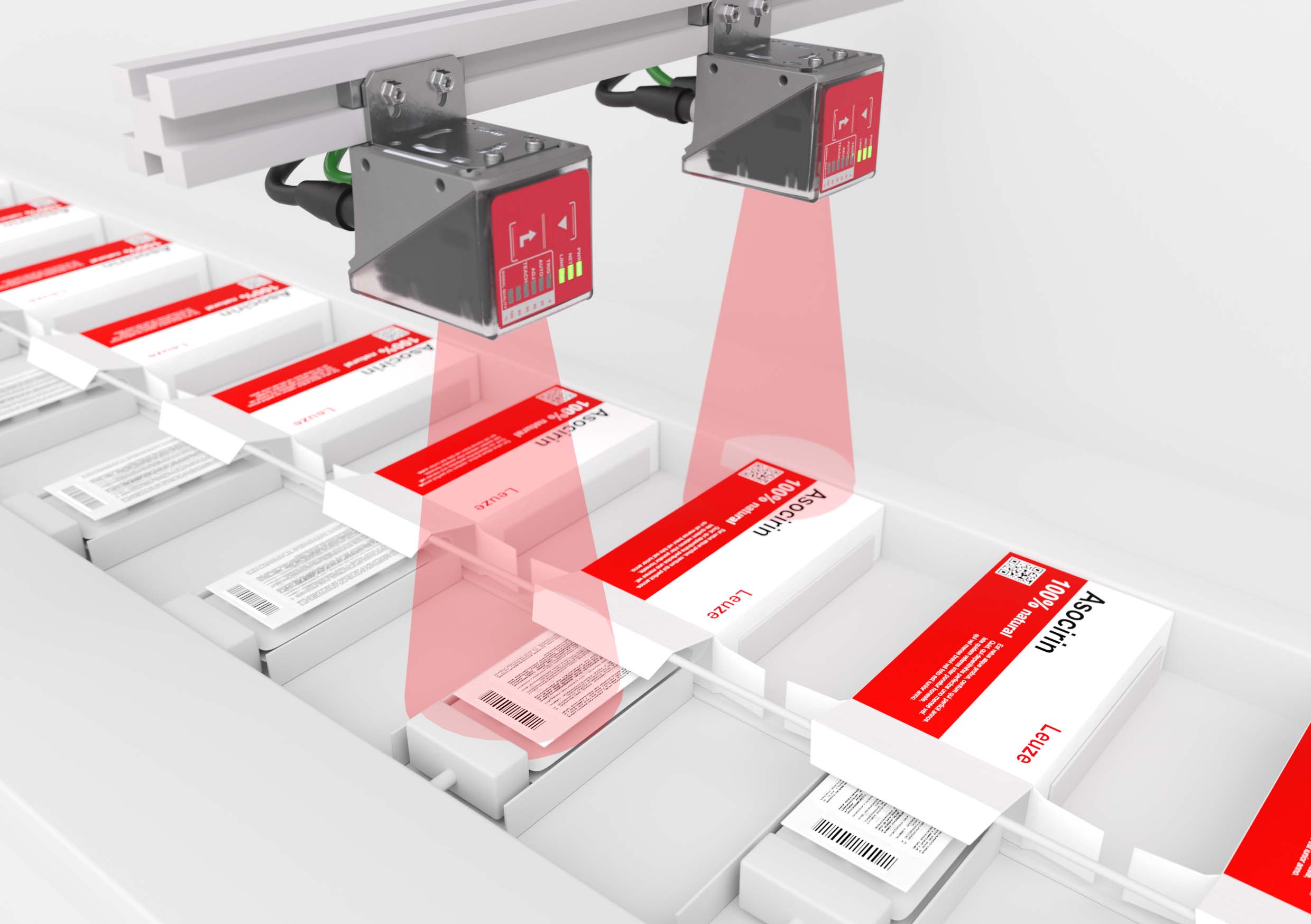

İlaç ambalajlarında kod kontrolü

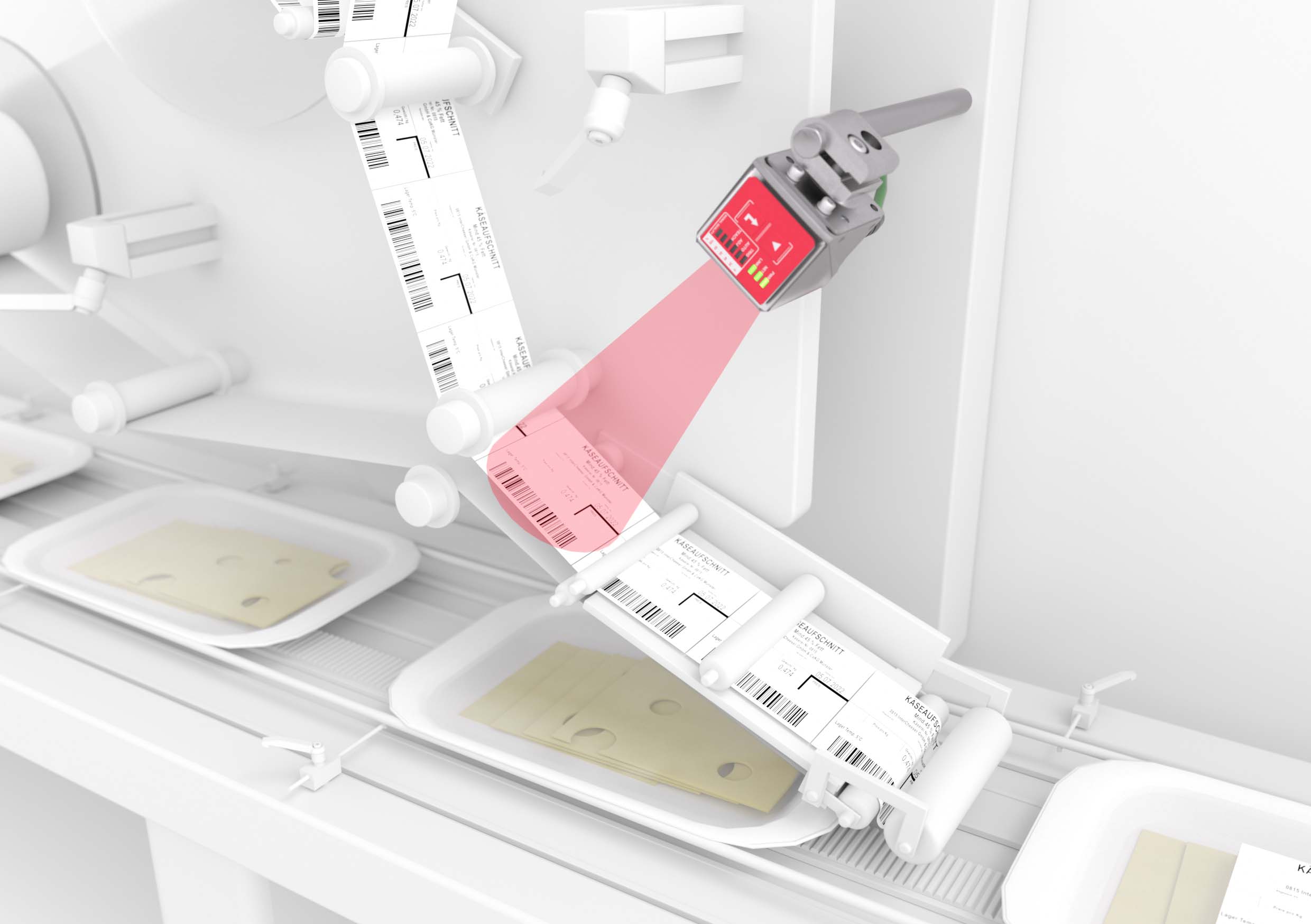

Gıda sektöründe etiket kontrolü
DCR 1000i
DCR 1000i'nin yüksek performanslı kod okuma algoritması son derece yüksek okuma hızları sağlar. Bu modelde, özellikle DPM kodları için iyileştirilmiş, isteğe bağlı bir algoritma vardır:
Faydalarınız
- Tek görüntü işleme sensörü ile 1/2 boyutlu kod okuma
- DPM kodları için özel olarak geliştirilmiş okuma algoritması
- Hızlı devreye alma
- Yaygın endüstriyel protokollerin desteklenmesi
- Mesafe, görüş alanı ve çözünürlük açısından esneklik için değiştirilebilir lensler
- Multicode kod çözme de mümkündür
Uygulamalar
Birden fazla 1D ve 2D kodun aynı anda okunması
Gereklilik:
İkincil ambalaja hem 1D hem de 2D kod uygulanır. Beşli bir paket kaplama kutusuna yerleştirilmeden önce kalite güvencesi açısından taranacaktır. İşlem sırasında kodlar, kod türüne bakılmaksızın tek bir tarama ile aynı anda tanımlanmalıdır.
Çözüm:
Yeni DCR 1000i, çoklu kod çözme özelliğini kullanarak tek tek 1D ve 2D kodları veya herhangi bir sayıda 1D ve 2D kodu aynı anda kolayca okuyabilir.
Doğrudan ambalaj malzemesi üzerine basılan kodların okunması
Gereklilik:
Doğrudan ikincil ambalaj üzerine 2D kod basılır. DPM kodları olarak adlandırılan bu kodların çözülmesi, ürünlerin izlenebilirliği için çok önemlidir.
Çözüm:
DCR 1000i DPM Simple Vision sensörü, doğrudan ambalaj üzerine basılan kodların çözülmesi için özel olarak tasarlanmış optimize edilmiş bir okuma algoritmasına sahiptir.
Konveyör hatlarında torbaların hizalanmasını tespit etmek için kod okuma
Gereklilik:
Poşetli ürünlerde, ambalajın arka tarafına bir kod basılır. Bu kod, tüm torbalanmış ürünlerin otomatik olarak bir kaplama kutusuna paketlenmeden önce doğru hizalanıp hizalanmadığını kontrol etmek için kullanılmalıdır.
Çözüm:
DCR 1000i, torbalanmış ürünün doğru hizalanıp hizalanmadığını kontrol etmek için kodları tanımlayabilir. Alternatif olarak, torbalı ürünlerin doğru hizalamasını tespit etmek için numune tespiti kullanılabilir.
DCR 50/55
Modül olarak veya alüminyum gövde içerisinde kompakt 1D ve 2D kod okuyucu. CMOS-Imager ve mevcut tüm 1D ve 2D kodlar için entegre entegre şifre çözücü. RS 232 veya USB arayüzü, tetikleyici girişi, anahtarlama çıkışı, IP 54 koruma sınıfı.
Faydalarınız
- Çok küçük tasarım
- Tüm yaygın kodları okumaya hazır
- RS 232 veya USB arayüzleri
- Sensor Studio PC yazılımı ile basit yapılandırma
Uygulamalar
Manuel kod okuma ve sunum modunda kod okuma
Gereklilik:
1D-/2D kodları numuneler üzerinde otomatik bir analizör tarafından okunmalıdır. Modüler yapıya sahip cihazlar, küçük otomatik analizörlerde kullanım için gereklidir.
Çözüm:
Çok küçük boyutları ve açık tasarımları ile DCR 50 1D-/2D kod okuyucular, kısıtlı alanlara en iyi şekilde entegre edilebilir.
Reaktifler üzerinde kod okuma
Gereklilik:
1D-/2D kodları numuneler veya reaktifler üzerinde otomatik bir analizör tarafından okunmalıdır. Modüler yapıya sahip cihazlar, küçük otomatik analizörlerde kullanım için gereklidir.
Çözüm:
DCR 55 1D-/2D-kod okuyucular, yavaş hareket eden nesneler üzerinde geniş bir okuma alanındaki kodları okuyabilir. Özellikle dar montaj alanları için DCR 50, gövdesiz bir model olarak mevcuttur.
Tüp ayırıcılarda kod okuma
Gereklilik:
1D-/2D kodlar, ileri işlemlerden önce sıralama için okunmalıdır.
Çözüm:
DCR 55 1D-/2D kod okuyucular, kodları geniş bir okuma alanında okuyabilir. Son derece dar alanlarda DCR 50 gövdesiz olarak da kullanılabilir.
LSIS 220
LSIS 220, iyileştirmiş optikler ve çözünürlüğü ile hareket halinde bile güvenilir bir kod okuması için yüksek fonksiyon rezervleri sunmaktadır. Güvenilir ve hızlı bir şekilde barkodları, istiflenmiş kodları ve 2D kodları tespit eder.
Faydalarınız
- Daha geniş okuma alanı ve kenar alanlara kadar odak içi algılama için geliştirilmiş optikler, hızlı kod okuma için 844x640 piksel optimize edilmiş çözünürlük
- 2 boyutlu kodların, istiflenmiş kodların ve barkodların algılanması
- RS 232 veya USB arayüzü
- Anahtarlama girişi (tetikleyici)
- Manuel aktivasyon ve parametrelendirme için tetik düğmesi
- Mekanik olarak hareketli parçalar içermeyen konstrüksiyon, cam bölmeli sağlam metal gövde ve IP 65 koruma sınıfı, cihazları endüstriyel kullanım için çok uygun hale getirir
- Zor koşullarda bile kurulum için son derece küçük tasarım boyutu
Uygulamalar
Manuel kod okuma ve sunum modunda kod okuma
Gereklilik:
Büyük, farklı bileşenlerin manuel olarak hareket ettirildiği montaj işlemlerinde, kod okuma hem otomatik hem de manuel olarak mümkün olmalıdır.
Çözüm:
LSIS 220 1D-/2D kod okuyucular, otomatik ve manuel çalışma için çeşitli tetikleme seçenekleriyle donatılmıştır.
Teknik özellikler
| DCR 50/55 minyatür tarayıcı | Simple Vision Sensor DCR 1000i | DCR 200i kompakt tarayıcı | LSIS 220 kompakt tarayıcı | |
| Tanım | Kompakt 1D ve 2D kod okuyucular | Görüntü işleyen bir sensör ile 1D / 2D kod okuma. DPM kodları için özel olarak geliştirilmiş okuma algoritması | Modüler yapı ile hızlı 1D ve 2D kod okuma | Kompakt 1D ve 2D kod okuma |
| Uygulama alanları | Dururken veya düşük hareket hızında nesnelerin üzerindeki kodların dar alanlarda okunması | Kalite güvencesi veya konveyör hatlarındaki yönün algılanması için ambalajların üzerindeki kodların okunması, çoklu kod çözme, DPM kod okuma | Yüksek hareket hızına sahip nesneler üzerinde kod okuma | Manuel kod okuma ve sunum modunda kod okuma |
| Entegre arayüzler | RS232; USB | I/O, TCP/IP, PROFINET, EtherNet/IP, FTP veya SFTP | RS232/422; TCP/IP; PROFINET; EtherNet/IP | RS232; USB |
| Okuma aralığı | 30-425 mm | 50-2.000 mm, optiğe bağlı olarak | 40-800 mm | 50-330 mm |
| Görüntü çözünürlüğü | 1,280 x 960 piksel | 1,440 x 1,080 piksel; 736 x 480 piksel | 1,280 x 960 piksel | 844 x 640 piksel |
| Modül boyutu | 0.127 - 0.528 mm | 0.1 - 1 mm | 0.1 - 1 mm | 0.127 - 1 mm |
| Ortam sıcaklığı (çalışma) | 0 - 50°C | 0... 50°C | 0-50°C (ısıtmasız), -30-50°C (ısıtmalı) | 0-40°C |
| Boyut (G x Y x L) | DCR 50: 31,6 × 12,7 × 27,5 mm DCR 55: 31,5 × 20 × 40,3 mm | 45 x 85 x 35 mm | 43×61×44 mm | 40×32×47 mm |
