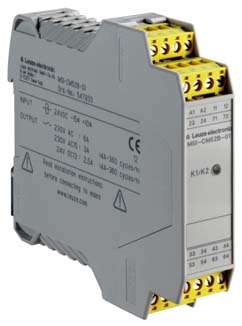

MSI-CM52B-01
Zabezpieczające urządzenie sterownicze
Numer produktu:
547933
Lista wyników: znaleziono 1 produktów
MSI-SR-CM43-01
Przekaźniki bezpieczeństwa
Numer artykułu:
50133026
- Aplikacja: Urządzenie rozszerzające dla zabezpieczających urz...
- Ponowne uruchomienie: automatic
- Rodzaj zacisku: Zaciskśrubowy
- Funkcje: Monitorowanie przełączników zbliżeniowych
| Seria | MSI-CM |
| Aplikacja | Rozszerzenie styków dla przekaźników bezpieczeństwa i sterowników bezpieczeństwa |
| Funkcje | Tryb jedno- lub dwukanałowy Ścieżka komunikatu zwrotnego do integracji EDM |
| Ponowne uruchomienie | automatic |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| Poziom wydajności (PL) | e, EN ISO 13849-1 |
| MTTFd | 262 years, EN ISO 13849-1 |
| PFHD | 1E-10 per hour |
| PFHD, nop = 8766 | 0,000000000102 per hour |
| Okres użytkowania | 20 years, EN ISO 13849-1 |
| Kategoria | 4, EN ISO 13849-1 |
| Kategoria STOP | 0, IEC/EN 60204-1 |
| B10d dla AC15 (obciążenie indukcyjne) | 230.000 number of cycles |
| Okablowanie ochronne | Ochrona przeciwprzepięciowa |
| Prąd ciągły na ścieżkę, maks. | 6 A |
| Napięcie zasilania UB | 24 V, AC/DC, -15 ... 10 % |
| Pobór mocy, maks. | 1,7 W, dla 24 V plus obciążenie wyjściowe |
| Liczba wyjść, związane z bezpieczeństwem, bezzwłoczne, stykowe | 5 Piece(s) |
| Liczba wyjść, związane z bezpieczeństwem, zwłoczne, stykowe | 0 Piece(s) |
| Liczba wyjść, funkcja sygnalizacyjna, bezzwłoczne, stykowe | 1 Piece(s) |
| Opóźnienie uruchomienia | 20 ms |
| Liczba przyłączy | 1 Piece(s) |
| Funkcja | Połączenie zurządzeniem Zasilanie napięciem |
| Rodzaj przyłącza | Zaciski |
| Rodzaj zacisku | Zacisk śrubowy |
| Liczba pinów | 16 -pin |
| Przekroje przyłączy | 1 x 0,2 do 2,5 mm², drut 1 x 0,2 do 2,5 mm², skrętka |
| Wymiar (szer. x wys. x dł.) | 22,5 mm x 99 mm x 114,5 mm |
| Materiał obudowy | Tworzywo sztuczne |
| Obudowa z tworzywa sztucznego | Poliamid PA bez wzmocnienia |
| Materiał styku elektrycznego | AgSnO2, pozłacany |
| Masa netto | 231 g |
| Kolor obudowy | szary |
| Rodzaj mocowania | Mocowanie zatrzaskowe |
| Żywotność mechaniczna | 100.000.000 actuation cycles |
| Rodzaj wskazania | LED |
| Liczba LED | 1 Piece(s) |
| Temperatura otoczenia podczas pracy | -20 ... 55 °C |
| Temperatura otoczenia w miejscu przechowywania | -40 ... 70 °C |
| Stopień ochrony | IP 20 (zaciski) IP 40 (obudowa) |
| Dopuszczenia | TÜV Rheinland UL c UL |
| Numer taryfy celnej | 85371098 |
| ECLASS 5.1.4 | 27371800 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ECLASS 13.0 | 27371819 |
| ECLASS 14.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
